(55.404.01) - LIGHTING SYSTEM

Запчасти Case IH 3850 (55.404.01) - LIGHTING SYSTEM (04) - ELECTRICAL SYSTEMS

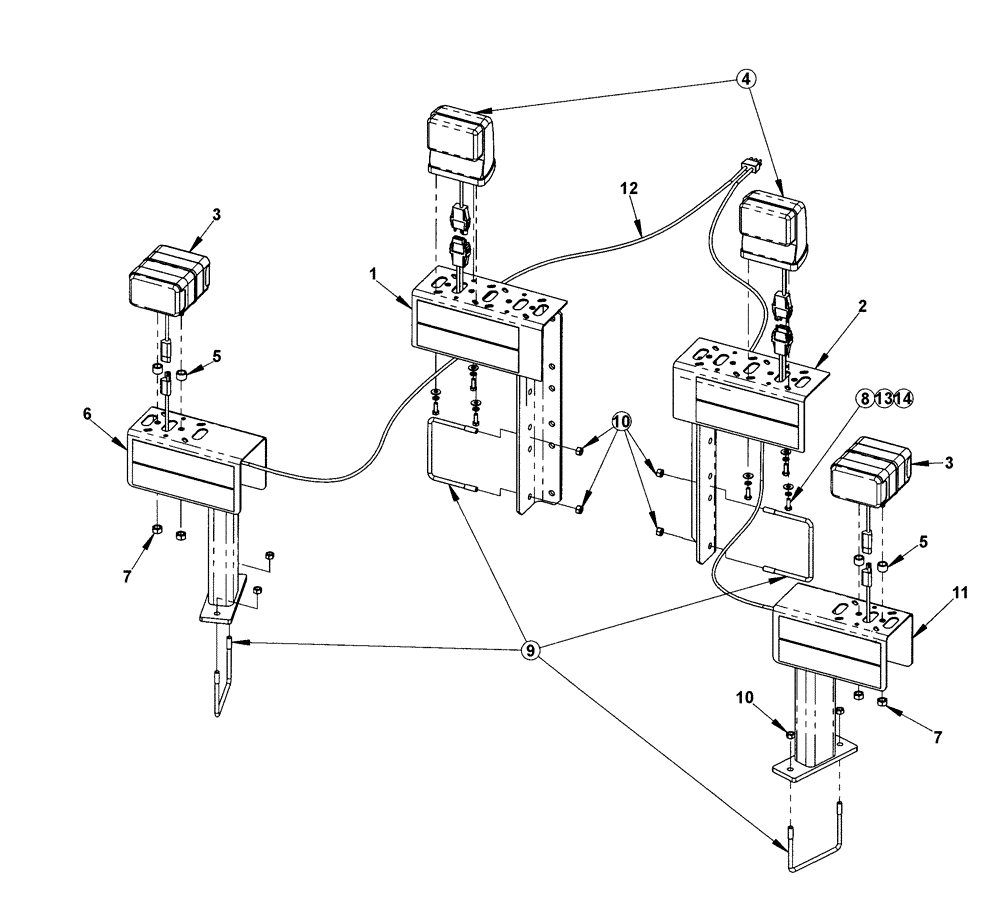

Схема запчастей Case IH 3850 - (55.404.01) - LIGHTING SYSTEM (04) - ELECTRICAL SYSTEMS
7
11
14
3
12
10
6
7
8
5
13
5
1
4
9
3
10
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87328901

BRACKET

Short, Lh

1шт.

2

87328899

BRACKET

Short, Rh

1шт.

3

87446792

LAMP,12V, 21W, Amber

Amber, Dual

2шт.

4

87446791

LAMP

Red, Single

2шт.

5

87449661

SPACER

Bushing, Amber Light

4шт.

6

87455788

BRACKET

Lh

1шт.

7

231-4247

LOCK NUT,7/16"-14, GB

Hex

4шт.

8

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

6шт.

9

87405402

U-BOLT

BOLT "U" 3/8 x 3 x 5

4шт.

10

86992213

NUT

Stover, 3/8, ZP

8шт.

11

87455787

BRACKET

Lh

1шт.

12

87446684

WIRE HARNESS

Rear

1шт.

13

495-11034

WASHER,5/16", SAE

Flat

6шт.

14

492-11025

LOCK WASHER,1/4"

6шт.

15

87459024

LENS

Red, Not Shown

1шт.

Used On 87446791 Lamp

1шт.

15

87459023

LENS

Amber, Not Shown

1шт.

Used On 8746792 Lamp

1шт.
