Запчасти Case IH TM255 (75.908.011) - 4 BAR COIL TINE 28-37 (75) - SOIL PREPARATION

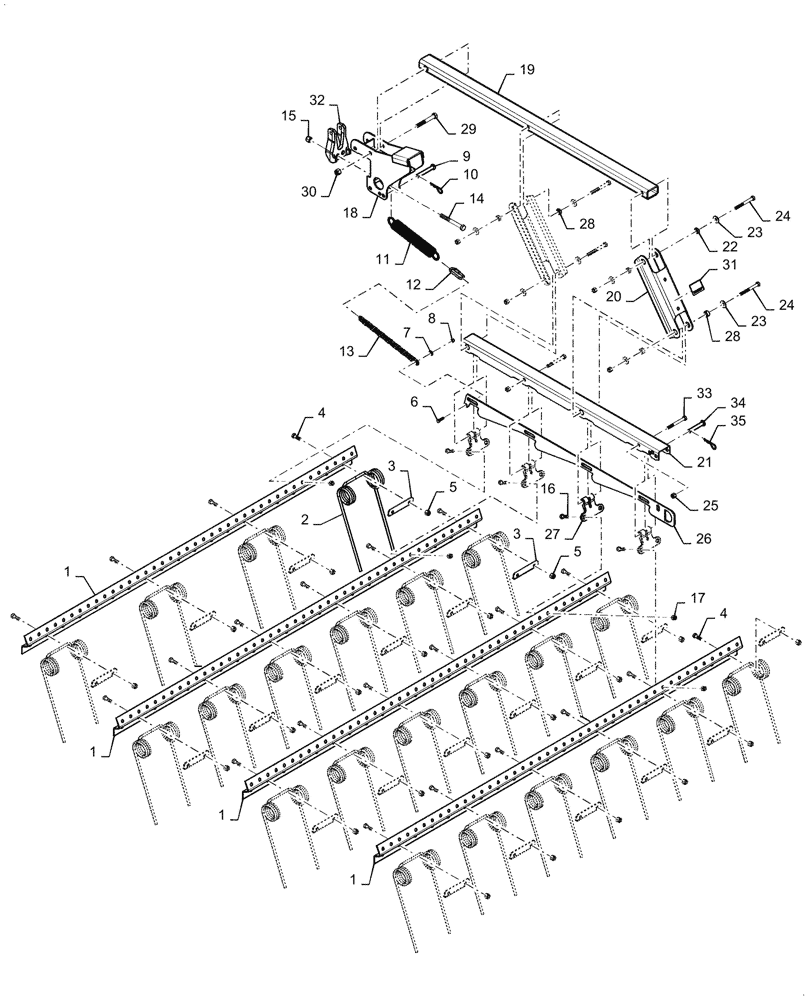

Схема запчастей Case IH TM255 - (75.908.011) - 4 BAR COIL TINE 28-37 (75) - SOIL PREPARATION
27
17
31
1
3
11
4
12
21
1
9
13
14
18
1
23
28
7
34
5
6
29
35
20
32
24
8
33
1
26
30
5
25
10
15
16
24
2
28
23
22
19
3
4

Артикул

Название

Примечание

Количество

1

47746953

CHANNEL,CHANNEL, TINE, 60.68 IN

Tine 60.68"

1шт.

1

47746955

CHANNEL,CHANNEL, TINE, 86.69 IN

Tine 86.69"

1шт.

1

47746951

CHANNEL,CHANNEL, TINE, 78.02 IN

Tine 78.02"

1шт.

1

47746942

CHANNEL,CHANNEL, TINE, 95.35 IN

Tine 95.35"

1шт.

2

47559052

TINE

Spring

3шт.

3

47957741

CLAMP

Tine

3шт.

4

87689

BOLT,1/2"-13 x 1.813" OAL, Gr 5

6шт.

5

88871

NUT,1/2"-13, GC

6шт.

6

88011

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

1шт.

7

17407015

WASHER

7/16" x 1/8"

1шт.

8

88902

NUT,3/8"-16

1шт.

9

14810275

CLEVIS

Pin

1шт.

10

14720411

COTTER PIN

1/8" x 2"

1шт.

11

87453100

COIL SPRING

Extentional

1шт.

12

22105011

LINK ASSY.

5/16"

1шт.

13

22004161

CHAIN,528.57mm L

1шт.

14

86542820

BOLT,Hex, 5/8"-11 x 5 1/2", G8

2шт.

15

85700693

NUT,5/8" - 11, Gr C

2шт.

16

87689

BOLT,1/2"-13 x 1.813" OAL, Gr 5

8шт.

17

88871

NUT,1/2"-13, GC

8шт.

18

47746957

BRACKET

Arm

1шт.

19

06404160

TUBE,58.13" Length

1шт.

20

87457435

ARM

Parallel 14.5"

2шт.

21

84471485

CHANNEL

51.5"

1шт.

22

87457432

BUSHING,12.95mm ID x 25.4mm OD x 7.37mm L

4шт.

23

80700

WASHER,0.56" ID x 1.38" OD x 0.11" Thk

8шт.

24

87996

BOLT,Hex, 1/2" - 13 x 4 1/2", Gr 5

4шт.

25

88871

NUT,1/2"-13, GC

6шт.

26

06404120

ADJUSTER

Slide Tine

1шт.

27

47557046

HINGE

Tine Casting

4шт.

28

87457434

BUSHING,12.95mm ID x 25.4mm OD x 13.46mm L

4шт.

29

280183

BOLT,Hex, 5/8" - 11 x 4 1/2", Gr 5

2шт.

30

85700693

NUT,5/8" - 11, Gr C

2шт.

31

18534380

DECAL

Amber

1шт.

32

47746969

CLAMP

Mount

1шт.

33

189316

BOLT,Hex, 1/2" - 13 x 4 1/4", Gr 5

2шт.

34

14810251

HEADED PIN,15.88mm OD x 96.77mm L

1шт.

35

14720411

COTTER PIN

1шт.

Выбрано товаров: 38
