(75.200.013) - SHANKS ASSY

Запчасти Case IH TM255 (75.200.013) - SHANKS ASSY (75) - SOIL PREPARATION

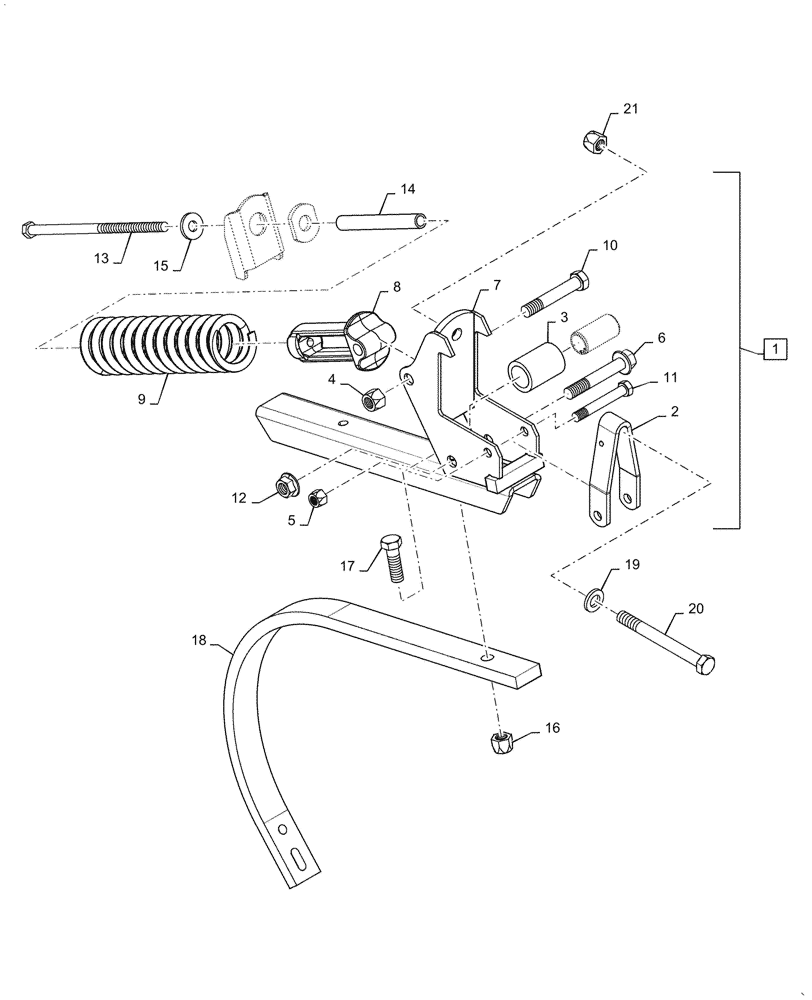

Схема запчастей Case IH TM255 - (75.200.013) - SHANKS ASSY (75) - SOIL PREPARATION
19
14
5
9
10
21
18
4
2
17
7
16
13
12
3
20
11
15
6
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47841858

MOUNT

Assy, Incl 2 - 15

1шт.

2

06210150

BRACKET

1шт.

3

47841905

TUBE

1шт.

4

85700693

NUT,5/8" - 11, Gr C

2шт.

5

88871

NUT,1/2"-13, GC

1шт.

6

47810523

BOLT

1шт.

7

47841858

MOUNT

Spring

1шт.

8

47811071

PIVOT

Casting

1шт.

9

47823295

SPRING

Compression

1шт.

10

47458661

BOLT

1шт.

11

16908145

BOLT

1шт.

12

47821548

NUT

5/8-"11

1шт.

13

16908445

BOLT

1шт.

14

06403415

BUSHING

1шт.

15

17409010

WASHER,14.22mm ID x 35.05mm OD x 4.75mm Thk

1шт.

16

85700693

NUT,5/8" - 11, Gr C

2шт.

17

87493275

BOLT

1шт.

18

47839929

SHANK

1шт.

19

17411011

WASHER,17.2mm ID x 32mm OD x 4.37mm Thk

1шт.

20

84009

BOLT

1шт.

21

85700693

NUT,5/8" - 11, Gr C

1шт.
