(39.100.01) - FRAME ASSEMBLY

Запчасти Case IH TIGER (39.100.01) - FRAME ASSEMBLY (39) - FRAMES AND BALLASTING

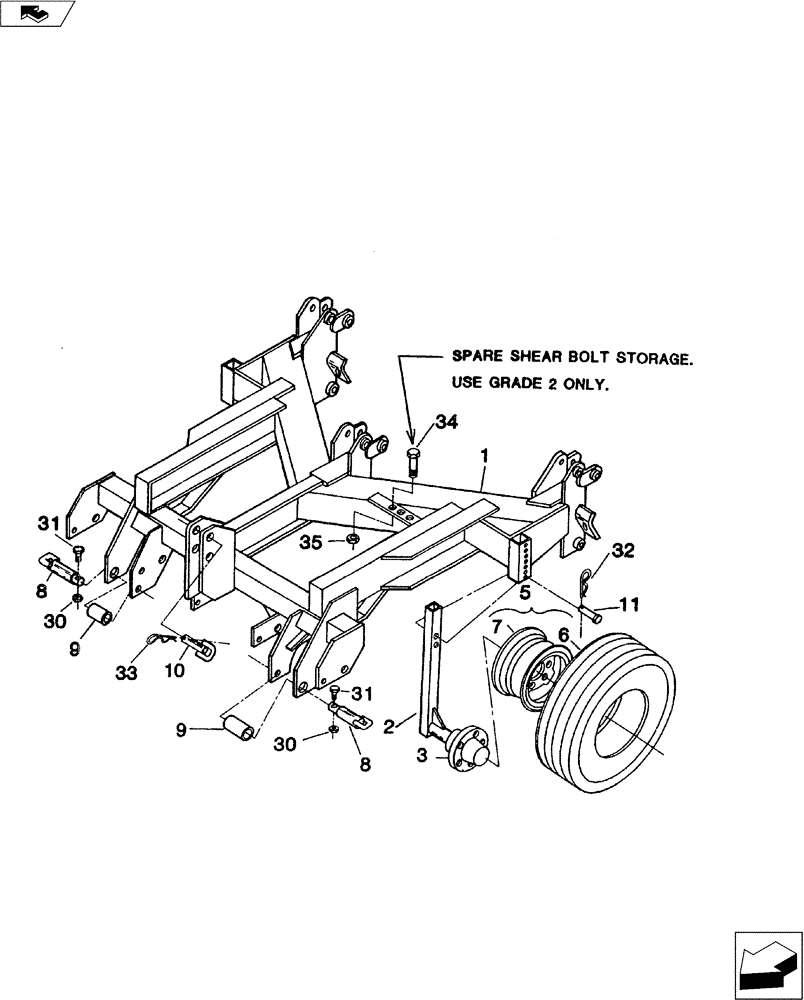

Схема запчастей Case IH TIGER - (39.100.01) - FRAME ASSEMBLY (39) - FRAMES AND BALLASTING
8
31
30
32
7
33
30
11
6
31
9
2
8
3
5
9
10
34
35
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

09981000

FRAMEWORK

Main

1шт.

2

09982000

BRACKET

Spindle Weldment W/Hub

2шт.

3

28170900

HUB ASSY.

Q709 6-Bolt

2шт.

5

10008156

WHEEL ASSY.

9.5L x 15 Tire

2шт.

6

11009156

TYRE/TIRE

9.5 x 15 - 6 Ply

2шт.

7

10110174

WHEEL

8 x 15 6-Hole

2шт.

8

14823696

HITCH PIN

Cat., 3

2шт.

9

02305000

SPACER

Cat., 3 Hitch Pin

2шт.

10

14816395

CLEVIS

1" x 4-7/8" El Pin

1шт.

11

14810251

HEADED PIN,15.88mm OD x 96.77mm L

5/8" x 3-1/2" Clevis

2шт.

30

NSS

NOT SOLD SEPARAT

7/16" Hex., Nut

2шт.

31

NSS

NOT SOLD SEPARAT

7/16" x 1-1/2" NC Cap Screw

2шт.

32

NSS

NOT SOLD SEPARAT

1/8" x 2" Hair Pin

2шт.

33

NSS

NOT SOLD SEPARAT

3/16" x 3" Hair Pin

1шт.

34

16012241

CAPSCREW

3/4" x 6 NC Gd., 2 Cold Head

3шт.

34

NSS

NOT SOLD SEPARAT

3/4" NC Hex., Nut Gd. 2

3шт.
