(35.100.01) - HYDRAULIC CYLINDER - 4" X 16"

Запчасти Case IH H-SERIES (35.100.01) - HYDRAULIC CYLINDER - 4" X 16" (35) - HYDRAULIC SYSTEMS

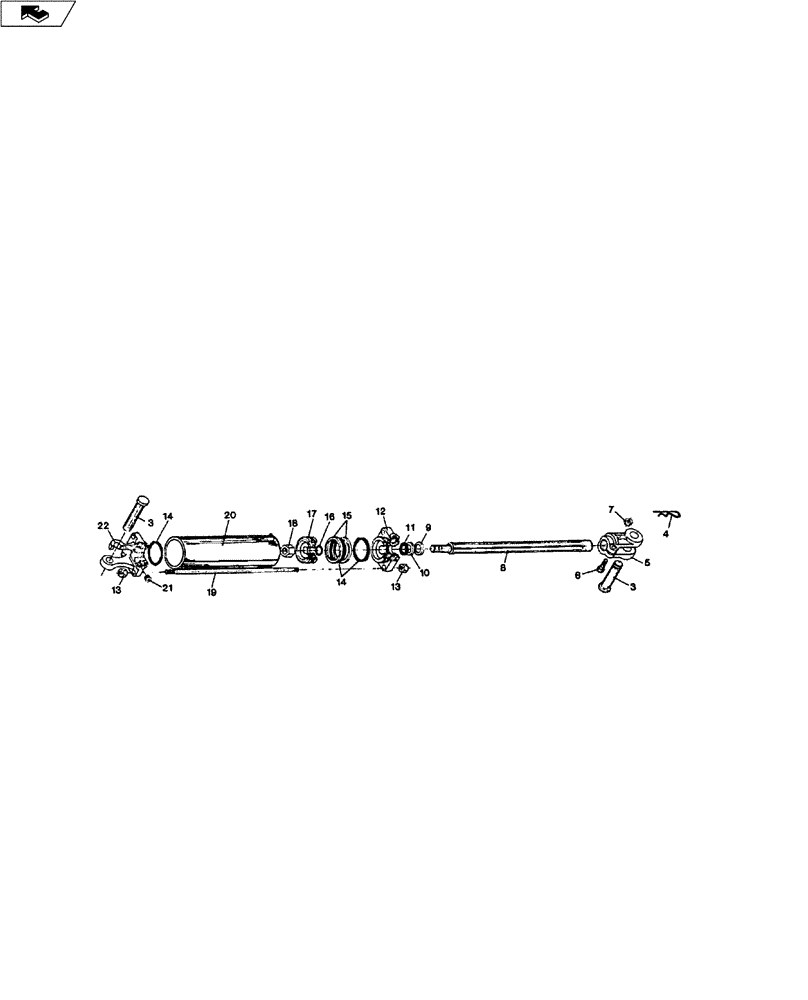

Схема запчастей Case IH H-SERIES - (35.100.01) - HYDRAULIC CYLINDER - 4" X 16" (35) - HYDRAULIC SYSTEMS
14
14
16
9
12
8
3
15
3
21
13
20
4
5
6
13
19
22
11
17
10
16
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

25040160

4" x16" (Not Shown)

1шт.

2

25804001

KIT

Seal for 4" Bore W/2 Rod (Not Shown)

1шт.

3

14820351

CLEVIS PIN

1-1/4" Dia x 3-1/4" EL

2шт.

4

NSS

NOT SOLD SEPARAT

1/8" #11 Hair Pin

2шт.

5

25804002

SHAFT

Clevis Casting End

1шт.

6

NSS

NOT SOLD SEPARAT

3/8" x 1-3/4" NC Hex Bolt

1шт.

7

NSS

NOT SOLD SEPARAT

3/8" NC Hex Lock Bolt

1шт.

8

25804003

2" Rod for 16" Stroke

1шт.

9

NSS

NOT SOLD SEPARAT

Wiper Seal

1шт.

10

NSS

NOT SOLD SEPARAT

Back-up Washer

1шт.

11

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

12

25804004

1шт.

13

NSS

NOT SOLD SEPARAT

5/8" NF Hex Nut

8шт.

14

NSS

NOT SOLD SEPARAT

O-Ring

3шт.

15

NSS

NOT SOLD SEPARAT

Back up Seal

2шт.

16

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

17

25804005

SHAFT

Piston

1шт.

18

14001602

NUT

1" NF Hex.

1шт.

19

25804006

THREADED TIE-ROD

4шт.

20

25804007

For 4" x 16" Stroke Cylinder

1шт.

21

NSS

NOT SOLD SEPARAT

3/8" NPT Pipe Plug

1шт.

22

25804008

1шт.
