(39.100.06) - MB-29 CHIZL CHAMP ASSEMBLY

Запчасти Case IH CHIZZL CHAMP (39.100.06) - MB-29 CHIZL CHAMP ASSEMBLY (39) - FRAMES AND BALLASTING

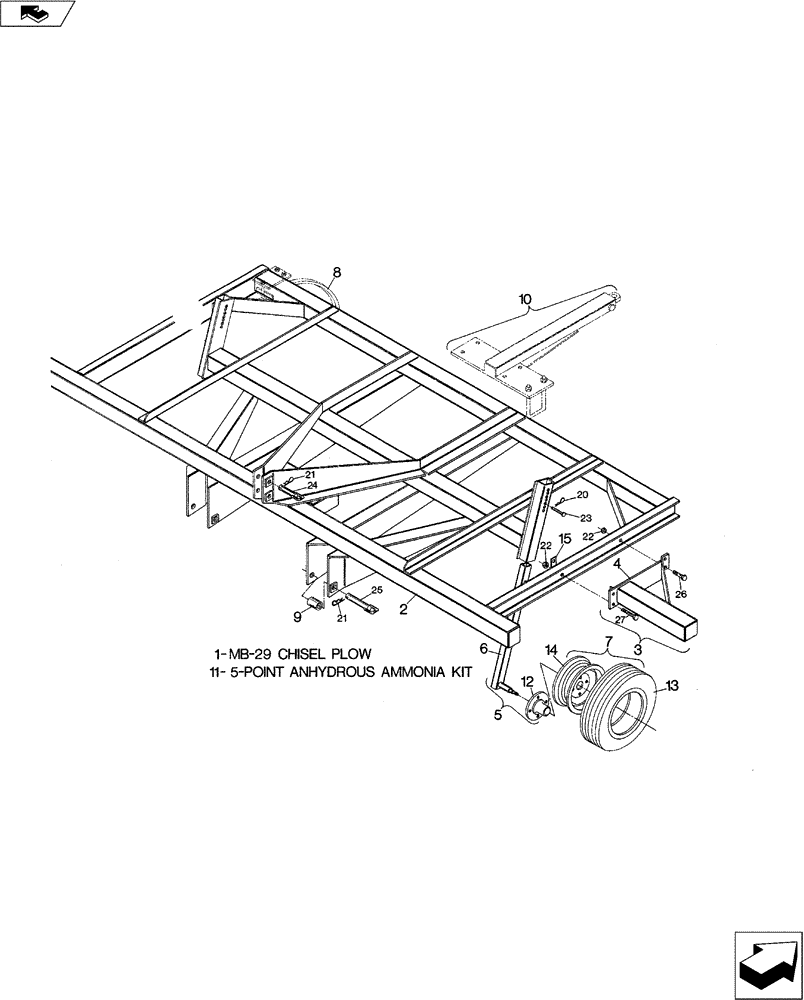

Схема запчастей Case IH CHIZZL CHAMP - (39.100.06) - MB-29 CHIZL CHAMP ASSEMBLY (39) - FRAMES AND BALLASTING
26
5
12
21
9
3
6
13
24
22
27
1
7
21
10
23
22
25
8
15
4
20
14
2
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

09400111

11" MB-29

1шт.

1

09400130

13" MB-29

1шт.

1

09400150

15" MB-29

1шт.

2

09402000

MB-29

1шт.

3

09422000

Includes Ref. 4

1шт.

4

09424000

2шт.

5

09403000

2шт.

6

09415000

2шт.

7

10005146

LAND WHEEL

Tire 7.50 x 14

2шт.

8

09410000

See Figure 75.200.02

1шт.

8

09406000

See Figure 75.200.05

1шт.

9

02102000

2шт.

10

09414000

Optional See Figure 39.110.01

1шт.

11

09050000

KIT

5-Point AA, Optional See Figure 39.100.05

1шт.

12

28163300

HUB ASSY.

Q-633, See Figure 44.100.01

2шт.

13

NSS

NOT SOLD SEPARAT

7.50 x 14 2-Ply Tire

2шт.

14

10105146

LAND WHEEL

14 x 5 4-Bolt

2шт.

15

09420000

0.375 x 1 1/2 x 4

2шт.

20

NSS

NOT SOLD SEPARAT

1/8 Ø 11 Hairpin

2шт.

21

NSS

NOT SOLD SEPARAT

3/16 Ø 8 Hairpin

3шт.

22

NSS

NOT SOLD SEPARAT

1/2 NC Hex. Nut

8шт.

23

14810251

HEADED PIN,15.88mm OD x 96.77mm L

5/8 Ø x 3 3/4 EL Clevis

2шт.

24

14816395

CLEVIS

1 Ø x 4 7/8 EL Pin

1шт.

25

14818675

CLEVIS

1 1/8 Ø x 8 5/8 EL Pin

2шт.

26

NSS

NOT SOLD SEPARAT

1/2 x 2 NC Hex. Bolt

4шт.

27

NSS

NOT SOLD SEPARAT

1/2 x 4 1/2 NC Hex. Bolt

4шт.
