(07-002) - BOOM ASSEMBLY (75) TYLER SPRAYER

Запчасти Case IH TYLER (07-002) - BOOM ASSEMBLY (75) TYLER SPRAYER (09) - BOOMS

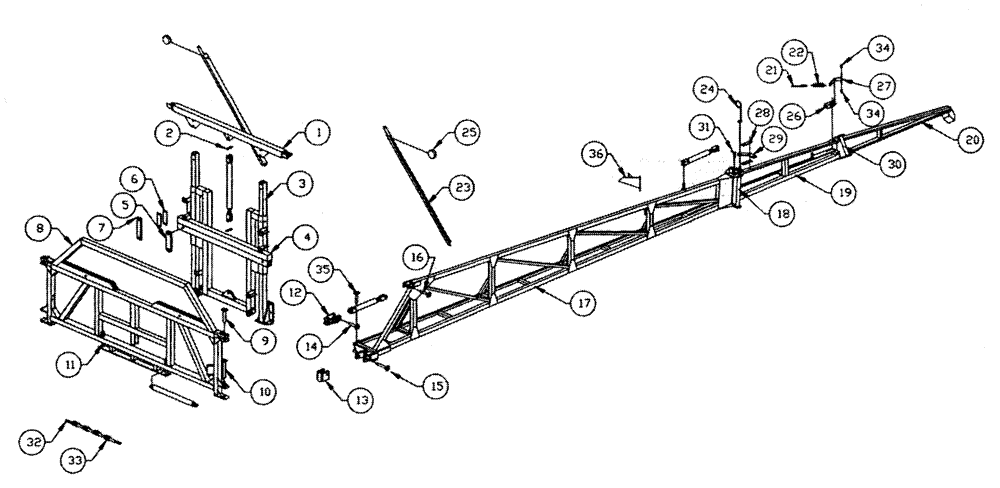

Схема запчастей Case IH TYLER - (07-002) - BOOM ASSEMBLY (75) TYLER SPRAYER (09) - BOOMS
3
32
9
19
21
28
36
5
8
29
7
6
15
17
12
34
20
18
26
13
11
10
25
33
35
16
34
22
4
1
31
23
2
24
30
27
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BN63501

HANGER

1шт.

2

86632567

HEADED PIN,30.14mm OD x 66.55mm L

2шт.

3

BN9273

Slide, L.H.

1шт.

BN9274

Slide, R.H.

1шт.

Shown

1шт.

4

BN63496

RACK

Boom

1шт.

5

BN29505

HANGER

3/4 x 3 HRFB x 10.50

4шт.

3

BN67206

SLIDE

Rail LH

1шт.

BN67207

SLIDE

Rail RH

1шт.

Shown

1шт.

4

BN67216

RACK

Center Boom

1шт.

5

BN67214

HANGER

4шт.

6

BN23267

8шт.

7

87506475

UNION

valve cap 1" arag

4шт.

8

BN09256

BOOM

center section

1шт.

9

BN65219

2шт.

10

BN65220

PIN

1.25" x 6.875

2шт.

11

BN52020

BOLT

Hex, 1"-8 x 7 1/2", G5

2шт.

BN50092

NUT

1"-8 Std

2шт.

87553819

JAM NUT

1"-8 Hex, Jam

2шт.

12

BN9073

2шт.

13

BN9072

2шт.

14

BN65152

PIN

1.00 x 4.75

4шт.

15

BN65153

PIN

1.00 x 6.25

2шт.

16

BN65154

PIN

1. 00 x 3.75

2шт.

17

BN24390

Inner - R.H.

1шт.

BN24391

Inner - L.H.

1шт.

18

BN9270

2шт.

19

BN24420

BOOM

Fold - RH

1шт.

BN24421

BOOM

Fold - LH

1шт.

20

BN310869

BOOM

Breakaway - RH

1шт.

BN310870

BOOM

Breakaway - LH

1шт.

21

BN24504

LEVER

Takeup, Spring

2шт.

22

BN24468

SPRING

tension 1.25" x 5.5"

2шт.

23

BN63833

SUPPORT

Brace - LH

1шт.

BN63833

SUPPORT

Brace - LH

1шт.

24

BN24490

BRACKET

hose guide

2шт.

25

BN324281

LIGHT

Amber Flashing

2шт.

BN29973

LENS

Amber

4шт.

26

BN24499

BRACKET

75' Boom Latch LH

1шт.

BN24500

BRACKET

75' Boom Latch RH

1шт.

27

BN24452

LATCH

Mount - Breakaway, 75' boom

2шт.

28

BN21410A

BAR

1/2" x 1 1/2" x 5 3/4"

4шт.

29

BN21414

2шт.

30

BN24487

PIN

75' boom

2шт.

31

BN22456

PIN,19.05mm OD x 81.28mm L

boom pivot

2шт.

32

BN21197

SHAFT

1" x 36"

1шт.

33

BN27328

SPRING

Compression, 1.75" od x11"

2шт.

34

BN19820

SPACER,10.92mm ID x 22.1mm OD x 36.2mm L

plastic .37 id x 1.42

4шт.

35

BN65210

PIN

2шт.

36

BN67185

CRADLE

Boom

2шт.

BN24328

BUMPER

Split Hose x 6"

2шт.

Not Shown

1шт.

BN75990

HOSE CLAMP

#16, Stainless Steel

4шт.

Not Shown

1шт.

BN303882

SUPPORT

Brace - Angle, Boom Mast

1шт.

Not Shown

1шт.

BN24791

BRACKET

Cross Brace

1шт.

Not Shown

1шт.
