(07-001) - BOOM ASSEMBLY (60) TYLER SPRAYER

Запчасти Case IH TYLER (07-001) - BOOM ASSEMBLY (60) TYLER SPRAYER (09) - BOOMS

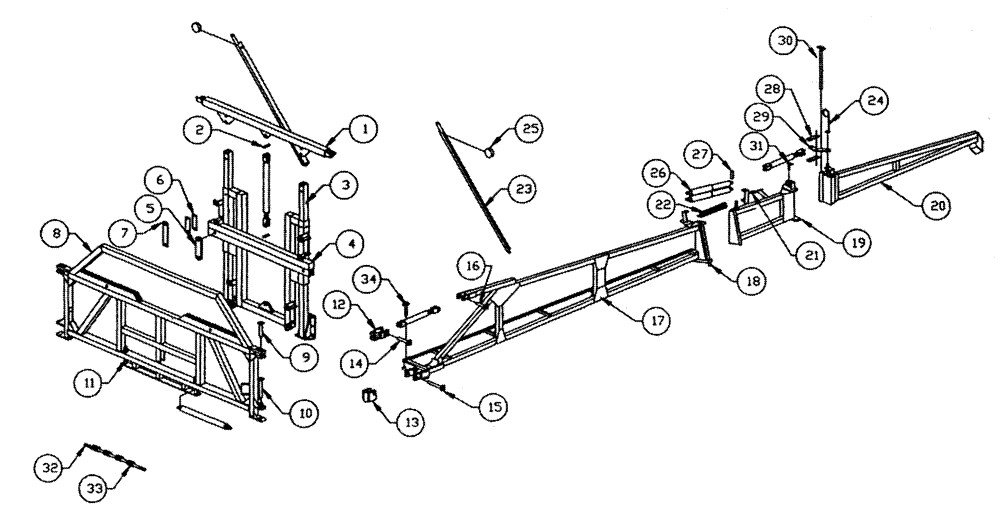

Схема запчастей Case IH TYLER - (07-001) - BOOM ASSEMBLY (60) TYLER SPRAYER (09) - BOOMS
10
8
5
32
18
19
4
14
2
25
15
34
13
33
16
21
26
30
31
24
11
3
22
23
7
9
17
28
20
29
6
12
1
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BN63501

HANGER

1шт.

2

86632567

HEADED PIN,30.14mm OD x 66.55mm L

2шт.

3

BN9273

Slide, L.H.

1шт.

BN6274

Slide, R.H.

1шт.

Shown

1шт.

4

BN63496

RACK

Boom

1шт.

5

BN29505

HANGER

3/4 x 3 HRFB x 10.50

4шт.

3

BN67206

SLIDE

Rail LH

1шт.

BN67207

SLIDE

Rail RH

1шт.

Shown

1шт.

4

BN67216

RACK

Center Boom

1шт.

5

BN67214

HANGER

4шт.

6

BN23267

8шт.

7

87506475

UNION

valve cap 1" arag

4шт.

8

BN09256

BOOM

center section

1шт.

9

BN65219

2шт.

10

BN65220

PIN

1.25" x 6.875

2шт.

11

BN52020

BOLT

Hex, 1"-8 x 7 1/2", G5

2шт.

BN50092

NUT

1"-8 Std

2шт.

87553819

JAM NUT

1"-8 Hex, Jam

2шт.

12

BN9073

2шт.

13

BN9072

2шт.

14

BN65152

PIN

1.00 x 4.75

2шт.

15

BN65153

PIN

1.00 x 6.25

2шт.

16

BN65154

PIN

1. 00 x 3.75

2шт.

17

BN9275

L.H., Inner

1шт.

BN9276

R.H., Inner

1шт.

18

BN89827

PIN

2шт.

19

BN9277

L.H., Outer

1шт.

BN9278

R.H., Outer

1шт.

20

BN9262

L.H., Breakaway

1шт.

BN9263

R.H., Breakaway

1шт.

21

BN6638

Take Up

2шт.

22

BN50542

SPRING

1шт.

23

BN63832

R.H.

1шт.

BN63833

SUPPORT

Brace - LH

1шт.

24

BN24490

BRACKET

hose guide

2шт.

25

BN324281

LIGHT

Amber Flashing

2шт.

BN29973

LENS

Amber

4шт.

26

BN21565

SHOCK ABSORBER

2шт.

27

BN89161

BUSHING

11/16" od x 14 GA x 3 7/16" long

4шт.

28

BN21410A

BAR

1/2" x 1 1/2" x 5 3/4"

2шт.

29

BN21414

2шт.

30

BN9094

2шт.

31

BN22456

PIN,19.05mm OD x 81.28mm L

boom pivot

2шт.

32

BN21197

SHAFT

1" x 36"

1шт.

33

BN20160

SPRING

Compression, 1 3/4" od x 5 1/2"

4шт.

34

BN65210

PIN

2шт.

BN24328

BUMPER

Split Hose x 6"

2шт.

Not Shown

1шт.

BN75990

HOSE CLAMP

#16, Stainless Steel

4шт.

Not Shown

1шт.

BN303882

SUPPORT

Brace - Angle, Boom Mast

1шт.

Not Shown

1шт.

BN24791

BRACKET

Cross Brace

1шт.

Not Shown

1шт.
