(07-001) - BOOM ASSEMBLY - 40 - 60"

Запчасти Case IH PATRIOT NT (07-001) - BOOM ASSEMBLY - 40 - 60" (09) - BOOMS

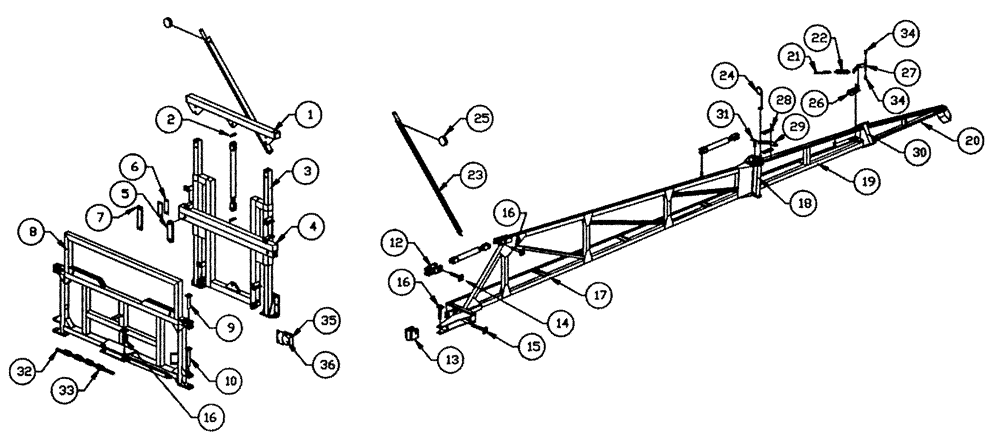

Схема запчастей Case IH PATRIOT NT - (07-001) - BOOM ASSEMBLY - 40 - 60" (09) - BOOMS
16
12
19
13
3
25
26
18
10
28
17
20
34
27
9
35
16
1
33
22
4
36
7
6
29
2
34
24
23
14
31
30
15
21
8
32
16
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BN25815

HANGER

1шт.

2

86632567

HEADED PIN,30.14mm OD x 66.55mm L

2шт.

3

BN9273

Slide - LH

1шт.

BN9274

Slide - RH

1шт.

Shown

1шт.

4

BN93496

Boom Rack

1шт.

5

BN29505

HANGER

3/4 x 3 HRFB x 10.50

4шт.

3

BN67206

SLIDE

Rail LH

1шт.

BN67207

SLIDE

Rail RH

1шт.

Shown

1шт.

4

BN67216

RACK

Center Boom

1шт.

5

BN67680

HANGER

4шт.

6

BN23267

Spacer

8шт.

7

87506475

UNION

valve cap 1" arag

4шт.

8

BN323475

FRAMEWORK

Center Section Boom

1шт.

9

BN65219

2шт.

10

BN65220

PIN

1.25" x 6.875

2шт.

11

BN52020

BOLT

Hex, 1"-8 x 7 1/2", G5

2шт.

BN50092

NUT

1"-8 Std

2шт.

87553819

JAM NUT

1"-8 Hex, Jam

2шт.

12

BN9073

2шт.

13

BN9072

Pivot Assembly

2шт.

14

BN65152

PIN

1.00 x 4.75

2шт.

15

BN65153

PIN

1.00 x 6.25

2шт.

16

BN65154

PIN

1. 00 x 3.75

6шт.

17

BN25784

BOOM

Inner - RH

1шт.

BN25785

BOOM

Inner - LH

1шт.

18

BN9270

2шт.

19

BN310960

BOOM

Fold - RH

1шт.

BN310961

BOOM

Fold - LH

1шт.

20

BN310872

BOOM

Breakaway - RH

1шт.

BN310873

BOOM

Breakaway - LH

1шт.

21

BN24504

LEVER

Takeup, Spring

2шт.

22

BN24468

SPRING

tension 1.25" x 5.5"

2шт.

23

BN25888

2шт.

24

BN24490

BRACKET

hose guide

2шт.

25

BN324281

LIGHT

Amber Flashing

2шт.

BN29973

LENS

Amber

4шт.

26

BN24499

BRACKET

75' Boom Latch LH

1шт.

BN24500

BRACKET

75' Boom Latch RH

1шт.

27

BN24452

LATCH

Mount - Breakaway, 75' boom

2шт.

28

BN21410A

BAR

1/2" x 1 1/2" x 5 3/4"

4шт.

29

BN21414

Bar

2шт.

30

BN24487

PIN

75' boom

2шт.

31

BN22456

PIN,19.05mm OD x 81.28mm L

boom pivot

2шт.

32

BN21197

SHAFT

1" x 36"

1шт.

33

BN27328

SPRING

Compression, 1.75" od x11"

2шт.

34

BN19820

SPACER,10.92mm ID x 22.1mm OD x 36.2mm L

plastic .37 id x 1.42

4шт.

35

BN29639

BRACKET, SUPPORTING

10 ga HRS 6" x 12"

2шт.

36

BN325828

TAIL LAMP

Red

2шт.

BN24328

BUMPER

Split Hose x 6"

2шт.

Not Shown

1шт.

BN75990

HOSE CLAMP

#16, Stainless Steel

4шт.

Not Shown

1шт.

BN303882

SUPPORT

Brace - Angle, Boom Mast

1шт.

Not Shown

1шт.

BN24791

BRACKET

Cross Brace

1шт.

Not Shown

1шт.
