Запчасти Case IH PATRIOT NT (08-001) - BOOM ASSEMBLY - 24 METER (09) - BOOMS

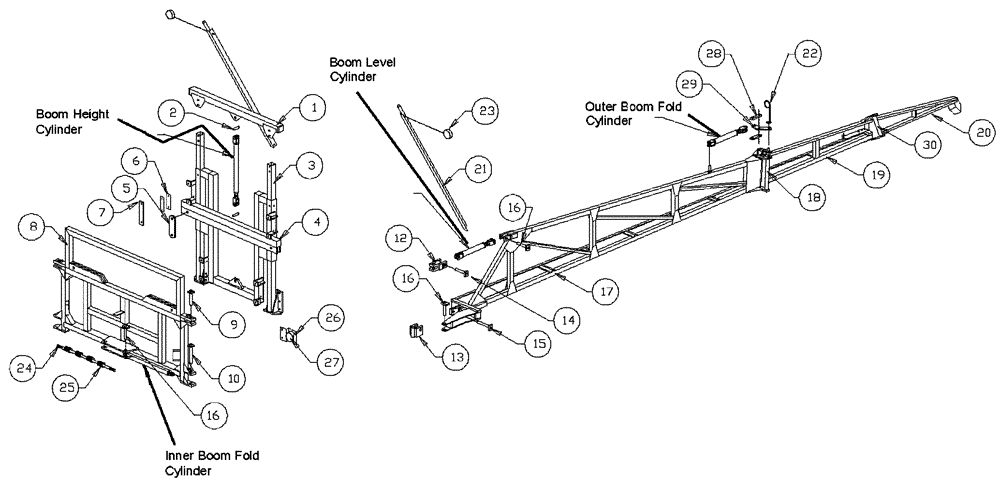

Схема запчастей Case IH PATRIOT NT - (08-001) - BOOM ASSEMBLY - 24 METER (09) - BOOMS
29
30
27
25
26
16
15
23
9
5
21
13
17
10
20
12
19
14
16
1
8
2
7
22
16
18
28
4
24
3
6

Артикул

Название

Примечание

Количество

1

BN67680

HANGER

1шт.

2

86632567

HEADED PIN,30.14mm OD x 66.55mm L

2шт.

3

BN9274

Slide - RH (20"-60")

1шт.

3

BN9273

Slide - LH (20"-60")

1шт.

Same Part Of Slide - RH (20"-60"), P/N. BN9274 But Opposite Side

1шт.

Not Shown

1шт.

3

BN67206

SLIDE

Rail LH (30"-70")

1шт.

Indicates Old Part Number Or Can Order Newer Part Number Listed Above

1шт.

Not Shown

1шт.

3

BN67207

SLIDE

Rail RH (30"-70")

1шт.

Indicates Old Part Number Or Can Order Newer Part Number Listed Above

1шт.

Not Shown

1шт.

4

BN93496

Boom Rack

1шт.

5

BN29505

HANGER

3/4 x 3 HRFB x 10.50

4шт.

6

BN23267A

SLIDER

Nylatron .5 x 2.0 x 7.0

8шт.

7

87506475

UNION

valve cap 1" arag

4шт.

8

BN323475

FRAMEWORK

Center Section Boom

1шт.

9

BN300279

PIN

1 1/4" X 4 1/2"

2шт.

10

BN65220

PIN

1.25" x 6.875

2шт.

11

BN52020

BOLT

Hex, 1"-8 x 7 1/2", G5

2шт.

11

BN50092

NUT

1"-8 Std

2шт.

Associated Part Of Bolt, P/N BN52020

1шт.

11

87553819

JAM NUT

1"-8 Hex, Jam

2шт.

Associated Part Of Bolt, P/N BN52020

1шт.

12

BN300281

SWIVEL CONNECTION

Assembly

2шт.

13

BN9072

Pivot Assembly

2шт.

14

BN65152

PIN

1.00 x 4.75

2шт.

15

BN65153

PIN

1.00 x 6.25

2шт.

16

BN65154

PIN

1. 00 x 3.75

6шт.

17

BN65357

BOOM

Inner - RH

1шт.

17

BN65358

BOOM

Inner - LH

1шт.

Not Shown

1шт.

18

BN65498

PIN

2шт.

19

BN67924

Middle - RH

1шт.

19

BN323708

BOOM

Middle - RH

1шт.

Not Shown

1шт.

20

BN68819

SUPPORT

Breakaway - RH

1шт.

20

BN68820

SUPPORTING ARM

Breakaway - LH

1шт.

Same Part Of Boom Breakaway - RH, P/N. BN68819 But Opposite Side

1шт.

Not Shown

1шт.

21

BN63745

SUPPORT

2шт.

22

BN24490

BRACKET

hose guide

2шт.

23

BN324281

LIGHT

Amber Flashing

2шт.

23

BN29973

LENS

Amber

4шт.

Service Parts For Ref. 23

1шт.

24

BN21197

SHAFT

1" x 36"

1шт.

25

BN20160

SPRING

Compression, 1 3/4" od x 5 1/2"

4шт.

26

BN29639

BRACKET, SUPPORTING

10 ga HRS 6" x 12"

2шт.

27

BN325828

TAIL LAMP

Red

2шт.

28

BN24328

BUMPER

Split Hose x 6"

2шт.

Not Shown

1шт.

29

BN75990

HOSE CLAMP

#16, Stainless Steel

4шт.

Not Shown

1шт.

30

BN303882

SUPPORT

Brace - Angle, Boom Mast

1шт.

Not Shown

1шт.

31

BN24791

BRACKET

Cross Brace

1шт.

Not Shown

1шт.

Выбрано товаров: 57
