Запчасти Case IH SPX4410 (03-039) - RADIATOR MOUNT & SHROUD (01) - ENGINE

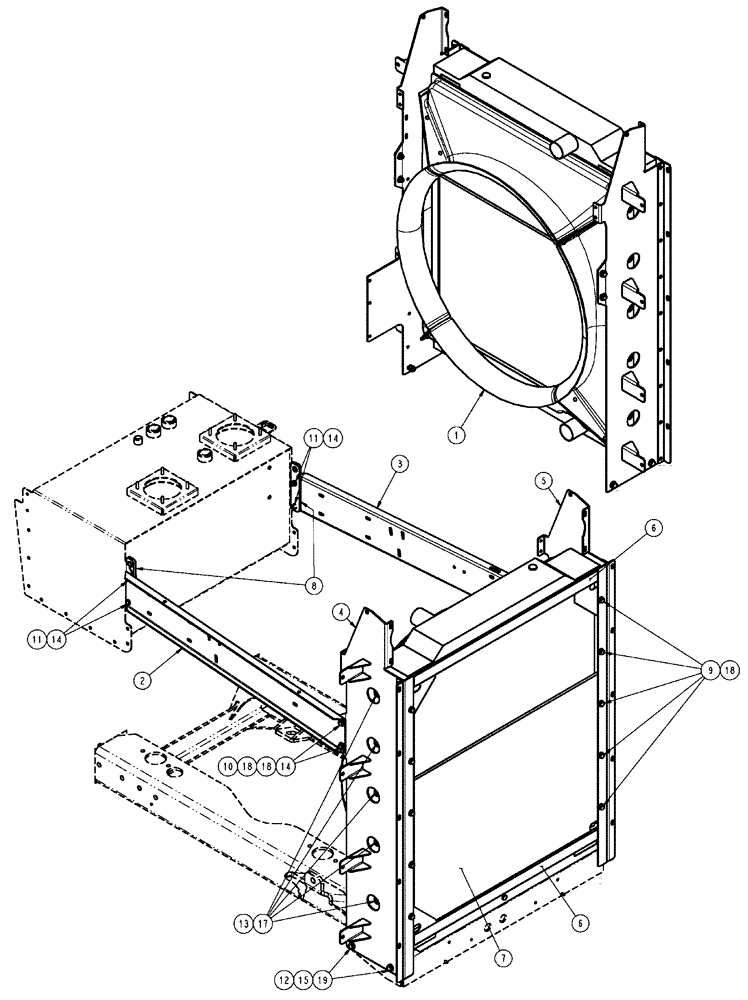

Схема запчастей Case IH SPX4410 - (03-039) - RADIATOR MOUNT & SHROUD (01) - ENGINE
1
2
13
14
10
14
5
17
4
18
11
9
19
7
6
12
11
15
14
6
18
3
18
8

Артикул

Название

Примечание

Количество

1

303464A1

SHROUD

Assembly, Engine Fan

1шт.

2

87268913

SUPPORT

Channel, RH

1шт.

3

87268914

SUPPORT

Channel, LH

1шт.

4

87268877

MOUNTING PLATE

Radiator, RH

1шт.

5

87268878

MOUNTING PLATE

Radiator, LH

1шт.

6

BN324818

FOAM INSULATION

Seal

2шт.

7

87266225

RADIATOR

778D, 6.5 FPI

1шт.

8

47402225

LUG

Lifting

1шт.

9

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

10шт.

10

11106231

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9

4шт.

11

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

4шт.

12

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

4шт.

13

120100

BOLT,M6 x 20mm, Cl 8.8

10шт.

14

100037

LOCK NUT,M10 x 1.5, Cl 8

8шт.

15

100038

NUT,M12 x 1.75, Cl 8

4шт.

17

86624183

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

10шт.

18

86625252

WASHER,10.8mm ID x 21.5mm OD x 2.5mm Thk

18шт.

19

86625255

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

4шт.

Выбрано товаров: 18
