(112) - FRONT LADDER ASSEMBLY

Запчасти Case IH SPX4260 (112) - FRONT LADDER ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS

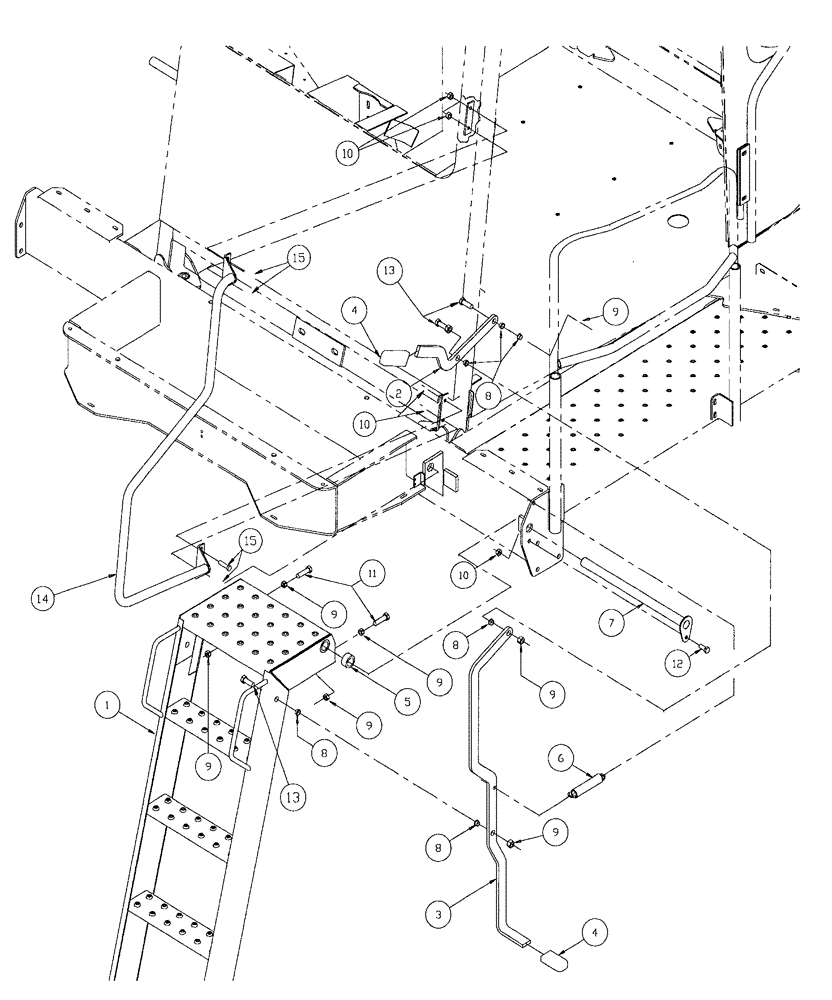

Схема запчастей Case IH SPX4260 - (112) - FRONT LADDER ASSEMBLY (90) - PLATFORM, CAB, BODYWORK AND DECALS
9
1
8
10
8
9
2
15
6
9
12
8
3
15
4
8
14
4
5
13
10
10
11
7
9
9
13
9
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BN311242

LADDER

Weldment

1шт.

2

BN307019

HANDLE

1шт.

3

BN307637

HANDLE

LINK ladder lift

1шт.

4

BN67835

GRIP

handle-RWK 10269

2шт.

5

BN306627

SPACER

1шт.

6

BN71134

SPRING

Tension

1шт.

7

BN306626

PIN

1шт.

8

BN68133

BUSHING

6шт.

9

100038

NUT,M12 x 1.75, Cl 8

7шт.

10

BN304419

NUT

M10-1.5, NLN, 10.9

5шт.

11

86639031

BOLT,Hex, M12 x 45mm, Cl 10.9, Full Thd

2шт.

12

BN301045

BOLT,Hex, M10 x 25, 10.9, Full Thd

1шт.

13

626-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

3шт.

14

BN67722

HANDLE

grab, front ladder

1шт.

15

BN301044

BOLT,Hex, M10 x 20, 10.9, Full Thd

4шт.
