(04-030) - TANK MOUNT GROUP

Запчасти Case IH SPX4260 (04-030) - TANK MOUNT GROUP Suspension & Frame

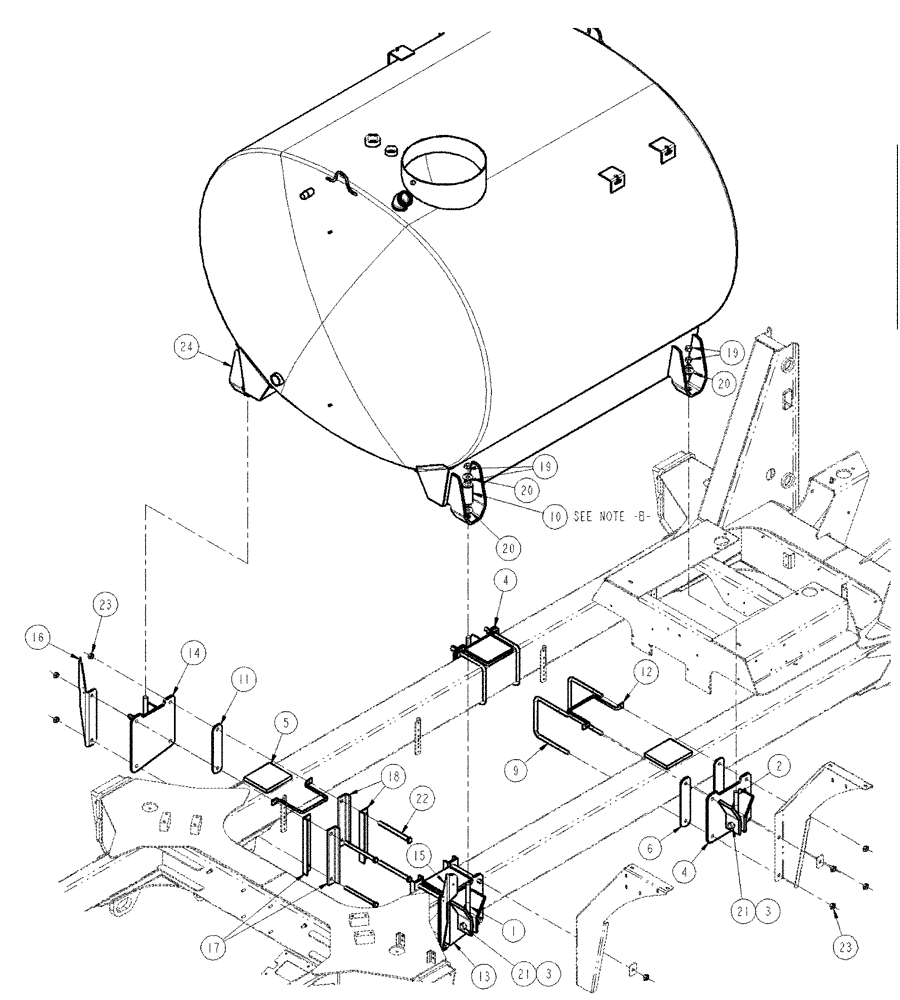

Схема запчастей Case IH SPX4260 - (04-030) - TANK MOUNT GROUP Suspension & Frame
3
19
20
4
22
6
2
2
11
22
12
24
17
4
4
20
5
21
17
16
14
15
9
18
20
21
3
16
23
1
20
21
19
9
5
23
13
23
10
18
14
23
10
19
3
6
13
20
20
12
1
11
19
3
4
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BN21533

EYEBOLT

BOLT, EYE 3/4"-10 x 8

2шт.

2

BN21539

EYEBOLT

BOLT, EYE 3/4 X 6

2шт.

3

BN2297612

PIN

Clip 3/16" Dia x 3 3/4"

4шт.

4

BN303286

MOUNTING PARTS

2шт.

5

BN303946

PAD

Mount - Tank

4шт.

6

BN306310

PLATE

Spacer

4шт.

9

BN312186

U-BOLT

BOLT "U" 16MM X 8.125 X 8.06

4шт.

10

BN312850

SPRING

1" ID x 4" Lg-Die

2шт.

11

BN323207

PLATE

2шт.

12

BN323364

HARNESS

Tank

4шт.

13

BN323374

BRACKET

Tank, LH

1шт.

14

BN323375

BRACKET

Tank, RH

1шт.

15

BN323377

BRACKET

LH Hose Support

1шт.

16

BN323378

BRACKET

RH Hose Support

1шт.

17

BN323379

ANGLE

Tank

4шт.

18

BN323380

ANGLE

Tank

4шт.

19

280954

NUT,3/4"-10, G5

8шт.

20

86511191

WASHER,0.81" ID x 2" OD x 0.15" Thk

6шт.

21

86986947

PIN,28.7mm OD x 76.45mm L

1.125 Dia. x 2.625

4шт.

22

827-16220

BOLT,Hex, M16 x 2 x 220mm, Cl 10.9

8шт.

23

832-46416

NUT,M16 x 2, Cl 8

16шт.

24

BN322935

TANK

1200 Gallon, Complete

1шт.

BN2391314-001

GASKET

16" Manhole, Not Shown

1шт.

BN2391314-002

GASKET

10" Manhole, Not Shown

1шт.
