Запчасти Case IH SPX3310 (04-009) - LADDER L.H. Suspension & Frame

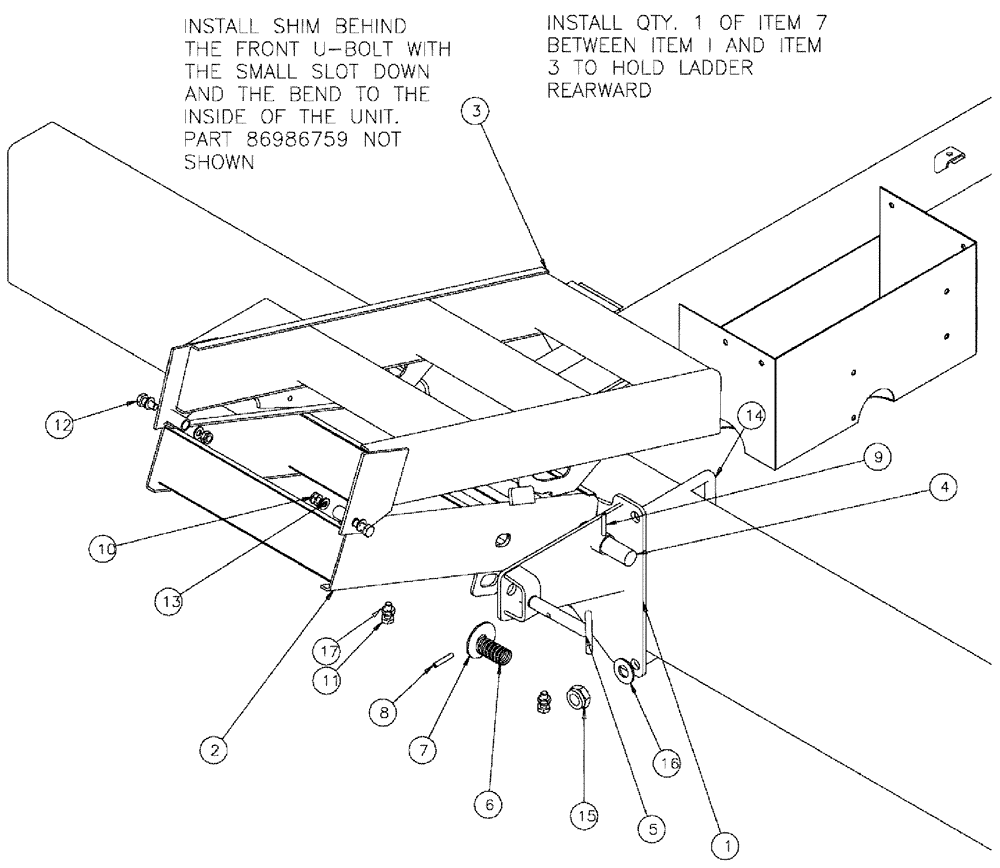

Схема запчастей Case IH SPX3310 - (04-009) - LADDER L.H. Suspension & Frame
1
5
9
11
13
6
16
2
8
3
7
12
10
15
4
14
17

Артикул

Название

Примечание

Количество

86986759

SHIM

u-bolt

1шт.

Not Shown

1шт.

1

344344A1

MOUNTING PLATE

ladder bolt LH

1шт.

2

BN63582

LADDER

Bi-Fold Top

1шт.

3

BN312542

LADDER

BI-FOLD (3 STEP)

1шт.

4

BN24557

PIN

1" CFRD x 18.75

1шт.

5

BN25257

PIN

Side Ladder

1шт.

6

BN31937

SPRING

COMPR .905 X .765 2

1шт.

7

BN50168

WASHER,25.4mm ID x 38.1mm OD x 3.57mm Thk

WHM, 1" ID X 1.5O DX 10 GA

2шт.

8

280431

NUT,1/2"-13, G5

1шт.

9

BN31444

PIN, ROLL

1/4 X 1-1/2

1шт.

10

100038

NUT,M12 x 1.75, Cl 8

2шт.

11

86624980

BOLT,Hex, M12 x 65mm, Cl 10.9

2шт.

12

86980427

BOLT,Hex, M12 x 1.75 x 70mm, Cl 8.8

2шт.

13

86981496

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

6шт.

14

343924A1

U-BOLT

U, M16-2, 150 x 256

2шт.

15

832-46416

NUT,M16 x 2, Cl 8

4шт.

16

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

4шт.

17

824-1412

NUT

M12, CL5, ZND

2шт.

Выбрано товаров: 19
