(04-006) - MIRROR GROUP, MANUAL

Запчасти Case IH SPX3310 (04-006) - MIRROR GROUP, MANUAL Suspension & Frame

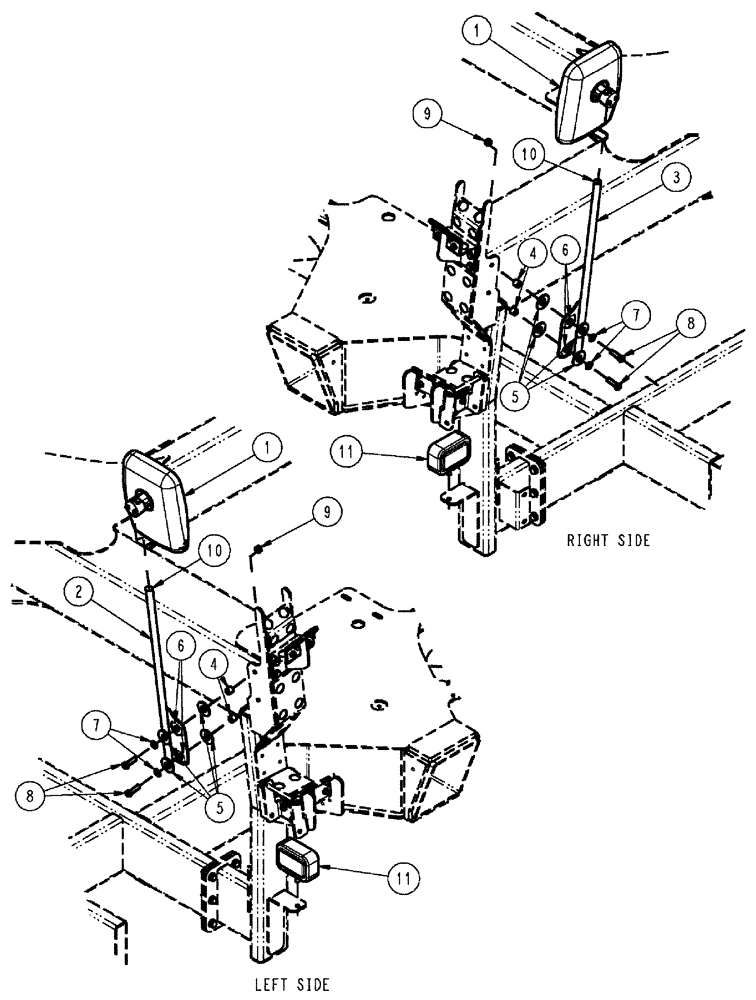

Схема запчастей Case IH SPX3310 - (04-006) - MIRROR GROUP, MANUAL Suspension & Frame
9
4
4
1
10
11
6
8
7
2
1
6
10
5
9
7
11
3
5
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

365414A1

MIRROR

head, manual, 1800 mm

2шт.

2

87270966

RH MIRROR

MOUNT, UPPER RIGHT

1шт.

3

87270965

LH MIRROR

MOUNT, UPPER LEFT

1шт.

4

BN320164

BUSHING

MIRROR BRACKET

4шт.

5

BN320165

WASHER

MIRROR BRACKET

8шт.

6

BN320147

GROMMET

2 X 3/4 X 7/16

4шт.

7

86981496

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

4шт.

8

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

4шт.

9

100038

NUT,M12 x 1.75, Cl 8

4шт.

10

BN304439

PLUG

DASH 11/16

2шт.

11

BN66130

FLASHER LAMP

Signal, Amber 12V

2шт.

See Fig. 04-005

1шт.
