(08-021) - HINGE ASSEMBLY, RH

Запчасти Case IH SPX3200 (08-021) - HINGE ASSEMBLY, RH (09) - BOOMS

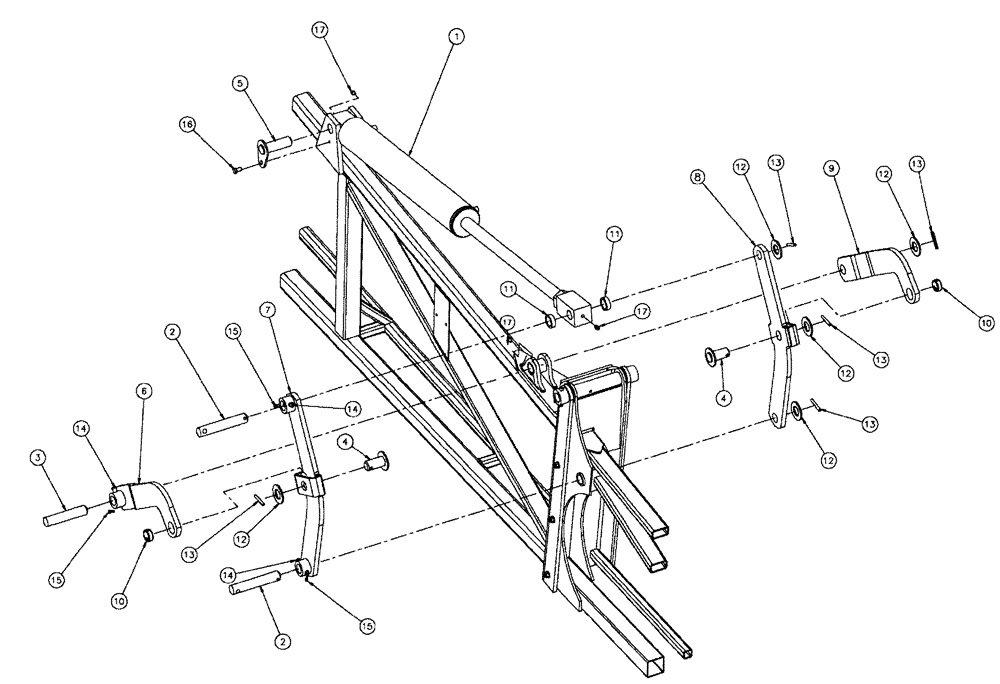

Схема запчастей Case IH SPX3200 - (08-021) - HINGE ASSEMBLY, RH (09) - BOOMS
17
17
15
12
2
16
15
12
7
10
14
13
14
6
10
9
3
12
12
5
4
13
13
15
13
4
11
12
1
2
13
11
14
17
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87266449

CYLINDER,Double Acting, 31.75mm Rod, 508mm Stroke

Hydraulic, 2 x 20 x 1.25, Complete

1шт.

See Fig. 07-005

1шт.

1

87266449R

REMAN-HYD CYLINDER

SPX3200 SPRAYER, Hydraulic, 2 x 20 x 1.25, Complete, RH (6/01-12/04)

1шт.

1

87266449C

CORE-HYD CYLINDER

Return Number

1шт.

2

BN307218

PIN,25.4mm OD x 143mm L

1 OD X 5.63 ETD 150

2шт.

3

BN307217

PIN,25.4mm OD x 120.65mm L

1 OD X 4.63 ETD 150

1шт.

4

BN310118

PIN

2шт.

5

BN307223

PIN,25.4mm OD x 85.85mm L

Cylinder

1шт.

6

BN305624

LINKAGE

Bar

1шт.

7

BN305623

LINKAGE

Bar

1шт.

8

BN305622

LINKAGE

Bar

1шт.

9

BN311368

LINKAGE

Formed LH

1шт.

10

BN69918

BUSHING

Spring (Connex)

2шт.

11

BN311573

SPACER,26.16mm ID x 35.05mm OD x 10.41mm L

2шт.

12

BN310130

WASHER

10 GA 1.03" ID X 2.0

5шт.

13

BN52330

PIN, ROLL

1/4 X 1 3/4

5шт.

14

86624080

HEADED PIN,9.53mm OD x 50.8mm L

3шт.

15

80755

COTTER PIN,1/8" OD x 1" L

3шт.

16

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

1шт.

17

BN302051

NIPPLE, LUBE,M8 x 1, Straight

NIPPLE 8 mm x 1 Straight

3шт.
