Запчасти Case IH SPX3185 (04-006) - SUSPENSION & FRAME - HOOD, FUEL TANK GROUP Suspension & Frame

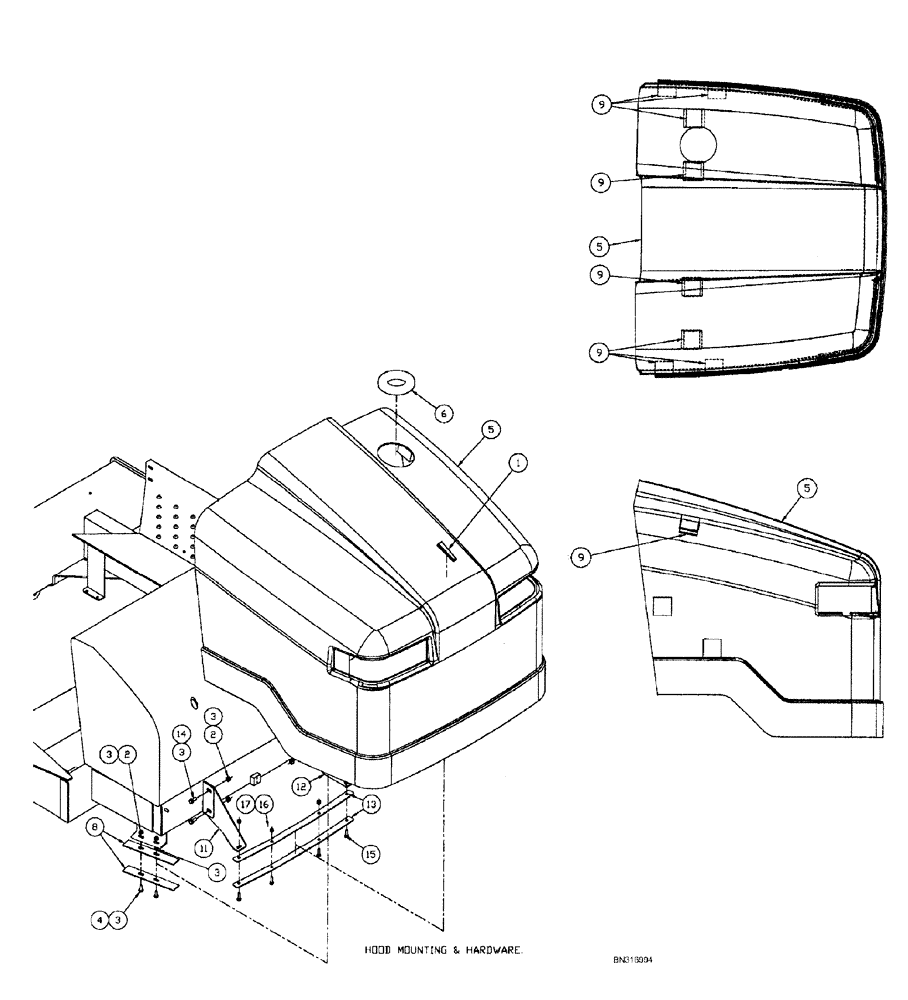

Схема запчастей Case IH SPX3185 - (04-006) - SUSPENSION & FRAME - HOOD, FUEL TANK GROUP Suspension & Frame
14
5
1
2
17
2
8
9
5
3
16
12
11
9
3
3
15
5
9
3
13
4
6
3
9
9

Артикул

Название

Примечание

Количество

1

1968108C2

TRIM

Trim, Hood Sight

1шт.

2

100037

LOCK NUT,M10 x 1.5, Cl 8

8шт.

3

BN300499

WASHER,M10, 10.9

18шт.

4

325829

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

4шт.

5

BN315078

HOOD

fuel tank 3200B

1шт.

6

BN316498

GROMMET

hood

1шт.

8

BN319318

PLATE

stress relief

4шт.

9

86986299

FOAM

Hood Side Supplemental, 3XXX

8шт.

11

BN321204

SUPPORT

hood, RH

1шт.

12

BN321205

SUPPORT

hood, LH

1шт.

13

BN311771

MOUNTING PLATE

Front

2шт.

14

11106231

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9

4шт.

15

811-8030

CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 30mm, Cl 8.8

4шт.

16

86528579

NUT,M8 x 1.25

4шт.

17

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

Выбрано товаров: 15
