Запчасти Case IH SPX3150 (076) - ENGINE, FUEL INJECTION SYSTEM, SPX3185 (10) - ENGINE

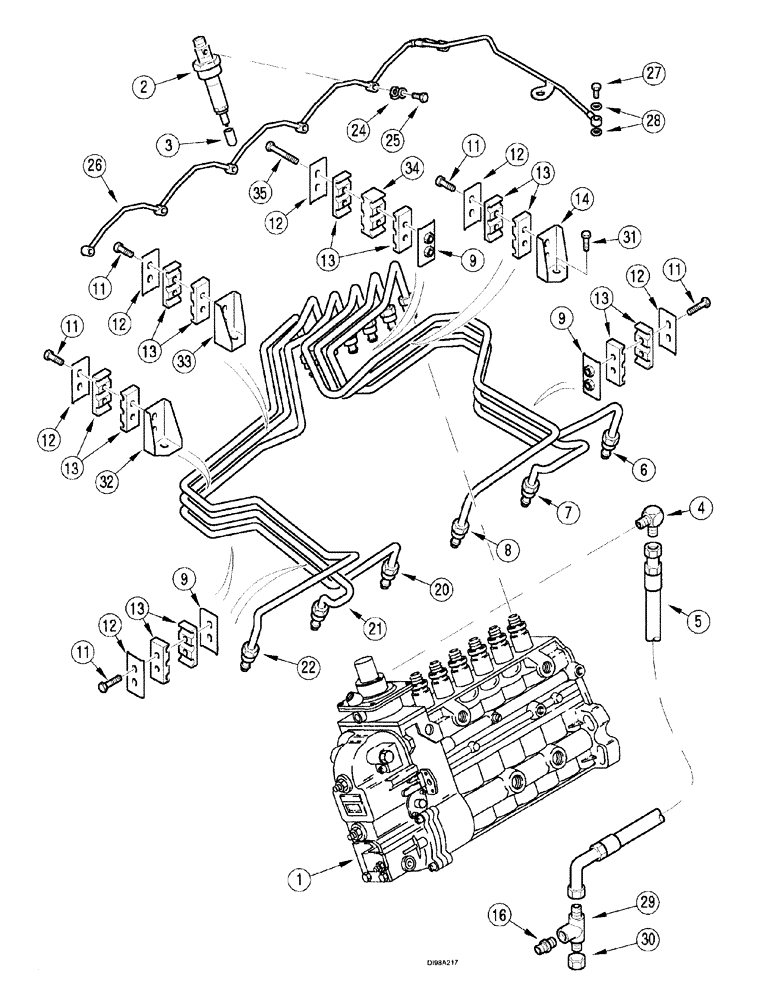

Схема запчастей Case IH SPX3150 - (076) - ENGINE, FUEL INJECTION SYSTEM, SPX3185 (10) - ENGINE
16
12
31
9
34
9
11
13
24
13
3
20
35
28
11
7
22
11
25
9
12
12
4
12
27
26
32
2
13
14
11
8
30
12
11
5
12
6
13
33
21
13
1
13
29

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

PUMP ASSY.

1шт.

See Fig. 082

1шт.

2

NSS

NOT SOLD SEPARAT

NOZZLE ASSY.

6шт.

See Fig. 084

1шт.

3

J906659

SEAL

M7

6шт.

4

A77512

ELBOW

Male, 90º

1шт.

5

J918536

FLEXIBLE HOSE,295.00 mm

1шт.

6

J932102

FUEL TUBE,1.8 mm ID x 6.35 mm OD x 973 mm L

TUBE ASSY., cylinder 1

1шт.

7

J932103

FUEL TUBE,1.8 mm ID x 6.35 mm OD x 973 mm L

TUBE ASSY., cylinder 2

1шт.

8

J932104

FUEL TUBE,1.8 mm ID x 6.35 mm OD x 973 mm L

TUBE ASSY., cylinder 3

1шт.

9

J917716

BRACE

3шт.

11

J920854

CAPTIVE WASHER SCREW,HWH, M5 x 0.8 x 24.5mm, Cl 8.8

12шт.

12

J904519

SUPPORT

7шт.

13

J917747

CLAMP

ISOLATOR

14шт.

14

J282942

BRACKET

1шт.

16

J941472

FITTING

CONNECTOR

1шт.

20

J932105

FUEL TUBE,1.8 mm ID x 6.35 mm OD x 973 mm L

TUBE ASSY., cylinder 4

1шт.

21

J932106

FUEL TUBE,1.8 mm ID x 6.35 mm OD x 973 mm L

TUBE ASSY., cylinder 5

1шт.

22

J932107

FUEL TUBE,1.8 mm ID x 6.35 mm OD x 973 mm L

TUBE ASSY., cvylinder 6

1шт.

24

J903380

SEAL

Banjo connector

6шт.

25

J905307

BANJO BOLT,M6 x 1 x 14.30mm

6шт.

26

J926103

MANIFOLD

1шт.

27

J924726

BANJO BOLT

BOLT, banjo

1шт.

28

J918188

WASHER,7.8mm ID x 13.5mm OD x 1.2mm Thk

sealing

2шт.

29

J933291

TEE

1шт.

30.

86511869

CAP,7/16" - 20 JIC

1шт.

31

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

32

J920159

BRACE

1шт.

33

J921415

HOLDER

BRACE

1шт.

34

J917748

CLAMP

ISOLATOR

1шт.

35

J920855

CAPTIVE WASHER SCREW

M5 x 35

2шт.

J906619

PLUG,1/8" - 27

pipe, 1/8-27 hex socket

1шт.

Not Shown

1шт.

Выбрано товаров: 33
