Запчасти Case IH PATRIOT 3340 (55.100.AI[03]) - MAIN FRAME HARNESS, MOUNTING PARTS (55) - ELECTRICAL SYSTEMS

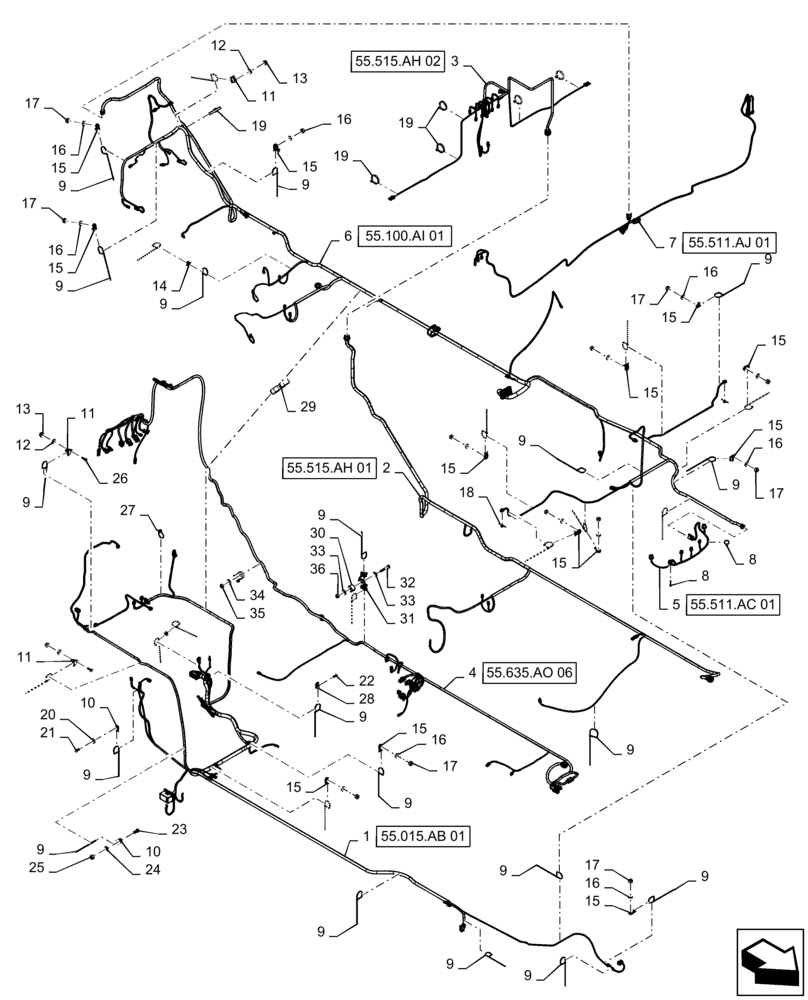

Схема запчастей Case IH PATRIOT 3340 - (55.100.AI[03]) - MAIN FRAME HARNESS, MOUNTING PARTS (55) - ELECTRICAL SYSTEMS
13
17
16
9
21
11
16
22
9
31
34
19
9
55.511.ac 01
9
35
9
12
5
29
9
55.511.aj 01
15
55.015.ab 01
15
55.100.ai 01
10
16
14
3
25
9
15
18
9
17
15
9
9
15
15
28
20
2
16
16
30
8
11
19
27
15
17
8
17
10
9
33
11
9
9
15
9
16
33
9
15
19
55.515.ah 02
9
55.635.ao 06
7
23
13
12
9
4
55.515.ah 01
24
16
17
9
6
1
32
15
15
36
17
9
26
15

Артикул

Название

Примечание

Количество

1

47710456

WIRE HARNESS

Engine

1шт.

See 55.015.AB 01

1шт.

2

84584386

WIRE HARNESS

Hydraulic Control, Frame

1шт.

See 55.575.AH 01

1шт.

3

84281621

HARNESS

Hydraulic Control, Center Section

1шт.

See 55.575.AH 02

1шт.

4

47651833

WIRE HARNESS

Product Control

1шт.

See 55.635.AO 06

1шт.

5

47674105

WIRE HARNESS

Hood Lights

1шт.

See 55.511.AC 01

1шт.

6

47698289

WIRE HARNESS

Main Frame

1шт.

See 55.100.AI 01

1шт.

7

84281618

HARNESS

Extension, Rear Lights

1шт.

See 55.511.AJ 01

1шт.

8

87668737

CABLE TIE,203.2mm L, Nylon, Black

Fir Tree

2шт.

9

BN570007

STRAP

14"

64шт.

10

84485207

BASE

Tie, M12 Stud

2шт.

11

84360210

BASE

Tie

3шт.

12

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

3шт.

13

86981461

FLANGE NUT,M8 x 1.25, Cl 8

3шт.

14

84318895

SPACER,17.97mm H

Swivel Tie Base

3шт.

15

84407295

BASE

Tie, M8 Stud

14шт.

16

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

15шт.

17

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

15шт.

18

47391607

FASTENER

Edge Clip

2шт.

19

86991007

CABLE TIE,509mm L

7шт.

20

87529312

WASHER,11mm ID x 24mm OD x 3mm Thk

1шт.

21

86980400

BOLT,Hex, M10 x 25mm, Cl 8.8, Full Thd

1шт.

22

84299265

HEX SOC SCREW,Btn Hd, M6 x 16mm, Cl 8.8

1шт.

23

614-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 8.8, Full Thd

1шт.

24

495-11053

WASHER,1/2", SAE

1шт.

25

86980516

NUT,Prev Torque, Hex, M12, 1.75 Pitch, Cl 8, DOR

1шт.

26

86980381

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8

2шт.

27

47395250

CABLE TIE,200mm L

1шт.

28

47412376

MOUNT

Cable Tie

1шт.

29

R54363

CLAMP

Double

2шт.

30

47865864

SPACER

25.4IN

1шт.

31

84360209

BASE

Tie

1шт.

32

86980384

BOLT,Hex, M8 x 45mm, Cl 8.8

1шт.

33

87529316

WASHER,9mm ID x 21mm OD x 2.5mm Thk

2шт.

34

87529302

WASHER,6.6mm ID x 18mm OD x 1.6mm Thk

1шт.

35

86980513

NUT,Prev Torque, Hex, M6, 1mm Pitch, Cl 8, DOR

1шт.

36

86980514

LOCK NUT,Hex, M8, Cl 8, DOR

1шт.

Выбрано товаров: 43
