(90.116.AC[02]) - LH, FENDER ASSY

Запчасти Case IH PATRIOT 2250 (90.116.AC[02]) - LH, FENDER ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

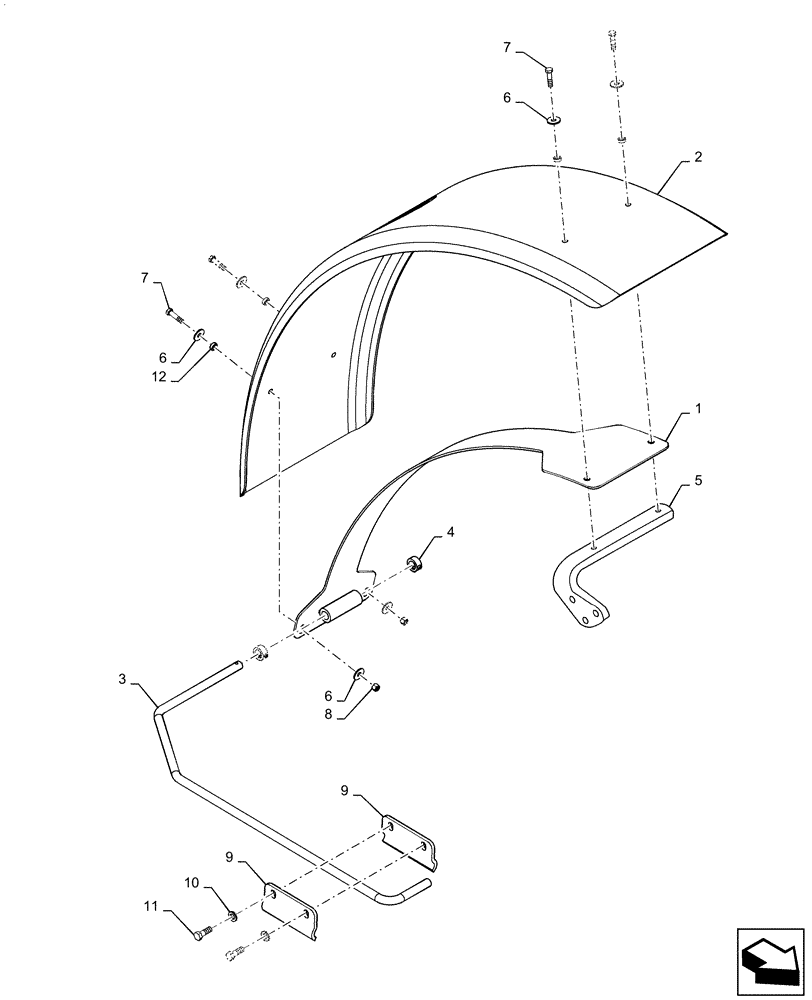

Схема запчастей Case IH PATRIOT 2250 - (90.116.AC[02]) - LH, FENDER ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
11
9
8
10
4
3
7
7
1
6
2
5
9
6
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84219771

SUPPORT

Plate

1шт.

2

84485478

FENDER

Long, Large Holes, 16 1/4" Wide

1шт.

3

84314815

ROD

Fender

1шт.

4

84216461

COLLAR

Locking

2шт.

5

84314821

FIXING PLATE

Mount, Left Fender

1шт.

6

86981677

WASHER,11mm ID x 30mm OD x 2.5mm Thk

6шт.

7

87342769

BOLT

3/8 - 16 x 1-1/2, DOR

4шт.

8

87343999

LOCK NUT

3/8 - 16, DOR

2шт.

9

84566834

MOUNT

Fender

2шт.

10

86981496

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

2шт.

11

86980422

BOLT,Hex, M12 x 35mm, Cl 8.8

2шт.

12

47379191

SPACER

SST

4шт.
