(39.100.AT[03]) - OUTER BOOM CRADLE, 90 BOOM

Запчасти Case IH PATRIOT 2250 (39.100.AT[03]) - OUTER BOOM CRADLE, 90 BOOM (39) - FRAMES AND BALLASTING

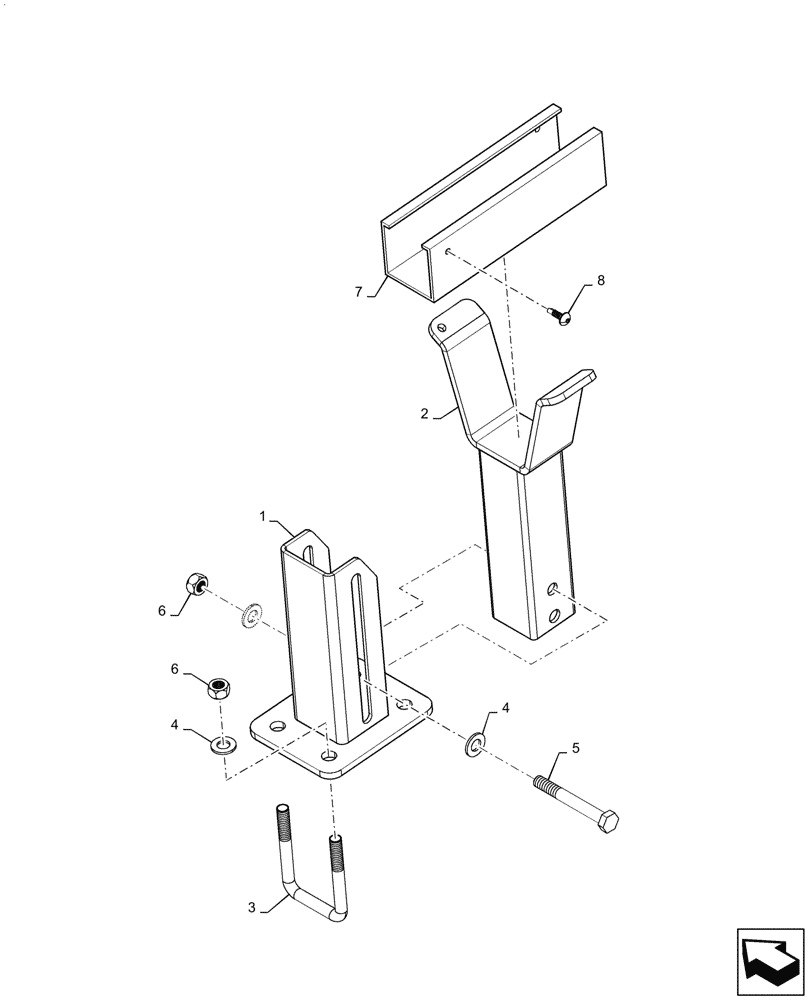

Схема запчастей Case IH PATRIOT 2250 - (39.100.AT[03]) - OUTER BOOM CRADLE, 90 BOOM (39) - FRAMES AND BALLASTING
2
8
7
1
5
6
4
6
3
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

48079610

Lower Cradle

MOUNT

4шт.

2

84303960

CRADLE

Upper

4шт.

3

47650282

U-BOLT

2.06" ID x 2-3/4" x 3/8"

8шт.

4

87529298

WASHER,11mm ID x 21mm OD x 2mm Thk

DOR

32шт.

5

86980408

BOLT,Hex, M10 x 1.5 x 80mm, Cl 8.8

8шт.

6

86980515

NUT,Hex, M10 x 1.5, Cl 8.8, DOR

24шт.

7

87602661

CHANNEL

Snap-On, 2" x 2" x 8"

4шт.

8

84206102

SCREW,7/8" - 24

Self Drilling

8шт.
