Запчасти Case IH 4420 (03-030) - ENGINE MOUNTING GROUP (01) - ENGINE

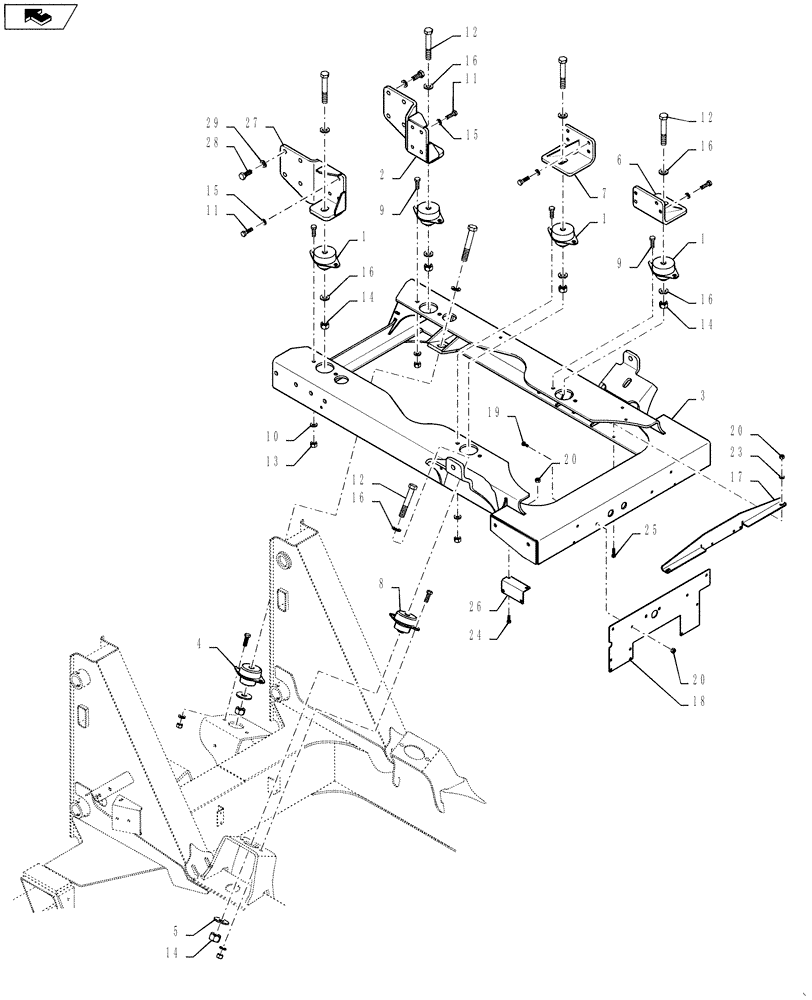

Схема запчастей Case IH 4420 - (03-030) - ENGINE MOUNTING GROUP (01) - ENGINE
29
20
23
6
12
16
26
19
14
4
8
11
17
home
11
5
25
1
15
10
9
16
28
2
20
14
3
16
24
7
13
15
12
1
20
18
12
16
27
14
1
9
16

Артикул

Название

Примечание

Количество

1

BN304252

MOUNTING PARTS

MOTOR 778

4шт.

2

87265495

MOUNTING PLATE

ENGINE/GEAR BOX LH

2шт.

3

84152638

ENGINE MOUNT

ENGINE MOUNT

1шт.

4

BN322889

MOUNTING PLATE

CENTER BONDED

2шт.

5

BN322925

WASHER

REBOUND M20

4шт.

6

87266227

MOUNTING PLATE

Engine, LH

1шт.

7

87266228

MOUNTING PLATE

Engine, RH

1шт.

8

BN324263

MOUNTING PLATE

CENTER BONDED

2шт.

9

87342014

BOLT,M12 x 1.75 x 35mm, Class 10.9

Hex, M12 x 35 CL10.9 DOR

16шт.

10

87529310

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13.5 x 28 x 4 mm, HDN, DOR

16шт.

11

87022683

BOLT,Hex, M12 x 40mm, Cl 10.9

16шт.

12

87341998

BOLT,Hex, M20 x 130mm, Cl 10.9

Hex, M20 x 130 CL10.9 DOR

8шт.

13

100038

NUT,M12 x 1.75, Cl 8

16шт.

14

87024336

NUT,M20 x 2.5, Cl 10

8шт.

15

86981496

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

16шт.

16

86625260

WASHER,21.8mm ID x 37.5mm OD x 4mm Thk

12шт.

17

87739925

MOUNT,VALVE

1шт.

18

342909A1

MOUNTING PLATE

HYD VALVES

1шт.

19

86980379

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

20

9991588

NUT,M8 x 1.25, Cl 8

8шт.

21

BN307971

SEALANT

thread

1шт.

22

BN1243001

LOCTITE

243-31 Removable

1шт.

23

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

24

86980380

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

2шт.

25

86980381

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8

2шт.

26

87266513

BRACKET, SUPPORTING

MOUNT, RETURN MANIFOLD

1шт.

27

87266705

MOUNTING PLATE

ENGINE GEAR BOX RH

1шт.

28

87605320

BOLT

Hex, 5/8"-11 x 1 1/2", G5

8шт.

29

87529306

WASHER,17.5mm ID x 30mm OD x 4mm Thk

17.5 x 30 x 4 mm HDN DOR

8шт.

Выбрано товаров: 29
