(29.100.03) - GEARBOX, PLANETARY, USED ON SN YAT027194 AND AFTER

Запчасти Case IH 3230 (29.100.03) - GEARBOX, PLANETARY, USED ON SN YAT027194 AND AFTER (29) - HYDROSTATIC DRIVE

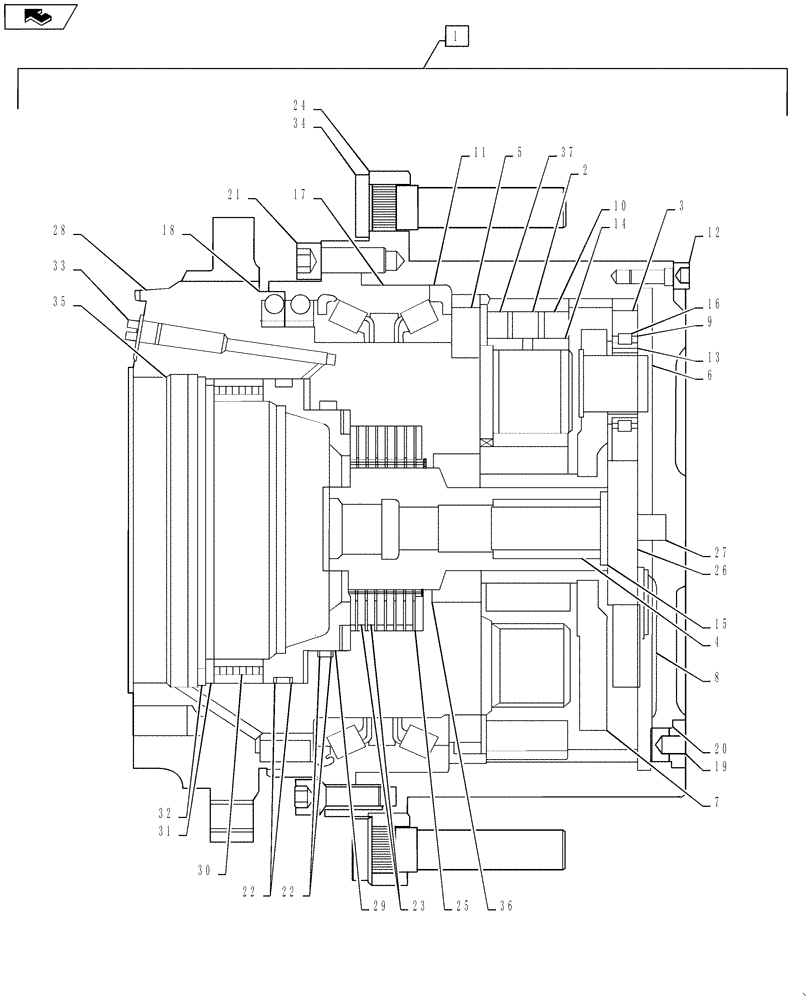

Схема запчастей Case IH 3230 - (29.100.03) - GEARBOX, PLANETARY, USED ON SN YAT027194 AND AFTER (29) - HYDROSTATIC DRIVE
23
27
1
22
34
4
15
28
17
9
21
13
6
24
35
29
19
22
30
8
32
18
20
31
2
5
11
10
36
26
16
home
3
7
33
37
12
25
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84280675

GEARBOX

Planetary 25.2:1

1шт.

84280675R

REMAN-GEARBOX

3230 (Used on SN YAT027194 AND AFTER) (7/09-)

1шт.

84280675C

CORE-GEARBOX

Return Number

1шт.

1

84280676

GEARBOX

Planetary 31:1

1шт.

84280676R

REMAN-GEARBOX

3230 SN YAT027194 and AFTER (7/09-)

1шт.

84280676C

CORE-GEARBOX

Return Number

1шт.

2

87550016

PLANETARY GEAR

4шт.

3

87550046

PLANETARY GEAR

25.2:1

3шт.

3

87550017

PLANETARY GEAR

31:1

3шт.

Not Shown

1шт.

4

87550018

UPPER LINK

GEAR, SUN

1шт.

5

84294030

NUT

SHAFT

1шт.

6

87550020

PIN

PLANET

3шт.

7

87550047

PLANET CARRIER

1шт.

7

87550021

PLANET CARRIER

1шт.

Not Shown

1шт.

8

NS

NOT SERVICED

Cover, End

1шт.

9

84294031

BEARING, ROLLER, CYL

CYLINDRICAL

3шт.

10

84294032

BEARING, ROLLER, CYL

CYLINDRICAL

4шт.

11

87550024

TAPERED BEARING

TAPERED

1шт.

12

87550025

BOLT

SOCKET HEAD

12шт.

13

87550026

SNAP RING

3шт.

14

87550030

SNAP RING

4шт.

15

87550031

SNAP RING

1шт.

16

87550032

RING

STAY

3шт.

17

87550033

O-RING

1шт.

18

87550034

SEAL

FACE

1шт.

19

87550035

PLUG

Screw

2шт.

20

87550036

RING

2шт.

21

87550037

BOLT

SOCKET HEAD

8шт.

22

87272657

SEAL KIT

GFT PLANETARY

1шт.

23

87272656

REPAIR KIT

BRAKE DISC

1шт.

Incl 25

1шт.

24

NS

NOT SERVICED

Gear, Ring

1шт.

25

NSS

NOT SOLD SEPARAT

Disc, Inner Brake

6шт.

26

87550038

O-RING

1шт.

26

87550048

UPPER LINK

GEAR, SUN

1шт.

26

87550039

UPPER LINK

GEAR, SUN

1шт.

27

87550041

SPACER

RING

1шт.

28

NS

NOT SERVICED

Spindle

1шт.

29

87550042

BRAKE

PISTON

1шт.

30

87550043

SPACER

RING

1шт.

31

84261635

BASE PLATE

Base Plate

1шт.

32

87550044

SNAP RING

1шт.

33

NS

NOT SERVICED

Plug, Screw

1шт.

34

87550045

STUD

10шт.

35

NS

NOT SERVICED

Plug, Cap

1шт.

36

87550049

SNAP RING

1шт.

37

84294033

DOWEL

Pin, Not Shown

2шт.
