Запчасти Case IH 3230 (75.130.35) - SPRAYBAR PLUMBING, TWS, 90 & 100, 6 SECTION, 20 (75) - SOIL PREPARATION

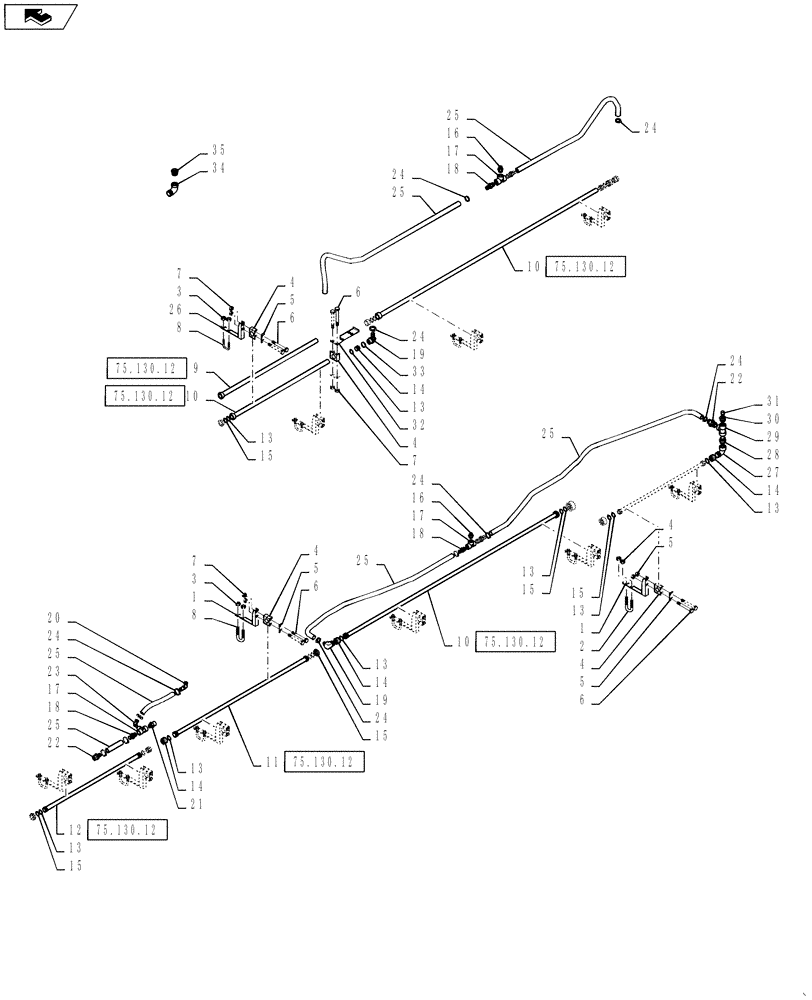

Схема запчастей Case IH 3230 - (75.130.35) - SPRAYBAR PLUMBING, TWS, 90 & 100, 6 SECTION, 20 (75) - SOIL PREPARATION
34
3
24
19
26
15
28
33
10
7
11
13
9
15
13
5
14
home
7
1
7
32
18
31
15
5
5
4
6
22
16
15
4
30
25
25
4
17
6
13
13
25
14
20
21
8
13
12
22
1
18
24
4
16
10
25
4
24
14
24
24
24
29
75.130.12
75.130.12
75.130.12
75.130.12
75.130.12
75.130.12
23
24
13
17
5
35
6
15
8
2
17
6
10
3
14
13
19
25
25
27
18
13

Артикул

Название

Примечание

Количество

1

BN323957

BRACKET

Spraybar Mount

20шт.

2

BN319918

U-BOLT,SQ BND 1.31" ID x 3/8"

BOLT "U" SQ BND 1.31 IDX3/8

4шт.

3

BN50759

LOCK NUT,3/8"-16, Nylon, Stainless

90' Boom

48шт.

3

BN50759

LOCK NUT,3/8"-16, Nylon, Stainless

100' Boom

52шт.

4

BN67054

CLAMP

1.315OD, 90' Boom

26шт.

4

BN67054

CLAMP

1.315OD, 100' Boom

28шт.

5

BN309483

PLATE

TOP, 90' Boom

26шт.

5

BN309483

PLATE

TOP, 100' Boom

28шт.

6

BN67050

BOLT,1/4"-20 X 3.00", Stainless Steel

90' Boom

52шт.

6

BN67050

BOLT,1/4"-20 X 3.00", Stainless Steel

100' Boom

56шт.

7

BN55359

LOCK NUT,1/4"-20, SS

90' Boom

52шт.

7

BN55359

LOCK NUT,1/4"-20, SS

100' Boom

56шт.

8

BN319919

U-BOLT

SQ BND 2.06 IDX3/8, 90' Boom

20шт.

8

BN319919

U-BOLT

SQ BND 2.06 IDX3/8, 100' Boom

22шт.

9

84159733

BOOM,20/30" Nozzle Spacing

SPRAYBAR, 20 X 3,TWS, ASM, 90' BOOM

4шт.

Refer to 75.130.12

1шт.

9

84159733

BOOM,20/30" Nozzle Spacing

SPRAYBAR, 20 X 3,TWS, ASM, 100' BOOM

2шт.

Refer to 75.130.12

1шт.

10

87671762

BOOM,106" Long, 6 Holes, 20" Nozzle Spacing

Spraybar, 6 Nozzles, 20" Nozzle Spacing, 106" Long, 90' BOOM

4шт.

Refer to 75.130.12

1шт.

10

87671762

BOOM,106" Long, 6 Holes, 20" Nozzle Spacing

Spraybar, 6 Nozzles, 20" Nozzle Spacing, 106" Long, 100' BOOM

6шт.

Refer to 75.130.12

1шт.

11

87671763

BOOM,85" Long, 5 Holes, 20" Nozzle Spacing

Spraybar, 5 Nozzles, 20" Nozzle Spacing, 85" Long

2шт.

Refer to 75.130.12

1шт.

12

87671764

BOOM,64-1/2" Long, 4 Holes, 20" Nozzle Spacing

Spraybar, 4 Nozzles, 20" Nozzle Spacing, 65" Long

2шт.

Refer to 75.130.12

1шт.

13

84181302

SEALING RING

SEALRING 1-5/16 X 1-9/16 CL 5 RECT SEAL

24шт.

14

87630102

FITTING,Adapter Coupler Body - TWS X 1 1/4" NPT FE

CPLG,1.25FP,1.83AT,1TWS,PP

12шт.

15

87630099

PLUG,1" SST

Flange Cap For Spraybar, Poly

12шт.

16

BN73649

NIPPLE,1" x 3/4" Poly Reducing Nipple

1 X 3/4 POLY

4шт.

17

BN73629

TEE

1POLY PIPE

6шт.

18

BN53476

FITTING,1" Male NPT x 1" Hose Barb, Poly

POLY 1 NPT X 1 HS

10шт.

19

BN2296590

90 ELBOW

1-1/4" MPT x 1" Hose Barb, Poly

6шт.

20

BN73575

FITTING

3/4 X1 SHK X90

2шт.

21

BN73656

NIPPLE,1-1/4" Male NPT x 1" Male NPT, Poly

1.25 X 1 POLY

2шт.

22

BN73657

FITTING,1-1/4" Male NPT x 1" Hose Barb, Poly

1-1/4" NPT x 1" Hose Barb, Poly

4шт.

23

BN53475

ELBOW,90 Degree Elbow, 1" Male NPT x 1" Hose Barb, Poly

1" NPT x 1" Hose Barb, Poly

2шт.

24

BN310447

HOSE CLAMP

#28, 304 SS

24шт.

25

BN53479

HOSE,1.00" ID BULK

EPDM Discharge

61.6'шт.

26

87562807

BRACKET, SUPPORTING

SPRAYBAR, 90' Boom

4шт.

26

87562807

BRACKET, SUPPORTING

SPRAYBAR, 100' Boom

6шт.

27

BN324890

ELBOW

90, 1.25 NPT STRT

2шт.

28

BN73659

FITTING

NIPPLE 1 1/4 X PIPE POLY

2шт.

29

BN73662

TEE

1-1/4", Poly

2шт.

30

BN73653

BUSHING,1-1/4" Male NPT x 3/4" Female NPT, Poly

Reducer, 1-1/4" MPT x 3/4" FPT, Poly

2шт.

31

BN73550

BUSHING

3/4 X 1/4 RED. POLY

2шт.

32

84265002

RETAINER

RETAINER, HOSE

2шт.

33

BN310448

HOSE CLAMP

#28, Stainless Steel

2шт.

34

87630098

45 ELBOW,QN Hose Shank - 1" SST x 1 1/4" Sweep 45 Degree

1шт.

35

87630100

REDUCER FITTING,QN 1" SST x 3/4" NPT FE Adapter

1 TWS .75 FPPP

1шт.

Выбрано товаров: 50
