(55.404.BS[04]) - CAB MOUNTED HID WORK LIGHTS & WIRING

Запчасти Case IH 2240 (55.404.BS[04]) - CAB MOUNTED HID WORK LIGHTS & WIRING (55) - ELECTRICAL SYSTEMS

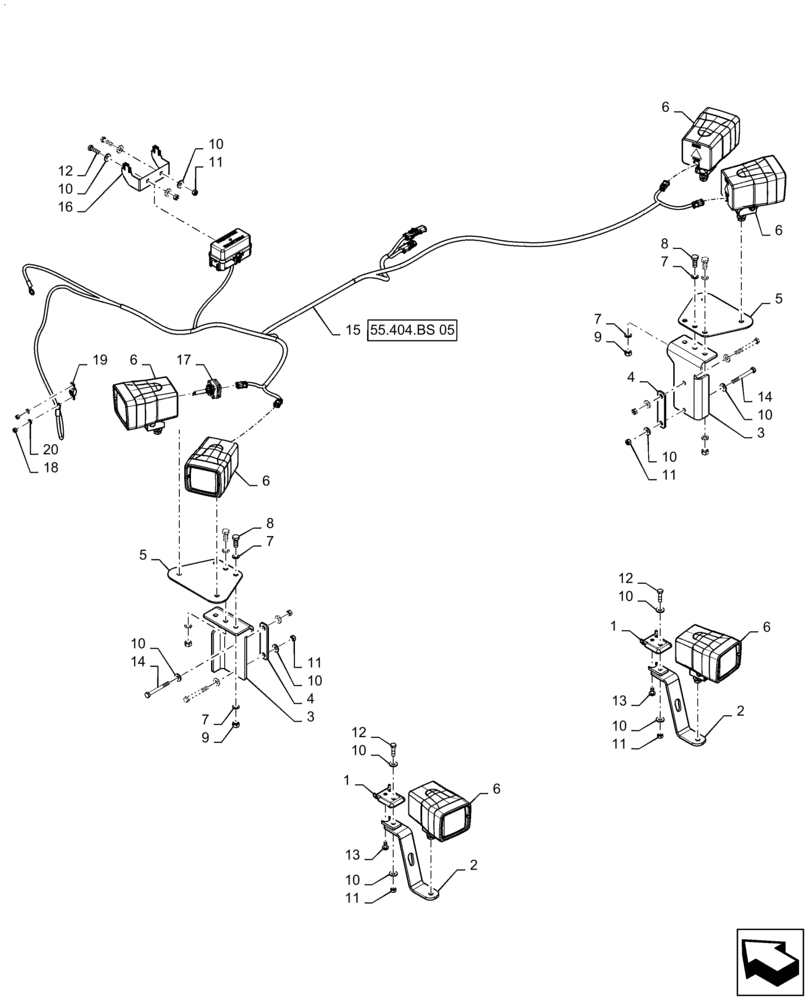

Схема запчастей Case IH 2240 - (55.404.BS[04]) - CAB MOUNTED HID WORK LIGHTS & WIRING (55) - ELECTRICAL SYSTEMS
10
8
5
10
10
3
4
2
10
14
2
8
11
13
1
10
11
1
14
10
6
12
7
12
13
10
4
6
6
7
19
18
7
7
55.404.bs 05
5
11
16
10
10
15
12
9
6
3
11
6
6
10
9
17
11
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84317202

BRACKET

Retainer

2шт.

2

47400395

MOUNT

Light

2шт.

3

47400400

BRACKET

Angle

2шт.

4

87632103

PLATE

Backing

2шт.

5

47400397

PLATE

Top

2шт.

6

87529382

WORK LAMP

HID

6шт.

7

86981495

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

8шт.

8

86980400

BOLT,Hex, M10 x 25mm, Cl 8.8, Full Thd

4шт.

9

86980515

NUT,Hex, M10 x 1.5, Cl 8.8, DOR

4шт.

10

87529316

WASHER,9mm ID x 21mm OD x 2.5mm Thk

16шт.

11

86980514

LOCK NUT,Hex, M8, Cl 8, DOR

8шт.

12

86980381

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8

4шт.

13

84187810

SCREW,Torx Pan Hd, M8 x 16mm, Cl 8.8

2шт.

14

87341844

BOLT,Hex, M8 x 75mm, Cl 8.8

4шт.

15

47577633

WIRE HARNESS

HID

1шт.

See 55.404.BS 05

1шт.

16

47481254

MOUNT

Fuse Box

1шт.

17

87722023

BULB,HID, 85V, 35W

6шт.

18

84401337

NUT

M5, DOR

2шт.

19

84174070

FUSE,30A, Orange

1шт.

20

87529301

WASHER,5.6mm ID x 10mm OD x 1mm Thk

2шт.
