(39.130.AB[03]) - BOOM CRADLE

Запчасти Case IH 2240 (39.130.AB[03]) - BOOM CRADLE (39) - FRAMES AND BALLASTING

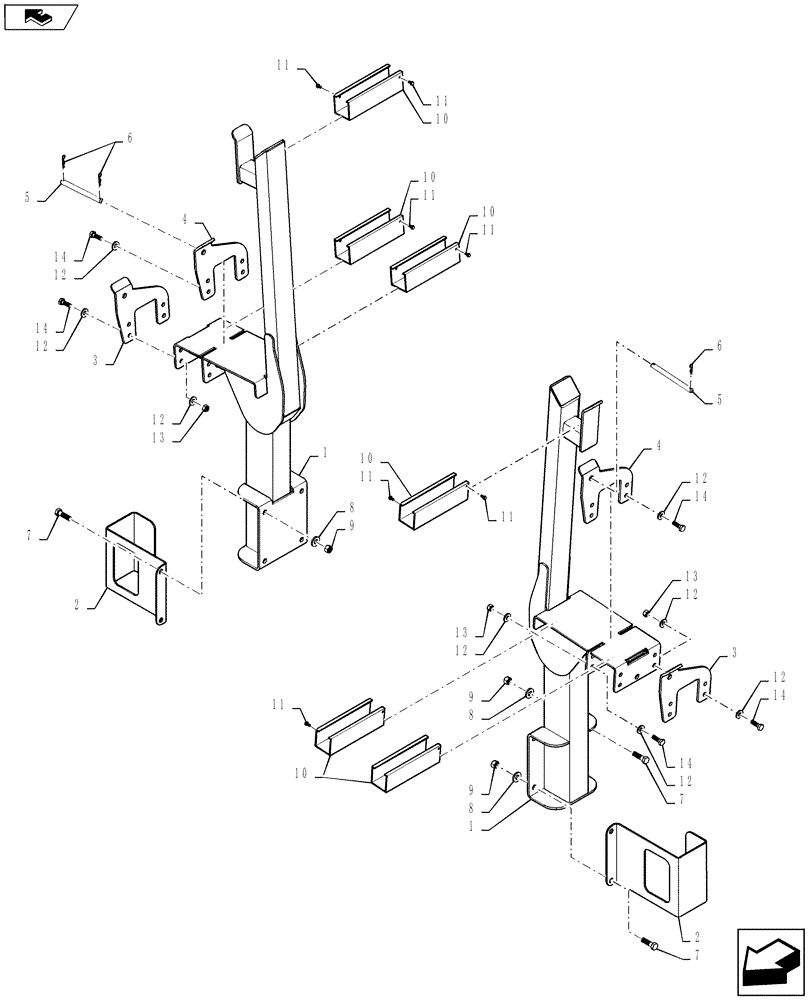

Схема запчастей Case IH 2240 - (39.130.AB[03]) - BOOM CRADLE (39) - FRAMES AND BALLASTING
13
8
10
11
13
7
3
9
5
14
1
12
10
6
8
14
7
11
11
10
12
4
6
7
2
12
3
9
5
1
11
11
9
10
12
12
11
14
14
12
10
home
12
4
14
11
8
2
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47366122

CRADLE

Inner Boom

2шт.

2

84317929

SUPPORT

Cradle Light

2шт.

3

47540758

GUIDE

LH

2шт.

4

47540756

GUIDE

RH

2шт.

5

47405052

PIN

Boom Lock

2шт.

6

BN71006

COTTER PIN

1/8", #11

4шт.

7

86980423

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8, Full Thd

8шт.

8

87529310

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13.5 x 28 x 4 mm, HDN, DOR

8шт.

9

86980516

NUT,Prev Torque, Hex, M12, 1.75 Pitch, Cl 8, DOR

8шт.

10

87602661

CHANNEL

Boom Rest, Snap-On, 2" x 2" x 8"

6шт.

11

47964322

SCREW

Tapping, #12 x 7/8"

12шт.

12

87529312

WASHER,11mm ID x 24mm OD x 3mm Thk

32шт.

13

86980515

NUT,Hex, M10 x 1.5, Cl 8.8, DOR

16шт.

14

86980401

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

16шт.
