Запчасти Case IH 2150 (77.104.AB[02]) - MARKER 40 FOOT (77) - SEEDING/PLANTING

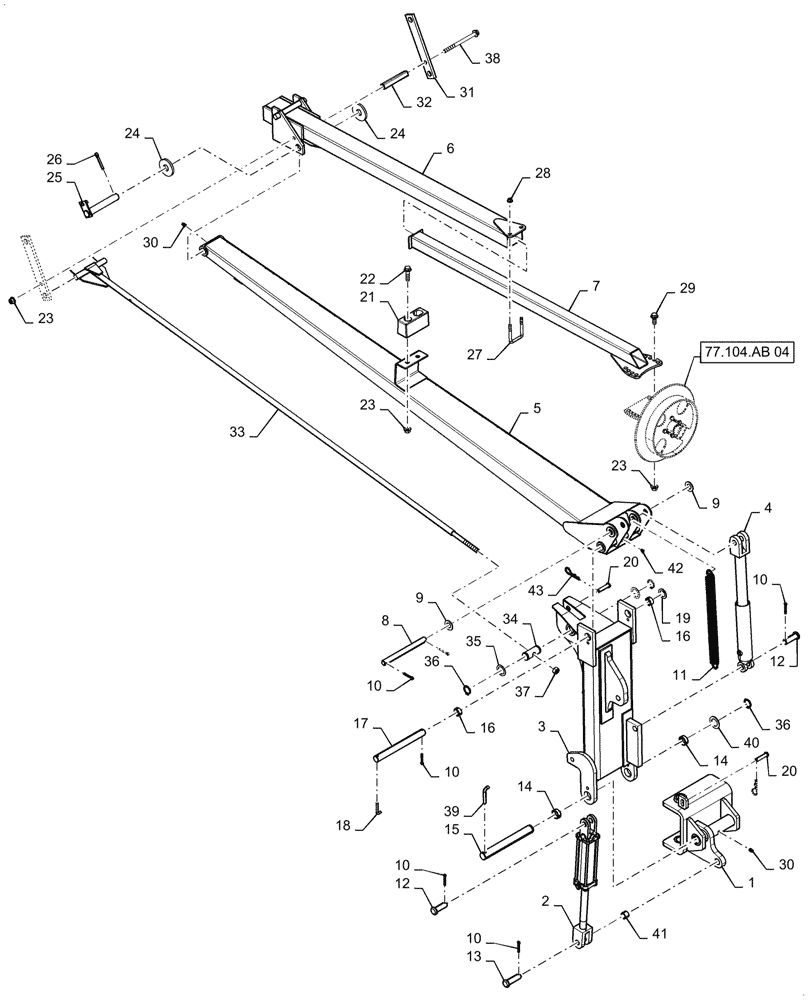

Схема запчастей Case IH 2150 - (77.104.AB[02]) - MARKER 40 FOOT (77) - SEEDING/PLANTING
77.104.ab 04
28
8
14
9
10
33
24
36
7
40
20
27
1
16
19
36
35
38
42
22
25
20
10
11
26
12
18
5
3
10
16
37
12
6
2
14
17
31
39
10
15
41
30
23
32
4
9
10
13
34
43
23
21
23
29
24
30

Артикул

Название

Примечание

Количество

1

87650715

FRAME

Right Inner Marker Red

1шт.

1

87650731

FRAME

Left Inner Marker Red

1шт.

2

86991779

HYDRAULIC CYLINDER,Double Acting, 31.75mm Rod, 203.2mm Stroke

1шт.

3

84241947

ARM

Marker Red

1шт.

4

87430675

HYDRAULIC CYLINDER,50.8mm Rod, 204.72mm Stroke

1шт.

5

427795A1

ARM

Middle

1шт.

6

427797A1

TUBE

Outer arm

1шт.

7

427799A1

TUBE

Adjusting

1шт.

8

441257A1

PIN,25.4mm OD x 265mm L

1шт.

9

86632592

WASHER,1.06" ID x 2" OD x 0.13" Thk

2шт.

10

300423

COTTER PIN,M6.3 x 50

6шт.

11

1277583C1

COIL SPRING

Marker Assist

1шт.

12

87023161

HEADED PIN,1" x 3"

2шт.

13

439-51656

HEADED PIN,1" x 3 1/2", G5

1шт.

14

1268054C1

BUSHING,38.18mm ID x 45.47mm OD x 19.05mm L

2шт.

15

47761426

PIN

Marker

1шт.

16

1268053C1

BUSHING,38.1mm ID x 44.45mm OD x 19.05mm L

2шт.

17

406321A1

PIVOT PIN

Outer Arm

1шт.

18

408034A1

PIN

J lock 9.53"

1шт.

19

86632583

WASHER,1.28" ID x 2" OD x 0.12" Thk

1шт.

20

86624085

HEADED PIN,15.88mm OD x 69.85mm L

2шт.

21

437020A1

BUMPER

Marker Pad

1шт.

22

87675533

BOLT,M16 x 75.4mm, Cl 10.9

2шт.

23

87016581

FLANGE NUT,M16 x 2, CI 10

5шт.

24

406320A1

WASHER

Link Pivot

2шт.

25

402227A1

SPECIAL PIN

Lock Pin

1шт.

26

300602

COTTER PIN

Cotter 10 x 63 mm

1шт.

27

47781065

U-BOLT

M12

1шт.

28

86619803

FLANGE NUT

M12 x 1.75"

2шт.

29

87495304

FLANGE BOLT,M6 x 55.4mm, Cl 10.9

2шт.

30

80714

LUBE NIPPLE,1/4"-28 NPT x .54" lg

2шт.

31

47626107

BAR

Link

2шт.

32

427803A1

TUBE

Spacer

1шт.

33

84243618

ROD

40 Foot Link Red

1шт.

34

406319A1

TRUNNION

Marker

1шт.

35

86632585

WASHER,1.53" ID x 2.25" OD x 0.06" Thk

2шт.

36

86632531

SNAP RING,#150, Ext

3шт.

37

86632685

LOCK NUT

3./4"

1шт.

38

87028053

BOLT,Hex Flg, M16 x 210, 10.9

1шт.

39

408033A1

PIN

12.7 x 86 mm

1шт.

40

86632586

WASHER,1.53" ID x 2.5" OD x 0.11" Thk

1шт.

41

64601C1

BUSHING

Tention

1шт.

42

80721

LUBE NIPPLE,1/4"-28 x 45 Degree

1шт.

43

1978738C1

HAIR PIN COTTER

2шт.

Выбрано товаров: 44
