Запчасти Case IH 1200PT (L.40.A[23]) - LAYOUT LIQUID FERTILIZER TONGUE HOSE ROUTING, 12/23 ROW & 16/31 ROW - FRONT DETAILS (BSN CBJ022251) L - Field Processing

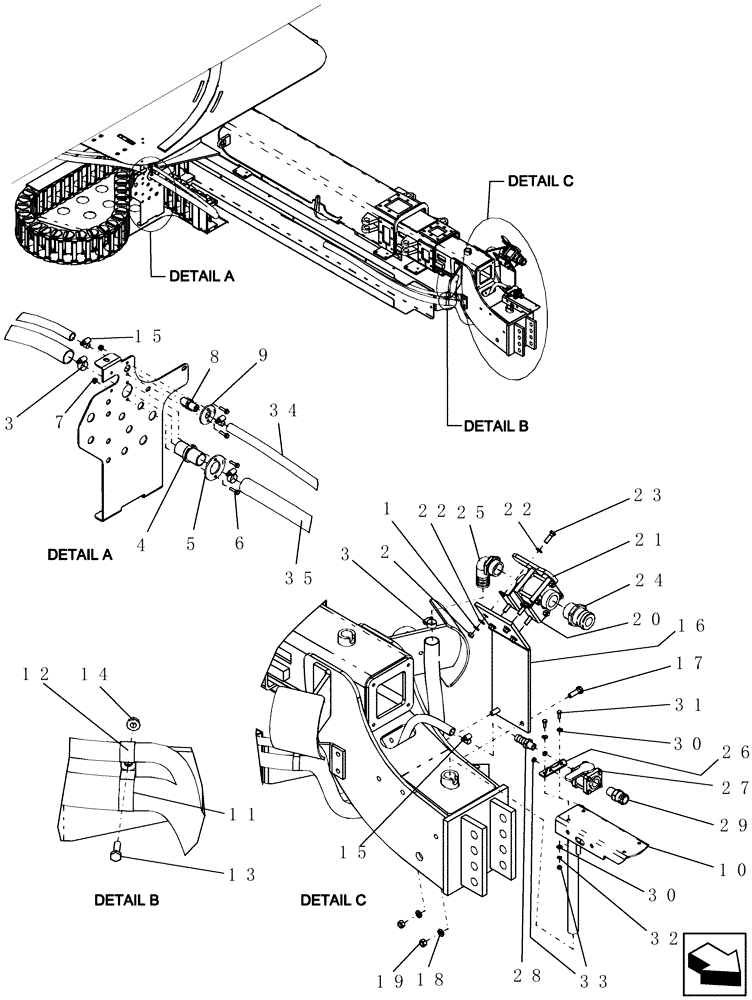

Схема запчастей Case IH 1200PT - (L.40.A[23]) - LAYOUT LIQUID FERTILIZER TONGUE HOSE ROUTING, 12/23 ROW & 16/31 ROW - FRONT DETAILS (BSN CBJ022251) L - Field Processing
15
32
11
22
16
17
29
10
1
35
14
28
24
8
31
30
12
7
30
18
4
34
5
19
6
21
2
9
3
23
33
22
25
15
26
27
20
3
13

Артикул

Название

Примечание

Количество

1

80680

LOCK WASHER,3/8 0.381 CST ZND

4шт.

2

9628503

NUT,3/8"-16, G5

4шт.

3

513309

HOSE CLAMP,1-1/16” - 2”, Worm Gear

4шт.

4

412686A1

FITTING,1-1/2" x 1-1/2" Hose Barb

poly str 1 1/2" hb x 1 1/2" hb

1шт.

5

427977A1

DISC

retaining plate 1 1/2 barb

1шт.

6

86511443

BOLT,Hex Serr, 1/4" - 20 x 1", 5SPL, Full Thd

4шт.

7

523282

SERRATED NUT,Flg, USR, 1/4"-20

4шт.

8

412685A1

FITTING,3/4" x 3/4" Hose Barb

poly str 3/4"hb 3/4"hb

1шт.

9

427979A1

DISC

retaining plate 1 1/2 barb

1шт.

10

427975A1

SUPPORT

hose mount - short

1шт.

11

603022

CLAMP,44.4mm, Coat, 10.3mm Bolt Hole, P Type

1шт.

12

9827902

CLAMP,25.4mm, Coat, 10.3mm Bolt Hole, P Type

1шт.

13

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

14

145458

SERRATED NUT,5/16"-18 GR 5 ZND

1шт.

15

9706921

HOSE CLAMP,12.7mm - 35mm

3шт.

16

87428094

BRACKET

ball valve, fertilizer

1шт.

17

87689

BOLT,1/2"-13 x 1.813" OAL, Gr 5

2шт.

18

80679

LOCK WASHER,1/20.507 CST ZND

2шт.

19

280431

NUT,1/2"-13, G5

2шт.

20

87419379

BRACKET

ball valve

2шт.

21

413087A1

CHECK VALVE

ball 1 1/2" ports

1шт.

22

87016

WASHER,0.41" ID x 0.81" OD x 0.07" Thk

8шт.

23

88011

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

4шт.

24

86988594

ADAPTER,1-1/2" Male Adapter-1-1/2" Male Thread

1 1/2" 1 1/5" mpt

1шт.

25

87419378

FITTING,1-1/2" Male Thread x 1-1/2" 90 Degree Hose Barb

1 1/2" mpt x 1 1/2" hb

1шт.

26

87428024

BRACKET

3/4" ball valve

1шт.

27

413088A1

VALVE,3/4" Full Port Valve

ball 3/4" fp

1шт.

28

413084A1

FITTING

poly str 3/4" mp 3/4" mp

1шт.

29

86988602

COUPLING,3/4" Male Adapter-3/4" Male Thread

3/4" 3/4" mpt

1шт.

30

87361

WASHER,0.28" ID x 0.62" OD x 0.07" Thk

4шт.

31

9707580

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5, Full Thd

2шт.

32

80682

LOCK WASHER,1/4"

2шт.

33

7770

NUT,Hex, 1/4 - 20, Cl 5

2шт.

34

NSS

NOT SOLD SEPARAT

HOSE .75" X 394" , 10008MM

1шт.

12/23 row planter

1шт.

Cut from 86993466

1шт.

34

NSS

NOT SOLD SEPARAT

HOSE .75" X 444", 11278MM

1шт.

Cut from 86993466

1шт.

16/31 row planter

1шт.

35

NSS

NOT SOLD SEPARAT

HOSE 1.5" X 394", 10008MM

1шт.

12/23 row planter

1шт.

Cut from 86993466

1шт.

35

NSS

NOT SOLD SEPARAT

HOSE 1.5" X 444", 11278MM

1шт.

Cut from 86993466

1шт.

16/31 row planter

1шт.

Выбрано товаров: 45
