Запчасти Case IH 100 (B-31) - MULTIPLE DRILL DISK MARKER EXTENSION FRAME

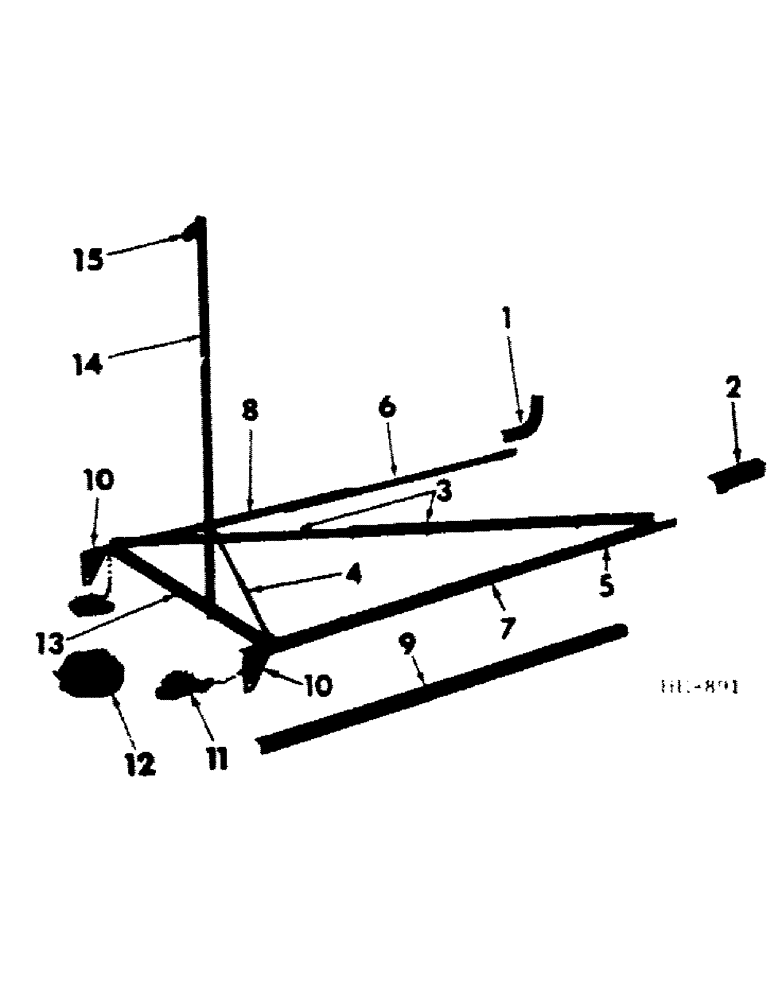

Схема запчастей Case IH 100 - (B-31) - MULTIPLE DRILL DISK MARKER EXTENSION FRAME
10
2
11
15
9
12
1
14
3
10
13
4
6
7
5
8

Артикул

Название

Примечание

Количество

1

592279R1

ANGLE, frame mounting rear LH

1шт.

1

592280R1

ANGLE, frame mounting rear RH (Shown)

1шт.

180175

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

1/2 X 1-1/4" BOLT

1шт.

180177

BOLT,Hex, 1/2" - 13 x 1 1/2", Gr 5

1/2 X 1-1/2" BOLT

1шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

2шт.

120384

WASHER,1/2"

LOCK, 1/2"

2шт.

2

592277R1

ANGLE, frame mounting front LH

1шт.

2

592278R1

ANGLE, frame mounting front RH (Shown)

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 X 1" BOLT

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8 X 1-1/4" BOLT

1шт.

180179

BOLT,Hex, 1/2" - 13 x 1 3/4", Gr 5

1/2 X 1-3/4" BOLT

1шт.

20285H

WASHER

13/32 X 3/4 X 11 GA WASHER

2шт.

16038R1

WASHER

17/32 X 1 X 11 GA WASHER

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

120384

WASHER,1/2"

LOCK, 1/2"

1шт.

3

592266R1

ANGLE, cross tie

2шт.

180147

SCREW,Hex, 7/16" - 14 x 1 1/4", Gr 5

7/16 X 1-1/4" BOLT

3шт.

NLS

NO LONGER SERVICED

7/16" NUT

3шт.

120383

LOCK WASHER,Helical Spring, 7/16"

WASHER, LOCK, 7/16"

3шт.

4

592269R1

BRACE, rope guide

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 X 1" BOLT

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

5

592261R1

ANGLE, frame front

1шт.

6

592262R1

ANGLE, frame rear

1шт.

600179R1

SPACER,13.9mm ID x 21.34mm OD x 14.3mm L

FRAME ANGLE PIVOT SPACER

2шт.

178374R1

WASHER

17/32 X 1-1/4 X 16 GA WASHER

2шт.

180177

BOLT,Hex, 1/2" - 13 x 1 1/2", Gr 5

1/2 X 1-1/2" BOLT

2шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

2шт.

120384

WASHER,1/2"

LOCK, 1/2"

2шт.

7

592263R1

ANGLE, frame extension front

1шт.

8

592264R1

ANGLE, frame extension rear

1шт.

180147

SCREW,Hex, 7/16" - 14 x 1 1/4", Gr 5

7/16 X 1-1/4" BOLT

4шт.

271501

SOCKET

7/16" NUT

4шт.

120383

LOCK WASHER,Helical Spring, 7/16"

WASHER, LOCK, 7/16"

4шт.

9

592285R1

ANGLE, marker extension front (Two required if both LH & RH marker are to be extended)

1шт.

180145

BOLT,Hex, 7/16" - 14 x 1", Gr 5

7/16 X 1" BOLT

1шт.

NLS

NO LONGER SERVICED

7/16" nut

1шт.

120383

LOCK WASHER,Helical Spring, 7/16"

WASHER, LOCK, 7/16"

1шт.

9

592286R1

ANGLE, marker extension rear (Two required if both LH & RH marker are to be extended)

1шт.

180145

BOLT,Hex, 7/16" - 14 x 1", Gr 5

7/16 X 1" BOLT

1шт.

271501

SOCKET

7/16" NUT

1шт.

120383

LOCK WASHER,Helical Spring, 7/16"

WASHER, LOCK, 7/16"

1шт.

10

592265R1

BLOCK, mounting

2шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 X 1" BOLT

4шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

11

592272R91

CHAIN, marker

2шт.

113-257

BOLT,Hex, 3/8" - 16 x 2-1/2", Gr 5

3/8 X 2-1/2" BOLT (Chains together)

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

12

ROPE, marker pull & balance 3/8" sisal x 75 ft (Dealer to purchase locally)

1шт.

13

592267R1

ANGLE, frame tie brace

1шт.

113-233

BOLT,Hex, 3/8" - 16 x 1-3/4", Gr 5

2шт.

469668R1

WASHER

13/32 X 3/4 X 16 GA WASHER

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

14

592268R1

ANGLE, rope guide

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 X 1" BOLT

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

15

43323A

PULLEY

rope guide

1шт.

87013867

RIVET,But Hd, 1/4" x 1"

1/4 X 1" RD-HD RIVET

1шт.

13065R1

3/8 X 1" C-PIN

1шт.

Выбрано товаров: 65
