Запчасти Case IH 100 (B-28) - DISK MARKER

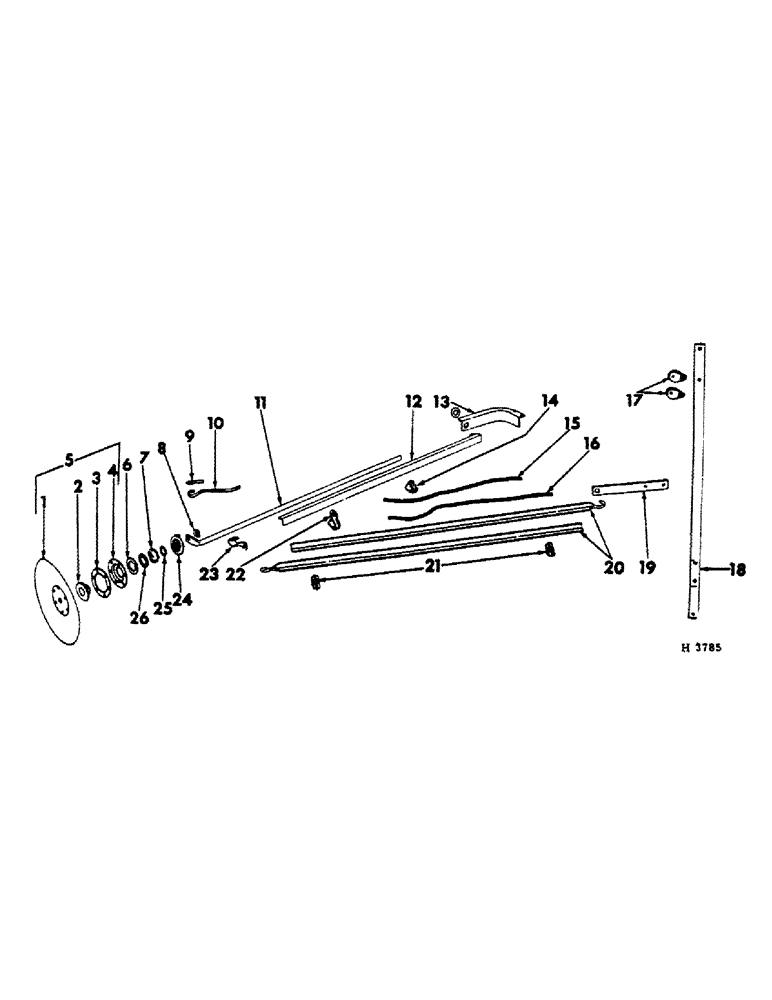

Схема запчастей Case IH 100 - (B-28) - DISK MARKER
5
17
12
15
7
24
1
23
8
3
20
22
4
18
21
9
19
2
6
26
16
11
14
13
10
25

Артикул

Название

Примечание

Количество

1

NA42304

DISC

BLADE, marker (Includes N42900, plug)

1шт.

N42900

MARKER BLADE PLUG

1шт.

13945R1

RIVET,Csk, 1/4" x 5/8"

1/4 X 5/8" - 74 DEGREE CSK-HD RIVET

6шт.

2

N2614

BLOCK

disk brg

1шт.

620156R1

BOLT

1/2 - NF X 2" SQ-HD BOLT

1шт.

120371

NUT,1/2"-20, G5

1шт.

3

N62375

GASKET

disk blade paper

1шт.

4

N2615

HUB

disk blade

1шт.

5

620446R91

DISK ASSEMBLY, marker, Composed of

1шт.

NA42304

DISC

BLADE

1шт.

N2614

BLOCK

1шт.

620156R1

BOLT

1шт.

N62375

GASKET

1шт.

N2615

HUB

1шт.

120371

NUT,1/2"-20, G5

1шт.

13945R1

RIVET,Csk, 1/4" x 5/8"

6шт.

6

N2616

WASHER

RING, dust

1шт.

7

620075R1

RETAINER

felt spg LH

1шт.

7

620076R1

RETAINER

felt spg RH (Shown)

1шт.

8

N32572

CLIP

bolt nut locking

1шт.

9

FA4916

SPRING

rope guard locking

1шт.

106883

RIVET,Truss Hd, 3/16" x 3/8"

1шт.

10

615712R91

GUIDE

marker rope (Includes 106883, rivet & FA4916, spring)

1шт.

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8 X 3/4" CRG BOLT

1шт.

Q1581

13/32 SQ-HOLE X 1-1/2 X 16 GA WASHER

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

11

NA62676

SHAFT, disk

1шт.

12

600537R91

ANGLE, marker rear LH

1шт.

12

600538R91

ANGLE, marker rear RH (Shown)

1шт.

21715R1

WASHER

29/32 X 1-3/4 X 11 GA WASHER

1шт.

432-1624

COTTER PIN,1/4" x 1 1/2"

Pin, Split (Cotter), 1/4" x 1 1/2"

1шт.

13

604236R1

HANGER, disk marker LH

1шт.

13

604237R1

HANGER, disk marker RH (Shown)

1шт.

180121

BOLT,Hex, 3/8" - 16 x 7/8", Gr 5

3/8 X 7/8" BOLT

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

14

600529R1

CLAMP, rear angle inner

1шт.

19579R1

SET SCREW

7/16 X 7/8" SQ-HD CUP-PT SET SCREW

1шт.

15

ROPE, 3/8" sisal x 27 ft balance LH marker

1шт.

ROPE, 3/8" sisal x 42 ft pull RH marker (Dealer to purchase locally)

1шт.

17

43323A

PULLEY

lifting & balance rope

2шт.

13065R1

3/8 X 1" C-PIN

2шт.

18

608368R1

STRAP, pulley post LH

1шт.

18

608369R1

STRAP, pulley post RH (Shown)

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 X 1" BOLT

3шт.

120377

NUT,3/8" - 16, Gr 5

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

19

604345R1

STRAP, marker pivot

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8 X 1-1/4" BOLT

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

20

600536R1

ANGLE, marker front

2шт.

21

457A

CLAMP, front marker angle

2шт.

184366

SUPPORT

7/16 X 1-1/4" SQ-HD CUP-PT SET SCREW

1шт.

22

600530R1

CLAMP

rear marker angle

1шт.

19579R1

SET SCREW

7/16 X 7/8" SQ-HD CUP-PT SET SCREW

1шт.

23

600534R1

CONNECTION, front marker angle

1шт.

598811R1

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 1 3/4", Gr 5

3/8 X 1-3/4" CRG BOLT

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

24

620479R1

CLAMP

BRACKET, marker disk brg

1шт.

109461

LUBE NIPPLE,1/8"-27 x .66 lg

NIPPLE, LUBE, 1/8"-27 x .66 lg

1шт.

25

615991R1

WASHER

1-3/32 x 1-1/2 x 26 gauge

1шт.

26

M10

FELT

WASHER, marker disk special felt

1шт.

Выбрано товаров: 64
