Запчасти Case IH 100 (B-25) - GRASS HOPPER UNIT

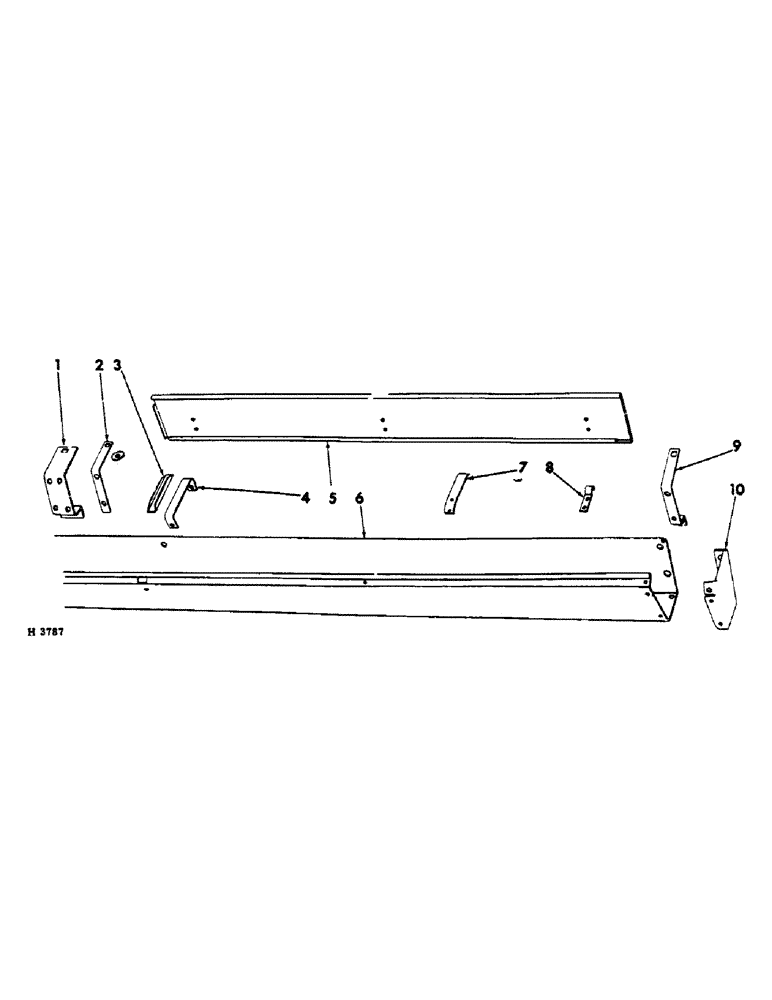

Схема запчастей Case IH 100 - (B-25) - GRASS HOPPER UNIT
6
7
10
2
5
1
4
3
8
9

Артикул

Название

Примечание

Количество

1

604277R1

BRACKET, support center (24 x 7)

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

4шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

2

603703R1

BRACKET, support center (14 x 6, 16 x 6, 24 x 6 & 20 x 7)

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

3/8 X 5/8" BOLT

2шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

510579R1

WASHER

13/32 X 1-1/4 X 16 GA WASHER

1шт.

16038R1

WASHER

17/32 X 1 X 11 GA WASHER

1шт.

3

N32063

GUTTER, water (1 used 12 x 6, 14 x 6 & 16 x 6) (2 used 24 x 6, 20 x 7 & 24 x 7)

1шт.

4

603702R1

BRACE, water gutter (1 used 12 x 6, 14 x 6 & 16 x 6) (2 used 24 x 6, 20 x 7 & 24 x 7)

1шт.

113954

SCREW

1/4 X 3/8" SLT-RD-HD SCREW

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

3/8 X 5/8" BOLT

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

1шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

5

604507R1

LID, 10 x 6 hopper

1шт.

5

604284R1

LID, 24 x 6 & 20 x 7 hopper center

1шт.

5

604278R1

LID, 12 x 6 hopper LH

1шт.

5

604280R1

LID, 14 x 6 hopper LH

1шт.

5

609210R1

LID, 16 x 6 hopper LH

1шт.

5

604282R1

LID, 24 x 6 hopper LH

1шт.

5

604285R1

LID, 20 x 7 hopper LH

1шт.

5

604287R1

LID, 24 x 7 hopper LH

2шт.

5

604279R1

LID, 12 x 6 hopper RH

1шт.

5

604281R1

LID, 14 x 6 hopper RH

1шт.

5

609211R1

LID, 16 x 6 hopper RH

1шт.

5

604283R1

LID, 24 x 6 hopper RH

1шт.

5

604286R1

LID, 20 x 7 hopper RH

1шт.

5

604288R1

LID, 24 x 7 hopper RH

2шт.

6

604508R1

HOPPER, 10 x 6 grass

1шт.

6

604289R1

HOPPER, 12 x 6 grass

1шт.

6

604290R1

HOPPER, 14 x 6 grass

1шт.

6

594771R1

HOPPER, 16 x 6 w/single rockshaft

1шт.

6

609212R1

HOPPER, 16 x 6 w/double rockshaft

1шт.

6

604291R1

HOPPER, 24 x 6 grass

1шт.

6

604292R1

HOPPER, 20 x 7 grass

1шт.

6

604293R1

HOPPER, 24 x 7 grass LH

1шт.

6

604294R1

HOPPER, 24 x 7 RH

1шт.

7

603701R1

BRACE, inside hopper (1 used 10 x 6) (2 used 12 x 6, 14 x 6 & 16 x 6) (3 used 24 x 6 & 20 x 7) (4 used 24 x 7)

1шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW

2шт.

110633

NUT,#10-24

2шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

2шт.

8

N32057

HINGE, hopper lid

1шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW (Outer)

1шт.

110500

SCREW,Slotted Rd Hd, #10-24 x 1/2"

NO. 10 X 1/2" SLT-RD-HD SCREW (Center)

1шт.

110633

NUT,#10-24

1шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

1шт.

9

604275R1

BRACKET, outer support LH (Shown)

1шт.

9

604276R1

BRACKET, outer support RH

1шт.

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8 X 3/4" CRG BOLT

2шт.

16038R1

WASHER

17/32 X 1 X 11 GA WASHER

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

10

603712R1

HEAD, grass hopper LH (Shown)

1шт.

10

603713R1

HEAD, grass hopper RH

1шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW

12шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

4шт.

110633

NUT,#10-24

12шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

12шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

Выбрано товаров: 65
