Запчасти Case IH 100 (B-22) - FERTILIZER HOPPER UNIT

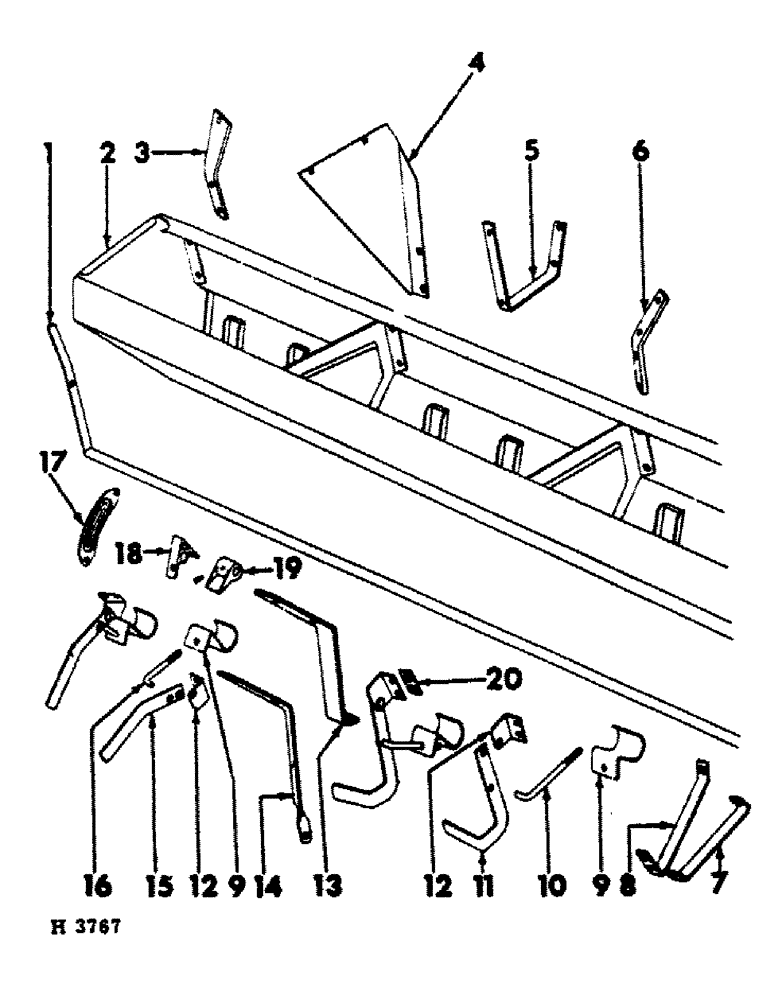

Схема запчастей Case IH 100 - (B-22) - FERTILIZER HOPPER UNIT
12
12
14
8
9
13
6
7
10
3
2
20
16
5
9
18
1
17
11
4
15
19

Артикул

Название

Примечание

Количество

1

604493R11

ROD, 10 x 6 fertilizer gate

1шт.

1

604132R11

ROD, 12 x 6 fertilizer gate

1шт.

1

604133R11

ROD, 14 x 6 fertilizer gate

1шт.

1

594761R11

ROD, 16 x 6 single rockshaft

1шт.

1

609190R11

ROD, 16 x 6 double rockshaft

2шт.

1

604134R11

ROD, 24 x 6 fertilizer gate

2шт.

1

604135R11

ROD, 20 x 7 fertilizer gate

2шт.

1

604136R11

ROD, 24 x 7 fertilizer gate

2шт.

598802R1

CARRIAGE BOLT,Short NK, 5/16"-18 x 3/4", G5, Full Thd

5/16 X 3/4" CRG BOLT

1шт.

7500032

BUSHING

5/16" WING NUT

1шт.

2

609196R91

HOPPER, 16 x 6 w/double rockshaft

1шт.

2

604501R91

HOPPER, 10 x 6 fertilizer

1шт.

2

604194R91

HOPPER, 12 x 6 fertilizer

1шт.

2

604195R91

HOPPER, 14 x 6 fertlizer

1шт.

2

594764R91

HOPPER, 16 x 6 w/single rockshaft

1шт.

2

604196R91

HOPPER, 24 x 6 fertilizer

1шт.

2

604197R91

HOPPER, 20 x 7 fertilizer

1шт.

2

604198R91

HOPPER, 24 x 7 fertilizer

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

3/8 X 5/8" BOLT

6шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 X 1" BOLT

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8 X 1-1/4" BOLT

2шт.

120377

NUT,3/8" - 16, Gr 5

9шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

9шт.

3

604146R1

SPACER, hopper support LH (Shown)

1шт.

3

604147R1

SPACER, hopper support RH

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8 X 1-1/4" BOLT

6шт.

120377

NUT,3/8" - 16, Gr 5

6шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

6шт.

4

604353R1

GUARD, feed shaft LH (Shown)

1шт.

4

604354R1

GUARD, feed shaft RH

1шт.

598794R1

CARRIAGE BOLT,1/4" - 20 x 1/2", Grade 5

1/4 X 1/2" CRG BOLT

2шт.

180077

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

5/16 X 3/4" BOLT

2шт.

120376

NUT,5/16"-18, G5

2шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

2шт.

5

604150R1

BRACE, main inside (10 x 6, 12 x 6, 14 x 6 & 16 x 6)

2шт.

180121

BOLT,Hex, 3/8" - 16 x 7/8", Gr 5

3/8 X 7/8" BOLT

2шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8 X 1-1/4" BOLT

2шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

6

603484R1

SPACER, hopper support (1959-1960) (10 x 6 & 14 x 6)

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8 X 1-1/4" BOLT

3шт.

120377

NUT,3/8" - 16, Gr 5

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

7

603538R1

BRACKET

BRACE, hopper center (16x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

598795R1

CARRIAGE BOLT,Sht Sq Nk, 1/4" - 20 x 3/4", Gr 5

1/4 X 3/4" CRG BOLT

2шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

2шт.

8

603594R1

BRACE, hopper inside (12 x 6, 14 x 6, 24 x 6, 20 x 7 & 24 x 7)

1шт.

598803R1

CARRIAGE BOLT,Short NK, 5/16"-18 x 1", G5, Full Thd

5/16 X 1" CRG BOLT

2шт.

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8 X 3/4" CRG BOLT

1шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

120376

NUT,5/16"-18, G5

2шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

9

603497R1

CATCH

drop bottom lever rod

1шт.

10

603470R1

BOLT,3/8" - 16 x 5.1", Steel

ROD, drop bottom long

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

107762

WASHER,3/32" x 5/8"

PIN, SPLIT, (COTTER), 3/32" x 5/8"

1шт.

11

603501R1

LEVER

drop bottom long

1шт.

118059

RIVET,FH, 3/8" x 9/16"

3/8 X 9/16" FT-HD RIVET

1шт.

12

603498R1

ANGLE

BRACKET, drop bottom lever

1шт.

598802R1

CARRIAGE BOLT,Short NK, 5/16"-18 x 3/4", G5, Full Thd

5/16 X 3/4" CRG BOLT

4шт.

598803R1

CARRIAGE BOLT,Short NK, 5/16"-18 x 1", G5, Full Thd

5/16 X 1" CRG BOLT

2шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

6шт.

120376

NUT,5/16"-18, G5

3/16" NUT

6шт.

13

604149R1

BRACE, hopper (24 x 6, 20 x 6 & 24 x 7)

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8 X 1" BOLT

2шт.

113-233

BOLT,Hex, 3/8" - 16 x 1-3/4", Gr 5

2шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

14

604148R1

BRACE, hopper (10 x 6, 12 x 6, 14 x 6 & 16 x 6)

2шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8 X 1-1/4" BOLT

2шт.

180175

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

1/2 X 1-1/4" BOLT

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

120384

WASHER,1/2"

LOCK, 1/2"

1шт.

15

603500R1

LEVER

drop bottom short

1шт.

1180559

HOOD

3/8 X 9/16" FT-HD RIVET

1шт.

16

603469R1

BOLT,3/8" - 16 x 3.3", Steel

ROD, drop bottom short

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

107762

WASHER,3/32" x 5/8"

PIN, SPLIT, (COTTER), 3/32" x 5/8"

1шт.

17

604128R1

INDICATOR

PLATE, fertilizer indicator LH (Shown)

1шт.

17

604129R1

INDICATOR

PLATE, fertilizer indicator RH

1шт.

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

2шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

2шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

18

607176R2

BEARING, gate rod (4 used 10 x 6 & 12 x 6) (5 used 14 x 6) (6 used 16 x 6 w/double rockshaft, 24 x 6 & 20 x 7) (7 used 6 x 6 w/single rockshaft) (8 used 24 x 7)

1шт.

18

603455R1

LEVER GUIDE

BEARING, gate rod center (1 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

598795R1

CARRIAGE BOLT,Sht Sq Nk, 1/4" - 20 x 3/4", Gr 5

1/4 X 3/4" CRG BOLT

1шт.

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

3/8 X 3/4" CRG BOLT

1шт.

550796R1

CARRIAGE BOLT,3/8" - 16 x 1 1/4", Grade 5

3/8 X 1-1/4" CRG BOLT

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

19

603456R1

PANEL

GATE, fertilizer feed (1 used per feed)

1шт.

142671

SET SCREW

5/16 X 1/2" C-Z SQ-HD CUP-PT SET SCREW

1шт.

20

603587R1

BAR

PLATE, lever backing (1 used 12 x 6; 2 used 14 x 6 & 16 x 6)

1шт.

Выбрано товаров: 101
