Запчасти Case IH 100 (B-12) - GRAIN FEED SHAFT

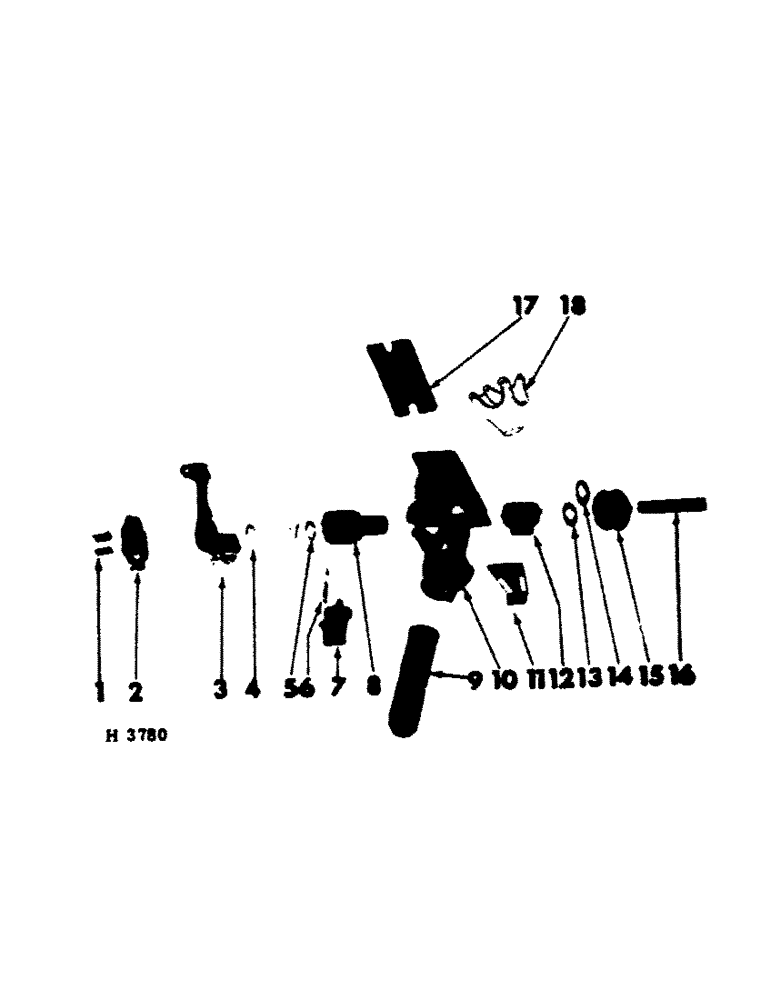

Схема запчастей Case IH 100 - (B-12) - GRAIN FEED SHAFT
2
16
6
10
1
12
9
7
3
11
14
18
17
8
5
4
13
15

Артикул

Название

Примечание

Количество

1

N11792

CLIP

driven sprocket retaining (2 required per sprocket)

1шт.

2

N1466

SPROCKET, 8T feedshaft driven (1 used 10 x 6, 12 x 6, 14 x 6 & & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

3

603119R2

HANGER

driven sprocket

1шт.

180078

BOLT,Hex, 5/16" - 18 x 7/8", Gr 5

5/16 X 7/8" BOLT

2шт.

120376

NUT,5/16"-18, G5

2шт.

2

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

4

N11791

WASHER

sprocket retaining (1 used per feed cup)

1шт.

5

603231R1

SPRING WASHER,16.67mm ID x 30.2mm OD x 0.71mm Thk

feed roll spg (1 used per feed cup)

1шт.

6

603178R1

LATCH

dump bottom (1 used per dump bottom)

1шт.

106883

RIVET,Truss Hd, 3/16" x 3/8"

1шт.

7

603108R11

BOTTOM

feed cup dump (Includes 603178R1, latch & 106883, rivet) (1 used per feed cup)

1шт.

432-1240

COTTER PIN,3/16" x 2 1/2"

3/16 X 2-1/4" C-PIN

1шт.

8

603111R1

ROLLER

ROLL, feed cup (1 used per feed cup)

1шт.

603134R1

PIN,4.76mm OD x 29.37mm L

3/16 X 1-5/32" STRAIGHT PIN

1шт.

9

603263R2

TUBE,1.25" ID, 1.906" OD, 35, 9" Length

rubber grain (1 used per feed cup)

1шт.

10

603295R91

CUP

grain feed (10 used 10 x 6) (12 used 12 x 6) (14 used 14 x 6) (16 used 16 x 6) (20 used 20 x 7) (24 used 24 x 6 & 24 x 7)

1шт.

180179

BOLT,Hex, 1/2" - 13 x 1 3/4", Gr 5

5/16 X 1" BOLT

2шт.

120376

NUT,5/16"-18, G5

2шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

10

603816R91

CUP

grain feed (Includes 1 - 603112R1, block; 1 - 603295R91, cup & 1 - 603111R1, roll) (10 used 10 x 6) (12 used 12 x 6) (14 used 14 x 6) (16 used 16 x 6) (20 used 20 x 7) (24 used 24 x 6 & 24 x 7)

1шт.

180179

BOLT,Hex, 1/2" - 13 x 1 3/4", Gr 5

5/16 X 1" BOLT

2шт.

120376

NUT,5/16"-18, G5

2шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

11

606034R1

GUARD

WINDSHIELD, grain feed cup (1 per feed cup)

1шт.

12

603112R3

BLOCK, feed cup shut-off (1 used per feed cup)

1шт.

13

N11720

WASHER

feed cup

1шт.

14

602106R1

SQ HOLE WASHER

21/32 sq-hole x 1-11/64 x 32 ga shim (As req'd)

1шт.

15

NA1340

SPOOL, grain indicator shifter (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7) (Prior to 1966 season) (Not w/ball brg grain shifter)

1шт.

104073

RIVET

3/16 X 1-1/4" B-HD RIVET

1шт.

16

609160R1

SHAFT, grain feed (2 used on 16 x 6 w/double rockshaft prior to June 1966)

1шт.

16

594762R1

SHAFT, grain feed (1 used 16 x 6 w/single rockshaft, June, 1966 & since)

1шт.

16

604474R1

SHAFT, grain feed (10 x 6)

1шт.

16

603914R1

SHAFT, grain feed (12 x 6)

1шт.

16

603915R1

SHAFT, grain feed (14 x 6)

1шт.

16

603916R1

SHAFT, grain feed (2 used 24 x 6)

1шт.

16

603917R1

SHAFT, grain feed (2 used 20 x 7)

1шт.

16

603918R1

SHAFT, grain feed (2 used 24 x 7)

1шт.

108638

COTTER PIN,3/16" x 1 1/8"

Pin, Split (Cotter), 3/16" x 1 1/8"

1шт.

17

603677R2

PLATE

grain shut-off (Special) (One used per feed)

1шт.

18

815805C91

CUP

grain seed viewing (Available through service parts in multiple pack of 24 cups)

1шт.

Выбрано товаров: 40
