Запчасти Case IH 100 (B-10) - MAIN DRIVE PARTS

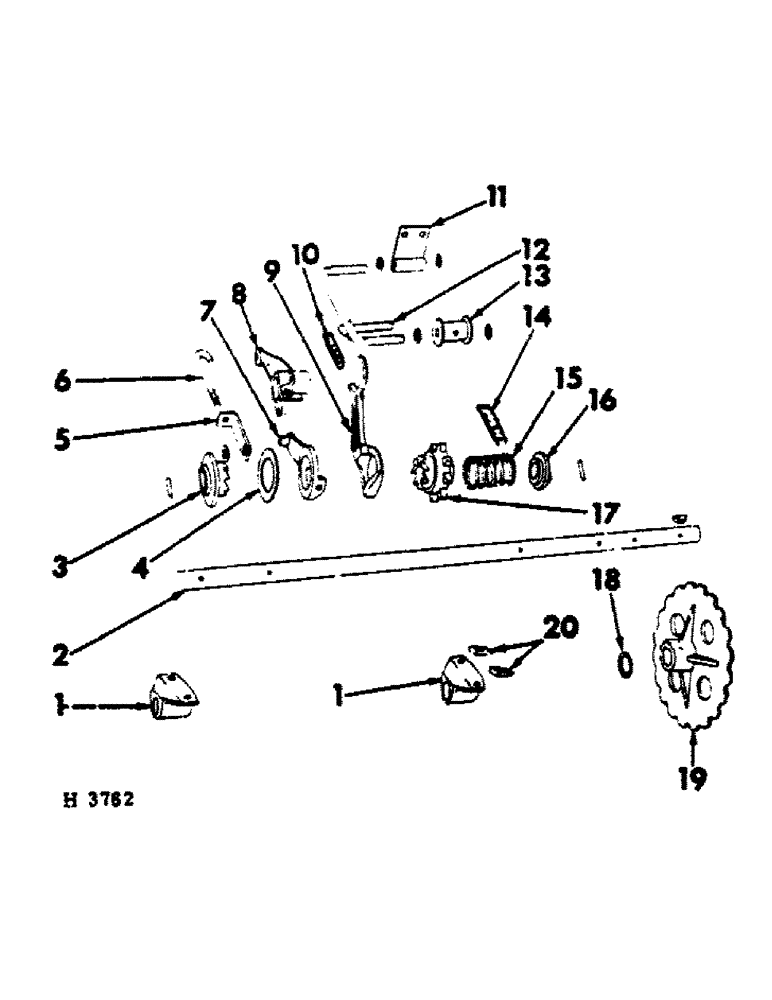

Схема запчастей Case IH 100 - (B-10) - MAIN DRIVE PARTS
15
13
9
17
3
4
1
20
16
5
2
18
10
1
19
8
7
6
12
14
11

Артикул

Название

Примечание

Количество

1

603903R1

BEARING CARRIER

counter shaft (3 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (4 used 24 x 6, 20 x 7 & 24 x 7) (5 used 16 x 6 w/double rockshaft)

1шт.

332040

LUBE NIPPLE,90 Degree, 1/8" NPT x .84" lg

1/8" - 90 DEGREE ELBOW LUB-FITTING (1 used per brg)

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8" X 1-1/4" BOLT

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

2

609158R1

SHAFT, counter (16 x 6 w/double rockshaft prior to June, 1966)

1шт.

2

603906R1

SHAFT

counter (10 x 6, 12 x 6, 14 x 6 & 16 x 6 after June, 1966 & w/single rockshaft)

1шт.

2

603907R1

SHAFT, counter (24 x 6)

1шт.

2

603908R1

SHAFT, counter (20 x 7)

1шт.

2

603909R1

SHAFT, counter (24 x 7)

1шт.

103409

PIN, SPLIT (COTTER),3/16" x 1 1/2"

2шт.

3

603116R1

COLLAR CLAMP

COLLAR, 8T grain drive clutch (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

57645R1

1/4 X 1-1/4" SLT-SPG PIN

1шт.

4

603265R1

WASHER

2 x 3-1/8 x 14 ga

1шт.

5

603181R1

SUPPORT

EXTENSION, drive clutch rod (1 used per clutch rod)

1шт.

6

603151R1

ROD

clutch shifter

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

7

603133R1

CAM

clutch throw-out (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

80711

LUBE NIPPLE,65 Degree, 1/8" NPT x 7/8" lg

1/8" - 65 DEGREE ELBOW LUB-FITTING

1шт.

551177R1

WASHER

21/32 X 1-1/4 X 16 GA WASHER

1шт.

103385

COTTER PIN,1/8" x 1"

PIN, SPLIT (COTTER), 1/8" x 1"

1шт.

8

603132R1

ARMATURE

ARM, clutch shifter rod (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

18676R1

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 2 1/4", Gr 2

5/16 X 2-1/4" CRG BOLT

1шт.

120370

5/16" NUT

1шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

1шт.

9

603131R1

PLATE ASSY.

PLATE, clutch throw-out cam fixed

1шт.

10

4A

SPRING

chain tightener (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

11

603962R1

BRACKET

chain tightener arm (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

3/8 X 5/8" BOLT

2шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

12

603152R11

ARM, chain tightener (1959-1961)

1шт.

12

606253R91

ARM

chain tightener (1962 & since)

1шт.

Q5035

WASHER

17/32 X 1 X 16 GA WASHER

6шт.

103385

COTTER PIN,1/8" x 1"

PIN, SPLIT (COTTER), 1/8" x 1"

7шт.

13

603118R1

ROLLER

chain tightener large (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6, w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

13

3240A

ROLLER

chain tightener small (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

14

CHAIN, grain drive (1959) (Order 1-CM-32 malleable 10 ft chain & reduce to 34 links)

1шт.

14

CHAIN, grain drive (1960 & since) (Order 1 - CS-32 steel 10 ft chain & reduce to 35 links)

1шт.

15

35AC

SPRING

drive clutch

1шт.

16

603117R1

COLLAR CLAMP

COLLAR, clutch spg (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

576485R1

LOCK PIN,1/4" x 1 1/4", Slotted

1шт.

17

603115R1

DRIVE SPROCKET

SPROCKET, 8T drive (1 used 10 x 6, 12 x 6, 14 x 6 & 16 x 6 w/single rockshaft) (2 used 16 x 6 w/double rockshaft, 24 x 6, 20 x 7 & 24 x 7)

1шт.

18

615226R1

WASHER

1-1/32 x 1-1/2 x 22 ga

1шт.

19

603904R1

SPROCKET ASSY.

SPROCKET, 25T main drive

1шт.

616254R1

LOCK PIN,3/8" x 1 5/8", Slotted

Pin, 3/8" x 1 5/8", Slotted

1шт.

20

603901R1

WASHER

tapered special

1шт.

Выбрано товаров: 47
