Запчасти Case IH 10 (D-07) - GRASS SEED HOPPER

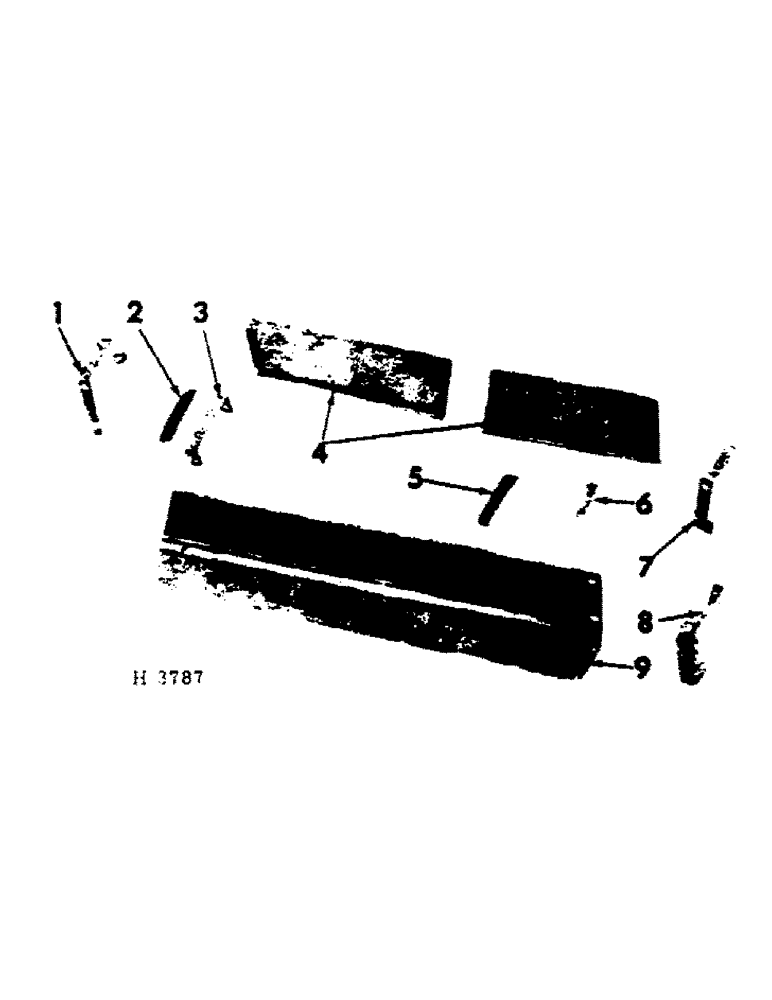

Схема запчастей Case IH 10 - (D-07) - GRASS SEED HOPPER
3
1
2
9
7
4
6
8
5

Артикул

Название

Примечание

Количество

1

603703R1

BRACKET, support center

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

3/8 X 5/8" TYPE 2 C-Z BOLT

1шт.

510579R1

WASHER

13/32 X 1-1/4 X 16 GA WASHER

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

2

N32063

TROUGH, water

1шт.

3

603702R1

BRACE, inside hopper center

1шт.

113954

SCREW

1/4 X 3/8" STD-RD-HD SCREW

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" TYPE 2 C-Z BOLT

1шт.

109084

NUT,1/4"-20, G5

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK 1/4"

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

4

N32029

COVER, hopper LH

1шт.

4

N32018

COVER, hopper RH

1шт.

5

603701R1

BRACE, inside hopper

2шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW

4шт.

110633

NUT,#10-24

4шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

4шт.

6

N32057

LOOP, hinge

6шт.

110500

SCREW,Slotted Rd Hd, #10-24 x 1/2"

NO. 10 X 1/2" SLT-RD-HD SCREW

4шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW

8шт.

110633

NUT,#10-24

12шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

12шт.

7

603704R1

BRACKET, support outer

2шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" TYPE 2 C-Z BOLT

4шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

8

603712R1

HEAD, hopper LH

1шт.

8

603713R1

HEAD, hopper RH

1шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW

12шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" TYPE 2 C-Z BOLT

4шт.

110633

NUT,#10-24

12шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

12шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

9

603718R1

HOPPER, grass seed

1шт.

Выбрано товаров: 37
