Запчасти Case IH 10 (A-35) - GRASS SEED HOPPER UNIT

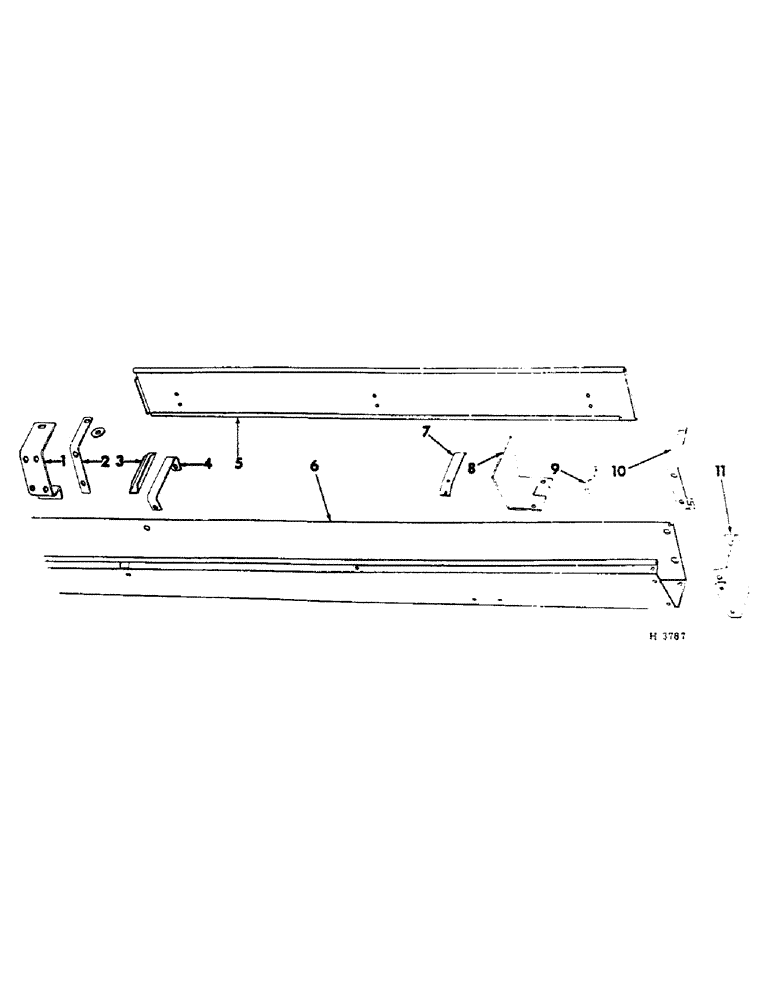

Схема запчастей Case IH 10 - (A-35) - GRASS SEED HOPPER UNIT
1
8
5
10
9
6
2
4
11
7
3

Артикул

Название

Примечание

Количество

1

604277R1

BRACKET, hopper support center (16 x 10)

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

4шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

2

603703R1

BRACKET, hopper support center (16 x 6, 20 x 6, 24 x 6, 13 x 7, 16 x 7, 18 x 7 & 16 x 8)

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

3/8 X 5/8" BOLT

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

1шт.

510579R1

WASHER

13/32 X 1-1/4 X 16 GA WASHER

1шт.

120377

NUT,3/8" - 16, Gr 5

2шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

2шт.

3

N32063

GUTTER, water (1 used 16 x 6, 20 x 6, 12 x 7, 13 x 7 & 16 x 7) (2 used 24 x 6, 18 x 7, 16 x 8 & 16 x 10)

1шт.

4

603702R1

BRACE, water gutter center (1 used 16 x 6, 20 x 6, 12 x 7, 13 x 7 & 16 x 7) (2 used 24 x 6, 18 x 7, 16 x 8 & 16 x 10)

1шт.

113954

SCREW

1/4 X 3/8" SLT-RD-HD SCREW (1 used 16 x 6, 20 x 6, 12 x 7, 13 x 7 & 16 x 7) (2 used 24 x 6, 18 x 7, 16 x 8 & 16 x 10)

1шт.

180118

BOLT,Hex, 3/8" - 16 x 5/8", Gr 5

3/8 X 5/8" BOLT (1 used 12 x 7) (2 used 24 x 6, 18 x 7, 16 x 8 & 16 x 10)

1шт.

109084

NUT,1/4"-20, G5

1шт.

120377

NUT,3/8" - 16, Gr 5

(1 used per bolt) 3/8"-16, G5

1шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK 1/4"

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, , 1 per bolt 3/8"

1шт.

5

N11997

LID, 24 x 6 hopper center

1шт.

5

N32001

LID, 18 x 7 hopper center

1шт.

5

N32155

LID, 16 x 8 hopper center

1шт.

5

N11989

LID, 16 x 6 hopper LH

1шт.

5

N11993

LID, 20 x 6 hopper LH

1шт.

5

N11987

LID, 24 x 6, 18 x 7, 16 x 8 hopper LH

1шт.

5

N32023

LID, 12 x 7 hopper LH

1шт.

5

N32029

LID, 13 x 7 hopper LH

1шт.

5

N32021

LID, 16 x 7 hopper LH

1шт.

5

604280R1

LID, 16 x 10 hopper LH

2шт.

5

N11988

LID, 16 x 6 hopper RH

1шт.

5

N11992

LID, 20 x 6 hopper RH

1шт.

5

N11995

LID, 24 x 6, 18 x 7 & 16 x 8 hopper RH

1шт.

5

N32017

LID, 21 x 7 hopper RH

1шт.

5

N32018

LID, 13 x 7 hopper RH

1шт.

5

N32020

LID, 16 x 7 hopper RH

1шт.

5

604281R1

LID, 16 x 10 hopper RH

1шт.

6

603714R1

HOPPER, 16 x 6 grass

1шт.

6

603715R1

HOPPER, 20 x 6 grass

1шт.

6

603716R1

HOPPER, 24 x 6 grass

1шт.

6

603717R1

HOPPER, 12 x 7 grass

1шт.

6

603718R1

HOPPER, 13 x 7 grass

1шт.

6

603719R1

HOPPER, 16 x 7 grass

1шт.

6

603720R1

HOPPER, 18 x 7 grass

1шт.

6

604394R1

HOPPER, 16 x 8 grass

1шт.

6

605175R1

HOPPER, 16 x 10 grass LH

1шт.

6

605176R1

HOPPER, 16 x 10 grass RH

1шт.

7

603701R1

BRACE, inside hopper (2 used 16 x 6, 20 x 6, 12 x 7, 13 x 7 & 16 x 7) (3 used 24 x 6, 18 x 7 & 16 x 8) (4 used 16 x 10)

1шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW (2 used per brace)

1шт.

110633

NUT,#10-24

(1 used per screw) #10-24

1шт.

106497

LOCK WASHER,#10

WASHER, LOCK, (1 used per screw) #10

1шт.

8

602292R1

PLATE, baffle LH (Shown) (3 used 12 x 7, 13 x 7 & 16 x 10) (4 used 16 x 6, 20 x 6, 24 x 6, 16 x 7, 18 x 7 & 16 x 8)

1шт.

8

602293R1

PLATE, baffle RH (3 used 12 x 7, 13 x 7 & 16 x 10) (4 used 16 x 6, 20 x 6, 24 x 6, 16 x 7, 18 x 7 & 16 x 8)

1шт.

9

N32057

HINGE, hopper lid (6 used 16 x 6, 20 x 6, 12 x 7, 13 x 7 & 16 x 7) (9 used 24 x 6, 18 x 7 & 16 x 8) (12 used 16 x 10)

1шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW

1шт.

110500

SCREW,Slotted Rd Hd, #10-24 x 1/2"

NO. 10 X 1/2" SLT-RD-HD SCREW

1шт.

110633

NUT,#10-24

2шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

2шт.

10

603704R1

BRACKET, outer support

1шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

4шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

11

603712R1

HEAD, hopper LH (Shown)

1шт.

11

603713R1

HEAD, hopper RH

1шт.

110499

CAPSCREW,Rd Hd, #10 - 24 x 3/8"

NO. 10 X 3/8" SLT-RD-HD SCREW

12шт.

113-206

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

3/8 X 3/4" BOLT

4шт.

110633

NUT,#10-24

12шт.

120377

NUT,3/8" - 16, Gr 5

4шт.

106497

LOCK WASHER,#10

WASHER, LOCK, #10

12шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

4шт.

Выбрано товаров: 68
