Запчасти Case IH 955 (9A-070) - MAIN DRIVE, RIGHT-HAND WING FRAME, 12/23 SOLID ROW CROP - FRONT FOLD (09) - CHASSIS/ATTACHMENTS

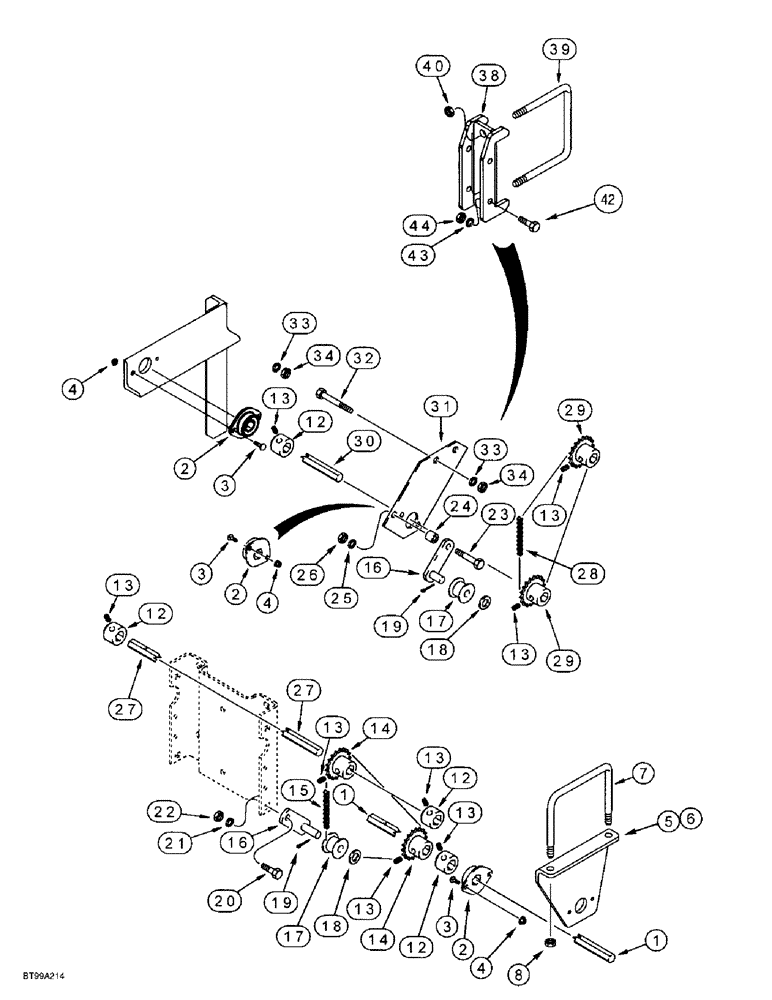

Схема запчастей Case IH 955 - (9A-070) - MAIN DRIVE, RIGHT-HAND WING FRAME, 12/23 SOLID ROW CROP - FRONT FOLD (09) - CHASSIS/ATTACHMENTS
3
32
14
2
16
27
16
3
1
2
13
26
33
4
3
4
13
22
28
42
40
33
19
20
12
17
13
12
15
34
30
8
23
43
21
39
7
27
1
38
34
17
2
44
13
4
5
18
14
25
13
12
29
13
6
24
13
13
31
18
12
19
29

Артикул

Название

Примечание

Количество

1

238235A1

SHAFT

- drive, hex, 22 (7/8) x 350 mm (13-3/4 inch) long, clutch driven, outer

1шт.

See Figure 9A-80 for drive wheel clutch parts.

1шт.

2

134158C92

BALL BEARING,22.5mm ID

- ball, hex, sealed, 7/8 inch

4шт.

3

434-512

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 3/4", Gr 5

BOLT - carriage, 5/16 NC x 3/4 inch

8шт.

4

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

NUT - hex serrated flange, 5/16 inch NC

8шт.

5

299340A1

SUPPORT

- clutch drive, right-hand

1шт.

6

299341A1

SUPPORT

- clutch drive, left-hand

1шт.

7

1250813C1

U-BOLT

- 5/8 inch NC, 7 x 7 inch

2шт.

8

425-1410

JAM NUT,Jam, 5/8"-11, G5

- hex, jam, 5/8 inch NC

4шт.

12

141572C2

COLLAR

HUB - sprocket, 7/8 inch hex

5шт.

13

483-15012

SET SCREW,Hex Soc, 1/2"-13 x 3/4"

SCREW - set, hex socket headless, 1/2 NC x 3/4 inch, cup point

10шт.

14

103681A1

SPROCKET

- 18 teeth, chain drive

2шт.

15

241365A2

CHAIN (AG)

CHAIN - drive, use 73 links from 1790D bulk chain and (1) 241-1314 connecting link and (2) 241-1714 offset links, clutch driven shaft to row unit shaft

1шт.

16

113509A1

FRONT IDLER

IDLER - chain, single roller

2шт.

17

1277726C1

ROLLER,48mm OD x 34mm L

- idler

2шт.

18

495-81178

WASHER,21/32" x 1 1/8" x .048"

- flat, 21/32 x 1-1/8 x 3/64 inch

2шт.

19

432-1224

COTTER PIN,3/16" x 1-1/2"

3/16" x 1 1/2"

2шт.

20

413-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5

1шт.

21

80679

LOCK WASHER,1/20.507 CST ZND

WASHER, LOCK, 1/2"

1шт.

22

425-108

NUT,1/2" - 13, Gr 5

NUT, , Hex 1/2"-13, G5

1шт.

23

413-832

BOLT,Hex, 1/2" - 13 x 2", Gr 5

1шт.

24

600179R1

SPACER,13.9mm ID x 21.34mm OD x 14.3mm L

1шт.

25

80679

LOCK WASHER,1/20.507 CST ZND

WASHER, LOCK, 1/2"

1шт.

26

425-108

NUT,1/2" - 13, Gr 5

NUT, , Hex 1/2"-13, G5

1шт.

27

241313A1

SHAFT

- drive, hex, 22 (7/8) x 1200 mm (47-1/4 inch) long, row units

1шт.

1790D

CHAIN (AG)

CHAIN - bulk, 10 foot roll

1шт.

241-1314

CHAIN LINK

LINK - connecting, single pitch, No. 40, 1/2 inch pitch

1шт.

241-1714

CHAIN LINK

LINK - offset, single pitch, No. 40, 1/2 inch pitch

1шт.

28

238830A2

CHAIN (AG)

CHAIN - drive, use 73 links from 1790D bulk chain, (1) 241-1314 connecting link and (1) 241-1714 offset link, see below

1шт.

29

330081A1

SPROCKET ASSY.

SPROCKET - 24 teeth, upper jackshaft

2шт.

30

178497A1

SHAFT

- drive, hex, 22 (7/8) x 2450 mm (96-1/2 inch) long, upper shaft, Serial Range: transmission-module

1шт.

31

238827A1

BRACKET

- support, upper jackshaft

1шт.

If the dealer is looking for the bracket that replaced this part, which is two pieces of angle welded together, the P/N is 305124A1.

1шт.

32

413-848

BOLT,Hex, 1/2" - 13 x 3", Gr 5

- hex, 1/2 NC x 3 inc

2шт.

33

80679

LOCK WASHER,1/20.507 CST ZND

WASHER, LOCK, 1/2"

2шт.

34

425-108

NUT,1/2" - 13, Gr 5

NUT, , Hex 1/2"-13, G5

2шт.

35

305124A1

SUPPORT

- drive

1шт.

38

298406A1

BRACKET

- transmission support

1шт.

39

1250813C1

U-BOLT

- 5/8 inch NC, 7 x 7 inch

1шт.

40

425-1010

NUT,5/8"-11, G5

2шт.

42

413-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5

4шт.

43

80679

LOCK WASHER,1/20.507 CST ZND

WASHER, LOCK, 1/2"

4шт.

44

425-108

NUT,1/2" - 13, Gr 5

NUT, , Hex 1/2"-13, G5

4шт.

1790D

CHAIN (AG)

CHAIN - bulk, 10 foot roll

1шт.

241-1314

CHAIN LINK

LINK - connecting, single pitch, No. 40, 1/2 inch pitch

1шт.

Выбрано товаров: 45
