Запчасти Case IH 950 (9C-36) - PLATE PLANTING UNIT, SEED GROWERS SPECIAL (09) - CHASSIS/ATTACHMENTS

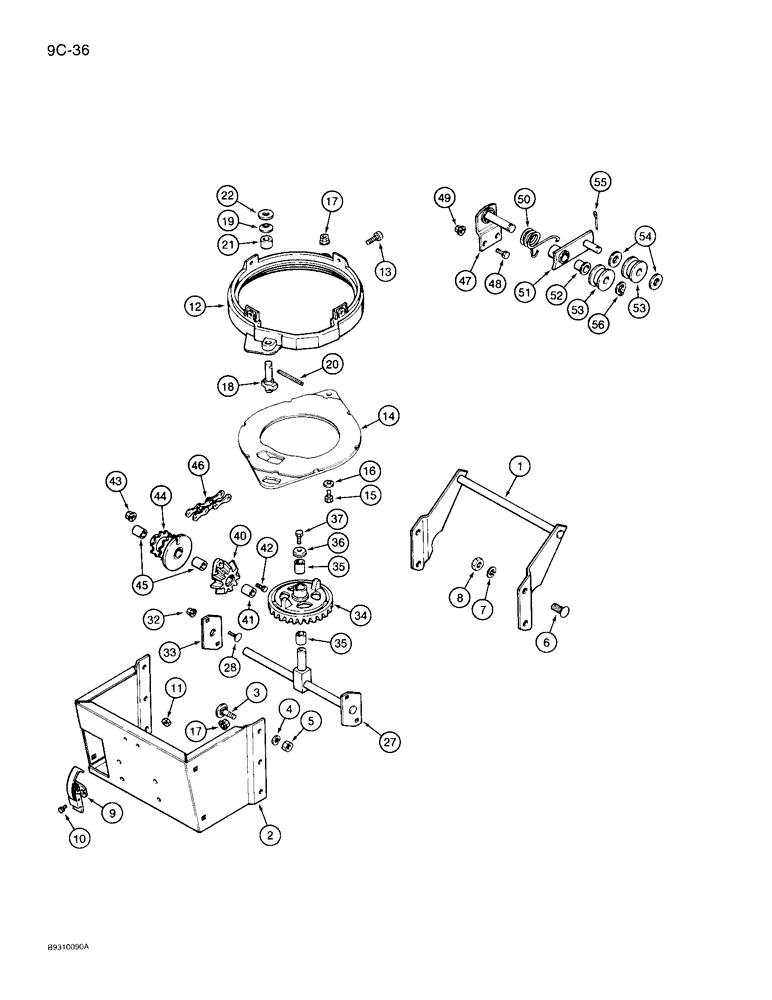

Схема запчастей Case IH 950 - (9C-36) - PLATE PLANTING UNIT, SEED GROWERS SPECIAL (09) - CHASSIS/ATTACHMENTS
8
4
14
6
56
15
3
27
41
46
52
17
47
1
13
53
51
33
40
50
44
22
16
43
48
18
34
54
5
9
55
53
35
49
17
20
11
28
36
45
21
35
37
32
2
12
10
19
42
7

Артикул

Название

Примечание

Количество

34

140927C2

GEAR

ASSEMBLY - ring

1шт.

35

140904C1

BUSHING,15.88mm ID x mm OD x 19.05mm L

BUSHING - fiber

2шт.

36

136975C2

WASHER

- bottom centering

1шт.

37

413-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

- hex, 5/16 inch NC

1шт.

40

140907C1

GEAR

ASSEMBLY - drive pinion

1шт.

41

140904C1

BUSHING,15.88mm ID x mm OD x 19.05mm L

BUSHING - fiber

1шт.

42

434-412

CARRIAGE BOLT,Sht Sq Nk, 1/4" - 20 x 3/4", Gr 5

BOLT - carriage, 1/4 NC x 3/4 inch

1шт.

43

231-5144

SERRATED NUT,Flg, USR, 1/4"-20

1шт.

44

1279285C91

SPROCKET ASSY.

SPROCKET ASSEMBLY - 12 tooth

1шт.

45

140904C1

BUSHING,15.88mm ID x mm OD x 19.05mm L

BUSHING - fiber

2шт.

46

141668C91

CHAIN (AG)

CHAIN ASSEMBLY - drive, not available for service, use 61 links from bulk chain 475879R91 and 1 connecting link 241-2314, see below

1шт.

47

1277838C1

LEVER

ARM - tightener

1шт.

48

477-73816

SERRATED SCREW,Sl Truss Hd, 3/8" x 1"

- slotted truss head, 3/8 NC x 1 inch

2шт.

49

231-5146

FLANGE NUT,3/8"-16

2шт.

50

1277854C1

SPRING

- idler unit

1шт.

51

1277658C1

LEVER

IDLER - arm

1шт.

52

1277785C1

BUSHING,15.9mm ID x 17.45mm OD x 28.57mm L

- idler

1шт.

53

1277653C1

IDLER

ROLLER - idler

2шт.

54

95-81120

WASHER,0.66" ID x 1.25" OD x 0.06" Thk

- flat, 21/32 x 1-1/4 x 1/16 inch

2шт.

55

32-820

COTTER PIN,1/8" x 1 1/4"

Pin, Split (Cotter), 1/8" x 1 1/4"

1шт.

56

384098R1

SNAP RING,#62, Ext

Ring, Snap, #62, Ext

1шт.

475879R91

CHAIN (AG)

CHAIN - bulk, 10 foot roll, use to make item 46

1шт.

241-2314

CHAIN LINK

LINK - connecting, chain, use to make item 46

1шт.

Выбрано товаров: 23
