Запчасти Case IH 950 (9C-34) - PLATE PLANTING UNIT, SEED GROWERS SPECIAL (09) - CHASSIS/ATTACHMENTS

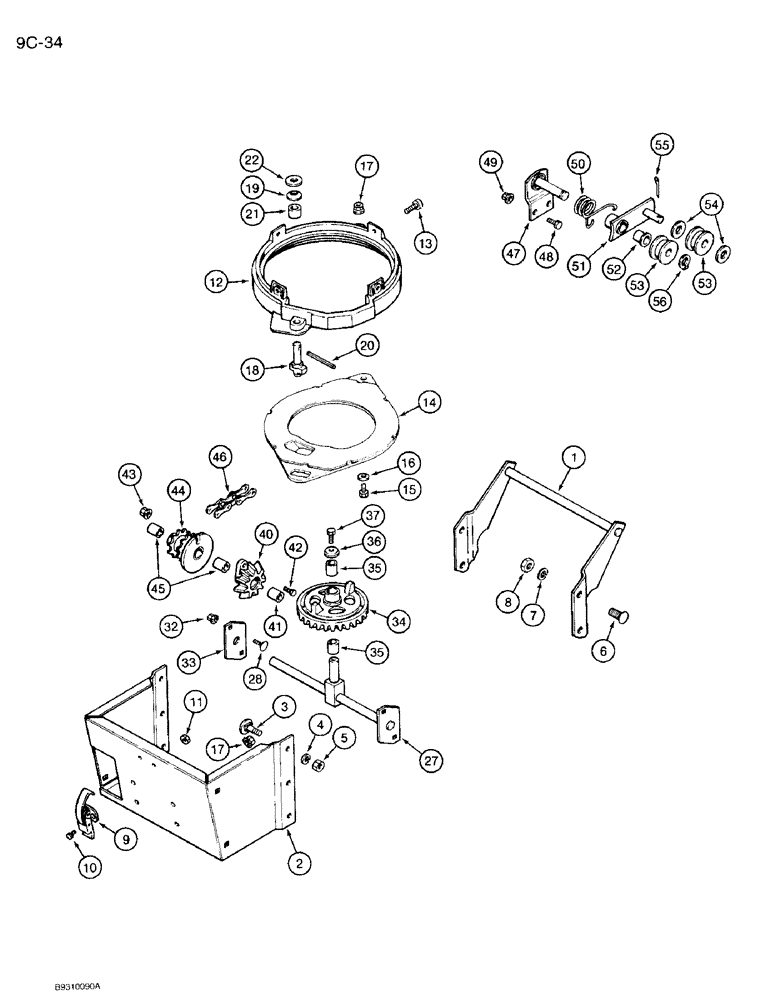

Схема запчастей Case IH 950 - (9C-34) - PLATE PLANTING UNIT, SEED GROWERS SPECIAL (09) - CHASSIS/ATTACHMENTS
22
19
32
40
13
44
10
9
45
46
48
56
18
16
47
53
55
12
11
34
36
4
54
41
1
33
52
7
51
27
5
42
14
2
35
28
20
37
50
6
21
3
17
35
15
17
49
8
53
43

Артикул

Название

Примечание

Количество

1

1279963C1

SUPPORT

- seed hopper

1шт.

2

1279964C2

SUPPORT ASSY.

SUPPORT - plate unit

1шт.

3

434-616

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5

BOLT - carriage, 3/8 NC x 1 inch

6шт.

4

492-11038

LOCK WASHER,3/8"

6шт.

5

425-106

NUT,3/8"-16, Cl 5

6шт.

6

434-816

CARRIAGE BOLT,Sht Sq Nk, 1/2" - 13 x 1", Gr 5

BOLT - carriage, 1/2 NC x 1 inch

4шт.

7

80679

LOCK WASHER,1/20.507 CST ZND

WASHER, LOCK, 1/2"

4шт.

8

425-108

NUT,1/2" - 13, Gr 5

NUT, , Hex 1/2"-13, G5

4шт.

9

1333780C1

LATCH

CLAMP - retaining

1шт.

10

463-1108

SCREW,Hex Hd, #10-24 x 1/2"

- machine, hex, No. 10 NC x 1/2 inch

2шт.

11

174097C1

FLANGE NUT,Flg, USR, #10-24

- hex flange lock, No. 10-24

2шт.

12

134343C1

RING

- hopper bottom

1шт.

13

1338233C1

SERRATED SCREW,Cross Rec Truss Hd, 5/16" - 18 x 1"

4шт.

14

1344847C1

LARGE PLATE

PLATE - hopper bottom

1шт.

15

413-624

BOLT,Hex, 3/8" - 16 x 1-1/2", Gr 5

- hex, 3/8 NC x 1-1/2 inch

1шт.

16

495-11041

WASHER,0.406" ID x 0.812" OD x 0.065" W

(Flat, 13/32 x 13/16 x 1/16") 3/8", SAE

1шт.

17

147275C1

NUT

- hex flange lock, 3/8 inch NC

1шт.

18

147216C2

PIN

- locating

1шт.

19

1333763C1

SPRING WASHER

- curved spring

1шт.

20

21646R1

LOCK PIN,3/16" x 2 1/2", Slotted

Pin, 3/16" x 2 1/2", Slotted

1шт.

21

1344850C1

SPACER

- hopper bottom latch

1шт.

22

495-11053

WASHER,1/2", SAE

(17/32" x 1-1/16" x 5/64") 1/2", SAE

1шт.

27

140785C1

SHAFT

- ring gear

1шт.

28

434-512

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 3/4", Gr 5

BOLT - carriage, 5/16 NC x 3/4 inch

4шт.

22258R1

WASHER

- flat, 21/32 x 1 x 1/32 inch

1шт.

21796R1

WASHER

- flat, 21/32 x 1 x 1/16 inch

4шт.

32

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

NUT - hex serrated flange, 5/16 inch NC

4шт.

33

140788C1

PLATE ASSY.

PLATE - shaft support

1шт.

Выбрано товаров: 28
