Запчасти Case IH 950 (9A-04) - MAIN FRAME AND WING FRAMES, 8 ROW WIDE, VERTICAL FOLD (09) - CHASSIS/ATTACHMENTS

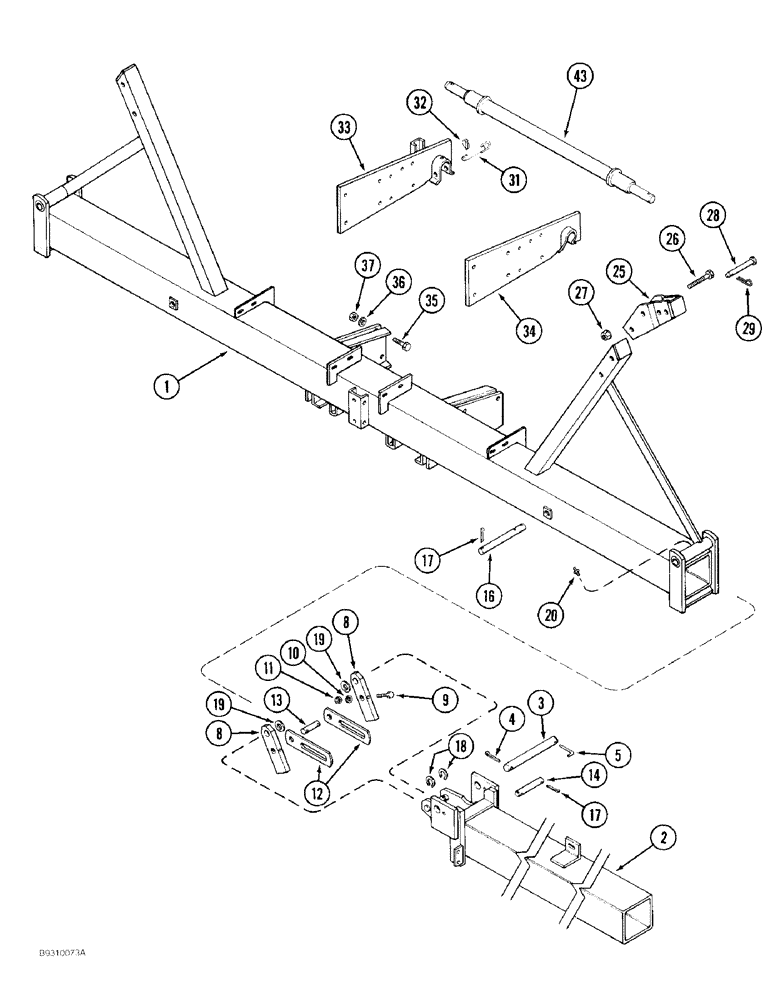

Схема запчастей Case IH 950 - (9A-04) - MAIN FRAME AND WING FRAMES, 8 ROW WIDE, VERTICAL FOLD (09) - CHASSIS/ATTACHMENTS
17
4
29
32
19
43
27
2
18
16
20
33
11
31
1
17
28
10
9
26
5
37
8
13
34
8
25
19
12
14
36
3
35

Артикул

Название

Примечание

Количество

1

1546993C1

FRAME

ASSEMBLY - main, with decal

1шт.

1254170C1

DECAL

- caution, no riders (See Page 9F-11)

1шт.

2

141510C2

ASSEMBLY

FRAME - wing

2шт.

3

100326C1

PIN

- 1-1/2 x 11-7/8 inch

2шт.

4

32-3232

COTTER PIN,1/2" x 2"

PIN - cotter, 1/2 x 2 inch

2шт.

5

491601R3

PIN

- pivot lock

2шт.

8

113473C2

SUPPORT

LATCH - hinge

4шт.

9

326-444

BOLT,Hex, 1/4" - 20 x 2-3/4", Gr 8

- hex, 1/4 NC x 2-3/4 inch, grade 8

4шт.

10

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

4шт.

11

425-104

NUT,1/4"-20, Cl 5

- hex, 1/4 inch NC

4шт.

12

113307C1

LINK

- attaching, cylinder

4шт.

13

100324C2

PIN

- 1 x 3-1/2 inch

2шт.

14

100323C1

PIN

- 1 x 5-7/8 inch

2шт.

16

125516C1

PIN

- 1 x 10-3/16 inch

2шт.

17

432-1624

COTTER PIN,1/4" x 1 1/2"

Pin, Split (Cotter), 1/4" x 1-1/2"

8шт.

18

609053R1

SNAP RING,#125, Ext

Ring, Snap, #125, Ext

4шт.

19

495-81205

WASHER,32.54mm ID x 50.8mm OD x 1.7mm Thk

- flat, 1-9/32 x 2 x 3/64 inch

4шт.

20

25391R1

FITTING

- grease, 1/4 inch

2шт.

25

145142C1

STOP

- wing (Shown)

2шт.

25

145139C1

STOP

- wing (With granular chemical attachment)

2шт.

26

413-1072

BOLT,Hex, 5/8" - 11 x 4-1/2", Gr 5

4шт.

27

231-51410

FLANGE NUT,Flg, USR, 5/8"-11

4шт.

28

149571C2

PIN

- headed, 5/8 inch diameter

2шт.

29

486830R1

COTTER PIN

PIN - cotter hair type, 3/16 inch

2шт.

31

141292C1

PIN

- hitch, 3/4 inch diameter

2шт.

32

A33497

LINCH PIN,4.76mm OD Pin

PIN - snap lock, 1/4 inch diameter

2шт.

33

1264336C1

PLATE

- hitch, left-hand

1шт.

34

1264337C1

PLATE

- hitch, right-hand

1шт.

35

326-1240

BOLT,Hex, 3/4" - 10 x 2-1/2", Gr 8

8шт.

36

492-11075

LOCK WASHER,3/4"

3/4"

8шт.

37

329-1012

NUT,3/4"-10, G8

8шт.

43

137084C1

SPINDLE

BAR - spreader, Category II (See Page 9A-9)

1шт.

43

137083C1

SPINDLE

BAR - spreader, Category III (Shown)(See Page 9A-9)

1шт.

Выбрано товаров: 33
