Запчасти Case IH 950 (9A-02) - MAIN FRAME, 8 ROW NARROW AND 6 ROW (09) - CHASSIS/ATTACHMENTS

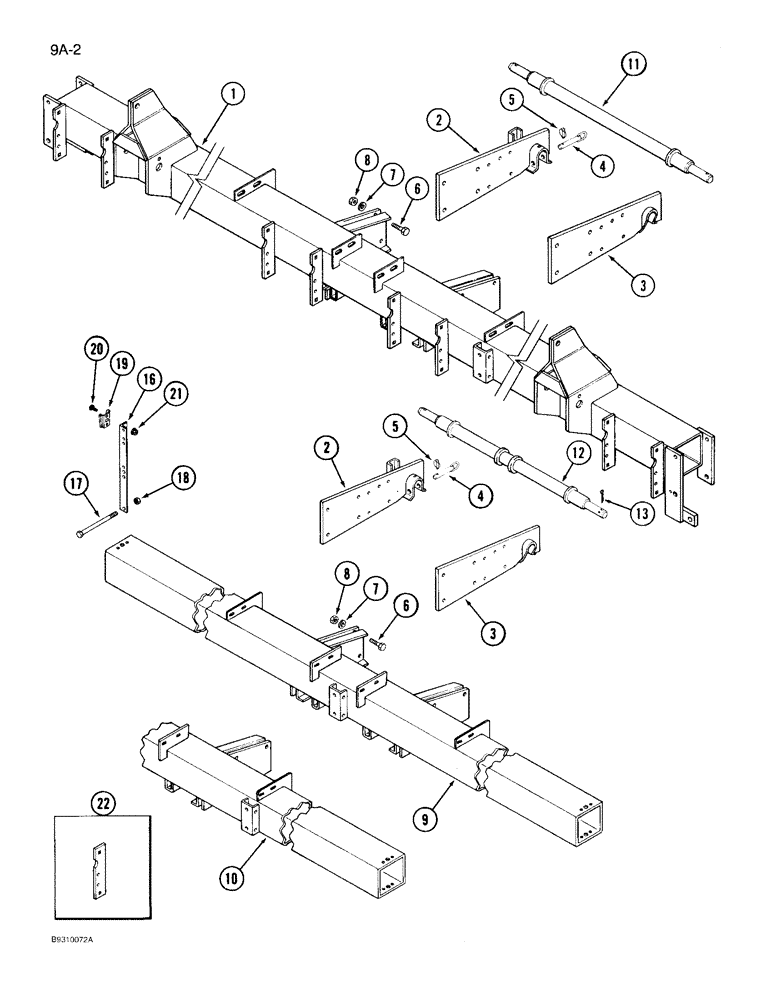

Схема запчастей Case IH 950 - (9A-02) - MAIN FRAME, 8 ROW NARROW AND 6 ROW (09) - CHASSIS/ATTACHMENTS
5
4
20
2
16
22
6
7
13
19
12
5
9
7
3
3
11
1
8
10
4
18
2
17
8
21
6

Артикул

Название

Примечание

Количество

1

1546996C1

FRAME

ASSEMBLY - main, with decal (6 row narrow)

1шт.

1254170C1

DECAL

- caution, no riders (See Page 9F-11)

1шт.

2

1264336C1

PLATE

- hitch, left-hand

1шт.

3

1264337C1

PLATE

- hitch, right-hand

1шт.

4

141292C1

PIN

- hitch, 3/4 inch diameter

2шт.

5

A33497

LINCH PIN,4.76mm OD Pin

PIN - snap lock, 1/4 inch diameter

2шт.

6

326-1240

BOLT,Hex, 3/4" - 10 x 2-1/2", Gr 8

8шт.

7

492-11075

LOCK WASHER,3/4"

3/4"

8шт.

8

329-1012

NUT,3/4"-10, G8

6шт.

9

1546994C1

FRAME

ASSEMBLY - main, with decal (6 row wide)

1шт.

1254170C1

DECAL

- caution, no riders (See Page 9F-11)

1шт.

10

1546995C1

FRAME

ASSEMBLY - main, with decal (8 row narrow)

1шт.

1254170C1

DECAL

- caution, no riders (See Page 9F-11)

1шт.

11

137084C1

SPINDLE

BAR - spreader, Category II (6 row narrow)(See Page 9A-9)

1шт.

11

137083C1

SPINDLE

BAR - spreader, Category III (6 row narrow)(Shown) (See Page 9A-9)

1шт.

12

483572R92

SPINDLE

BAR - spreader, endwise transport, Category II (8 row narrow and 6 row wide)(See Page 9A-9)

1шт.

12

57233C1

SPINDLE

BAR - spreader, endwise transport, Category III (8 row narrow and 6 row wide)(Shown)(See Page 9A-9)

1шт.

13

A30338

PIN

- snap lock, 1/4 inch diameter, used with 483572R92 spreader bar

2шт.

16

58316C2

SUPPORT

- light, safety (See Note)

1шт.

17

413-10136

BOLT,Hex, 5/8" - 11 x 8-1/2", Gr 5

- hex, 5/8 NC x 8-1/2 inch

2шт.

18

425-1010

NUT,5/8"-11, G5

2шт.

19

A59457

BRACKET

SOCKET - SMV emblem

1шт.

20

412-512

CARRIAGE BOLT,Short Sq Nk, 5/16" - 18 x 3/4", Gr 2

BOLT - carriage, 5/16 NC x 3/4 inch, grade 2

2шт.

21

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

NUT - hex flange lock, 5/16 inch NC

2шт.

22

1345352C1

PACKAGE

KIT - bracket service

1шт.

NSS

NOT SOLD SEPARAT

PLATE - unit attaching

2шт.

Выбрано товаров: 26
