Запчасти Case IH SDX30 (4.011.1) - SEED TUBE, SCRAPER, ARM, AND MOUNT (BTW CBJ0007175 AND CBJ0007184) (18) - MISCELLANEOUS

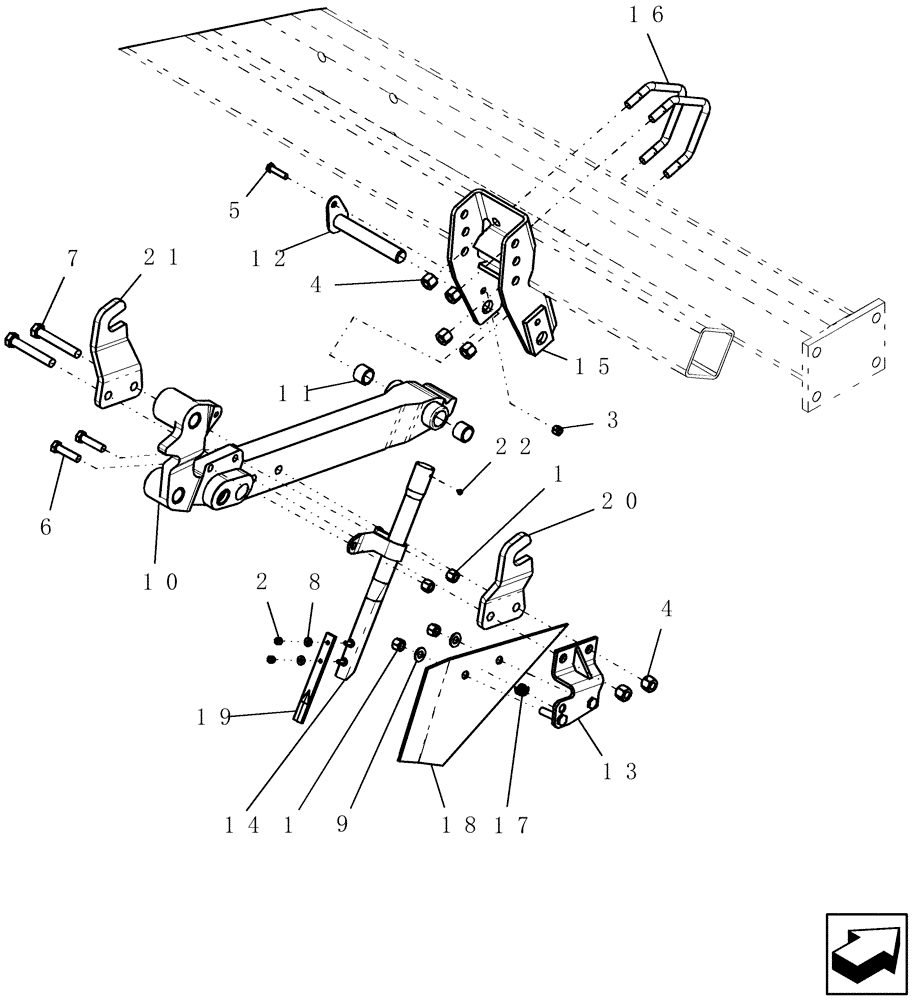

Схема запчастей Case IH SDX30 - (4.011.1) - SEED TUBE, SCRAPER, ARM, AND MOUNT (BTW CBJ0007175 AND CBJ0007184) (18) - MISCELLANEOUS
16
8
4
7
14
3
1
15
19
17
21
13
6
22
11
5
12
4
9
10
18
2
1
20

Артикул

Название

Примечание

Количество

1

87530607

NUT

1/2"-13, GB

4шт.

2

86625061

NUT,1/4"-20, GB

2шт.

3

231-1446

NUT,3/8" - 16, Gr 5

1шт.

4

85700693

NUT,5/8" - 11, Gr C

6шт.

5

88044

BOLT,Hex, 3/8" - 16 x 1-1/2", Gr 5

1шт.

6

9706716

BOLT,Hex, 1/2" - 13 x 2", Gr 5

2шт.

7

86977740

BOLT,Hex, 5/8" - 11 x 4", Gr 5

2шт.

8

87361

WASHER,0.28" ID x 0.62" OD x 0.07" Thk

2шт.

9

87364

WASHER,0.53" ID x 1.06" OD x 0.1" Thk

2шт.

10

306228A1

ARM

mount RH

1шт.

Shown

1шт.

10

306133A1

ARM

mount LH

1шт.

11

86523224

BUSHING,25.58mm ID x 32.77mm OD x 26.16mm L

tension 1 1/4" x 1" x 1" long

2шт.

12

349394A1

PIN

pivot

1шт.

13

306235A1

BRACKET

assy scraper RH

1шт.

Shown

1шт.

13

306208A1

BRACKET

scraper LH

1шт.

14

306085A1

TUBE

seed RH

1шт.

Shown

1шт.

14

306084A1

TUBE

seed LH

1шт.

15

328011A1

MOUNTING PARTS

single disc

1шт.

16

306071A1

BOLT

V .625 X 4 UNC GR5 YZD 5.44 WIDE, 1.25 LG THREAD

2шт.

17

306242A1

SPRING

compression 2.49 mm wire x 21.59 mm od

1шт.

18

350348A1

SCRAPER

blade RH

1шт.

Shown

1шт.

18

350347A1

SCRAPER

blade LH

1шт.

19

306122A1

RETAINER,Seed Tab

uhmw tab 3/4" x 7" with holes

1шт.

20

306219A1

BRACKET

spring pivot RH

1шт.

21

306244A1

BRACKET

spring pivot LH

1шт.

22

280-1434

SELF-TAP SCREW,Hex Wash Hd, #6 x 1/4"

1шт.

Выбрано товаров: 30
