(ATX) - 10 INCH AND 12 INCH AIR TILL DRILL (12/01-10/06)
/
(09) - CHASSIS
/

(09-36) - WING FRAME (INNER) WITH ROCKSHAFT & WHEEL GANGS, 4012 DRILL - 4 RANK

Запчасти Case IH ATX (09-36) - WING FRAME (INNER) WITH ROCKSHAFT & WHEEL GANGS, 4012 DRILL - 4 RANK (09) - CHASSIS

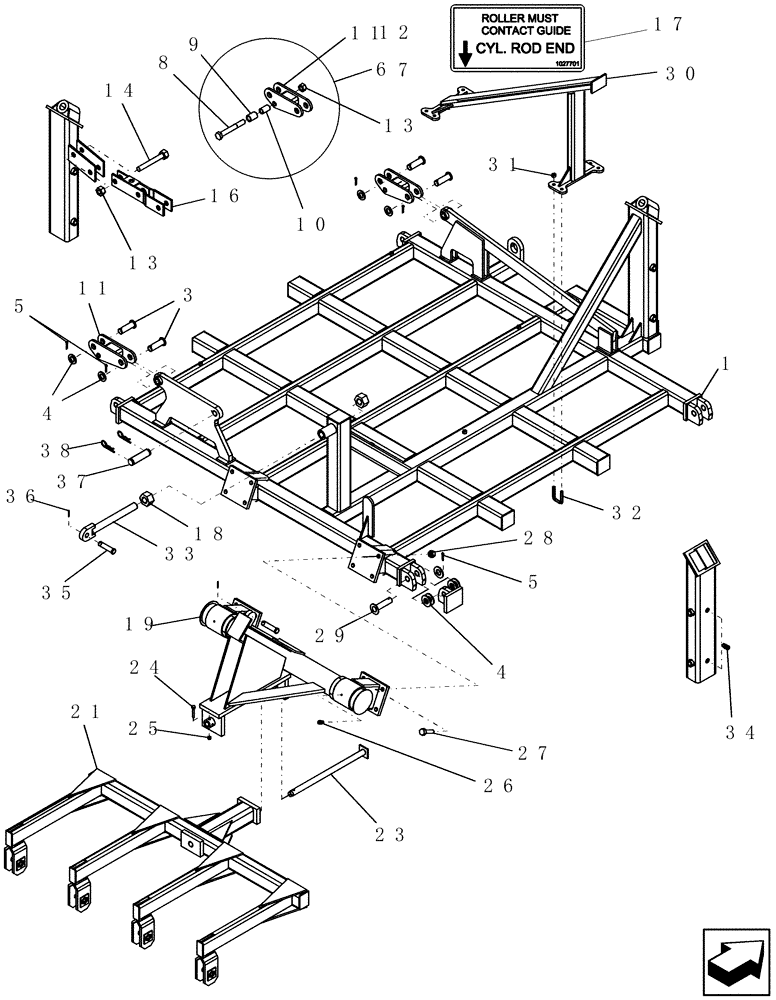

Схема запчастей Case IH ATX - (09-36) - WING FRAME (INNER) WITH ROCKSHAFT & WHEEL GANGS, 4012 DRILL - 4 RANK (09) - CHASSIS
36
5
6
7
16
27
19
5
1
13
24
23
38
32
26
13
25
12
4
10
4
9
8
11
11
18
34
3
28
37
29
17
33
35
31
21
14
30

№

Артикул

Название

Примечание

Количество

1

87401356

FRAME

inner RH ATX4-4012 5 SECTION (4 RANK)

1шт.

Shown

1шт.

1

87401354

FRAME

inner LH ATX4-4012 5 SECTION (4 RANK)

1шт.

Not Shown

1шт.

3

1025608

PIN

cylinder link 1-1/4" OD

4шт.

4

86512837

WASHER,1.38" ID x 2.5" OD x 0.17" Thk

24шт.

5

88182

COTTER PIN,1/4" OD x 2" L

8шт.

6

1027703

LINK

wing lift cylinder

1шт.

90º wing fold

1шт.

4012 drill - 5 plex

1шт.

6

1027702

LINK

wing lift cylinder

1шт.

90º wing fold

1шт.

4012 drill - 5 plex

1шт.

7

1027761

LINK

WING LIFT CYLINDER LH

1шт.

Not Shown

1шт.

Optional 80º wing fold

1шт.

7

1027760

LINK

WING LIFT CYLINDER RH

1шт.

Not Shown

1шт.

Optional 80º wing fold

1шт.

8

280256

BOLT,Hex, 1" - 8 x 7-1/2", Gr 5

2шт.

Included in 1027760

1шт.

Included in 1027761

1шт.

Included in 1027702

1шт.

Included in 1027703

1шт.

9

1027673

TUBE,32.56 mm ID, 38.1 mm OD

roller 1-1/2" OD

2шт.

Included in 1027760

1шт.

Included in 1027761

1шт.

Included in 1027702

1шт.

Included in 1027703

1шт.

10

1027674

TUBE

spacer

2шт.

Included in 1027760

1шт.

Included in 1027761

1шт.

Included in 1027702

1шт.

Included in 1027703

1шт.

11

1027759

LINK

PNT

2шт.

Included in 1027702

1шт.

Included in 1027703

1шт.

12

1027663

LINK

wing lift

2шт.

Included in 1027760

1шт.

Included in 1027761

1шт.

Not Shown

1шт.

Optional 80º wing fold

1шт.

13

232-14416

NUT,1"-8, GC

2шт.

90º wing fold

1шт.

13

232-14416

NUT,1"-8, GC

4шт.

Optional 80º wing fold

1шт.

14

413-1688

BOLT,Hex, 1" - 8 x 5-1/2", Gr 5

2шт.

Optional 80º wing fold

1шт.

16

1027770

SUPPORT

EXTENSION/W WING LOCK

1шт.

Not Shown

1шт.

Optional 80º wing fold

1шт.

17

1027701

DECAL

wing link

2шт.

Included in 1027760

1шт.

Included in 1027761

1шт.

Included in 1027702

1шт.

Included in 1027703

1шт.

18

425-1024

NUT,1 1/2"-6, G5

2шт.

19

1017772

ROCKSHAFT

wing

1шт.

21

1029699

FRAME

8 wheel gang 12" spacing

1шт.

23

1017002

PIN

pivot 1-1/4" OD

1шт.

24

87936

BOLT,Hex, 3/8" - 16 x 2 1/2", Gr 5

1шт.

25

232-1446

NUT,3/8"-16, GC

1шт.

26

87414

LUBE NIPPLE,1/4" - 28

2шт.

27

9706701

BOLT,Hex, 3/4" - 10 x 2 1/2", Gr 5

8шт.

28

232-14412

NUT,3/4"-10, GB

8шт.

29

1015235

PIN

1 1/4" od hinge

4шт.

30

1027723

STOP

support tower

1шт.

31

87530607

NUT

1/2"-13, GB

8шт.

32

1027689

U-BOLT

us 1/2"-13 2"w 5 3/4"d -G5 1 1/2" thread

4шт.

33

1017157

ADJUSTMENT ROD

rockshaft 1-1/2" OD threaded

1шт.

34

80720

LUBE NIPPLE,30 Degree, 1/8"-27 NPT x .91" lg

2шт.

35

87403990

HEADED PIN

1" x 4 1/4"

2шт.

36

38-11424

LOCK PIN,7/32" x 1 1/2", Slotted

2шт.

37

87403614

HEADED PIN

cylinder 1 1/4" dia 4 ul

1шт.

38

350109A1

HAIR PIN COTTER

.177" x 3 1/4"

2шт.

Выбрано товаров: 75
