(39.100.AB[08]) - FRAME CENTER 60 FOOT

Запчасти Case IH 500 (39.100.AB[08]) - FRAME CENTER 60 FOOT (39) - FRAMES AND BALLASTING

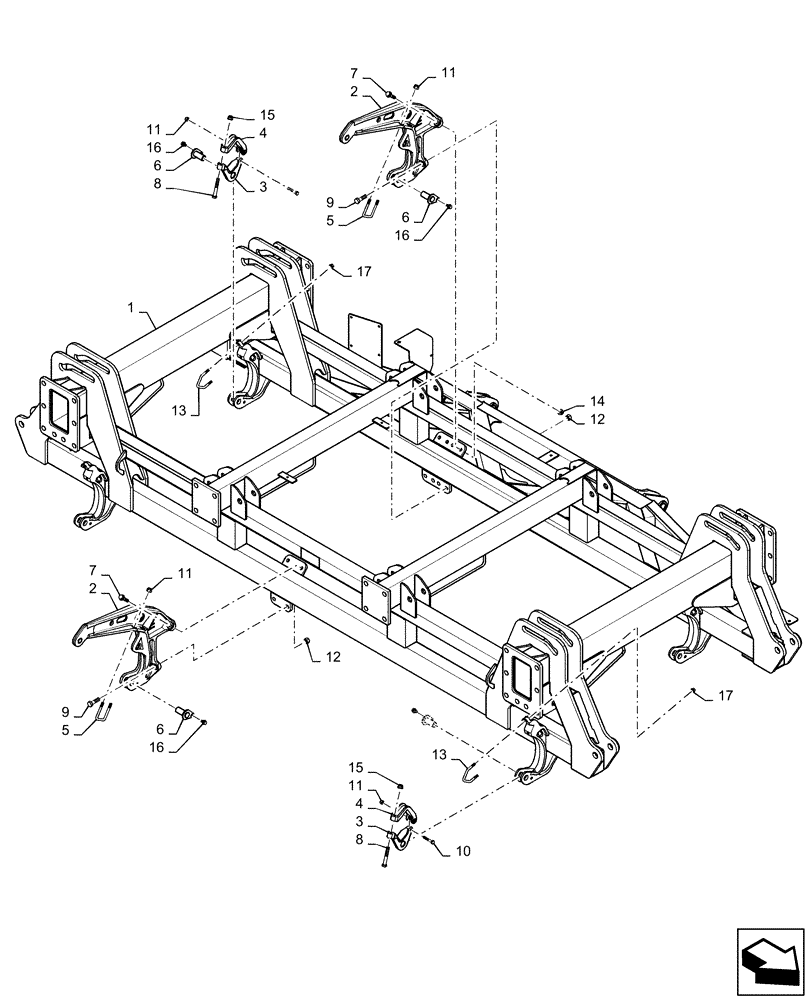

Схема запчастей Case IH 500 - (39.100.AB[08]) - FRAME CENTER 60 FOOT (39) - FRAMES AND BALLASTING
15
7
12
3
8
6
4
5
9
2
16
9
6
16
2
14
11
12
16
11
4
17
8
3
10
5
13
6
11
11
1
13
15
17
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47432150

FRAME

Center Red

1шт.

1

47432151

FRAME

Center Blue

1шт.

2

47505779

HYDRAULIC CYLINDER

Red

2шт.

2

47505782

HYDRAULIC CYLINDER

Blue

2шт.

3

47505769

PIVOT

4шт.

4

84488174

CASTING

Rockshaft

4шт.

5

84465604

U-BOLT

4шт.

6

47359159

PIN

6шт.

7

47401668

BOLT

4шт.

8

47375981

BOLT

4шт.

9

86512048

BOLT,Hex, 3/4" - 16 x 2 1/2", Gr 8

4шт.

10

87974

BOLT,Hex, 1/2" - 13 x 2 3/4", Gr 5

4шт.

11

9636698

NUT,1/2"-13, GB

12шт.

12

9823966

NUT,3/4"-16, G8

4шт.

13

84310344

BOLT

4шт.

14

87303346

NUT

4шт.

15

86521608

FLANGE NUT,Flg, 5/8"-11, G5

4шт.

16

86544354

FLANGE BOLT

6шт.

17

87025806

LOCK NUT

8шт.
