Запчасти Case IH 500 (35.560.AA[04]) - HYDRAULICS 60 FOOT (35) - HYDRAULIC SYSTEMS

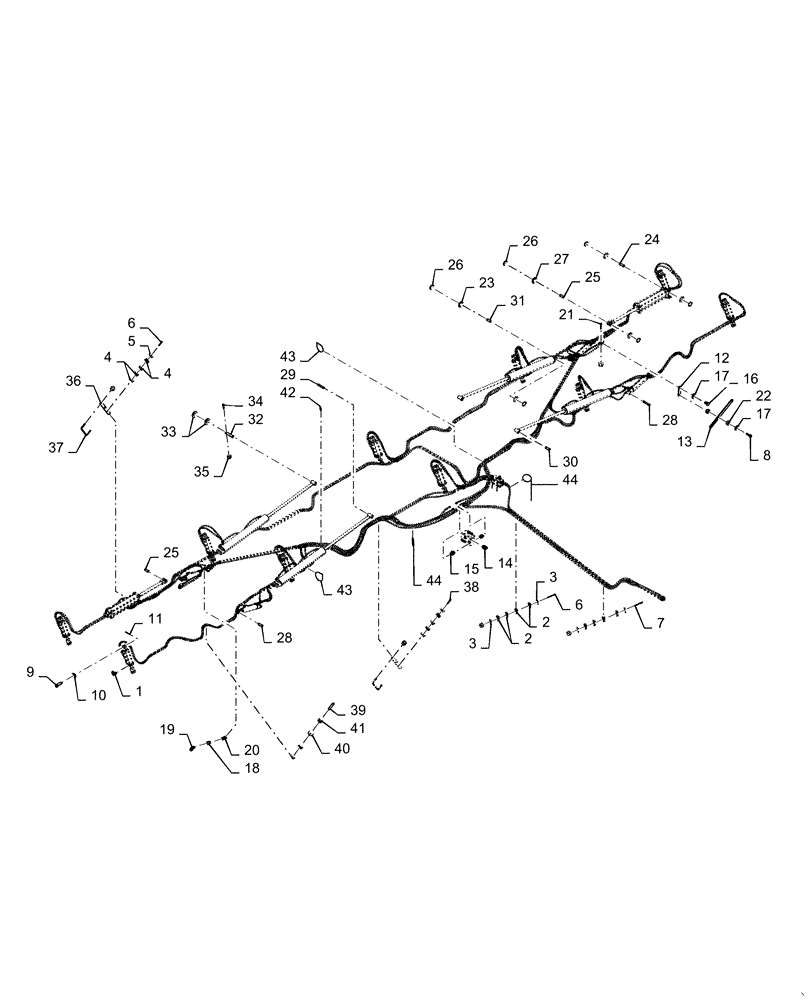

Схема запчастей Case IH 500 - (35.560.AA[04]) - HYDRAULICS 60 FOOT (35) - HYDRAULIC SYSTEMS
14
3
36
6
10
19
26
17
17
6
1
31
35
33
44
5
25
43
41
30
2
28
44
32
22
7
28
20
25
4
2
8
4
40
38
27
24
18
15
42
12
34
29
23
39
16
37
11
9
21
43
26
13
3

Артикул

Название

Примечание

Количество

1

128830

90 ELBOW,3/4" - 16 JIC x 3/4" - 16 ORB

28шт.

2

84566332

HOSE CLAMP

19mm

58шт.

3

84566329

PROTECTION PLATE

Hose Clamp

22шт.

4

84566331

HOSE CLAMP

16mm

40шт.

5

84566328

PROTECTION PLATE

Small Hose Clamp

8шт.

6

88346

BOLT,Hex, 5/16" - 18 x 2 1/2", Gr 5

9шт.

7

9849585

BOLT,Hex, 5/16" - 18 x 4 1/2", Gr 5

4шт.

8

86521612

BOLT,Hex, 5/16" - 18 x 1 1/4", Gr 5

4шт.

9

84569159

PIN

1 X 3 1/4"

20шт.

10

86632592

WASHER,1.06" ID x 2" OD x 0.13" Thk

20шт.

11

432-1632

COTTER PIN,1/4" x 2"

20шт.

12

47577660

VALVE

Arm

2шт.

13

47577662

LINKAGE

Valve Shut Off

2шт.

14

84289681

45 ELBOW,3/4" - 16 JIC x 1-1/16" - 12 ORB

2шт.

15

128819

HYD CONNECTOR,7/8" - 14 ORB x 3/4" - 16 JIC

8шт.

16

88574

BOLT,Hex, 5/16" - 18 x 1/2", Gr 5, Full Thd

2шт.

17

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

6шт.

18

47456926

HYD CONNECTOR

4шт.

19

84125563

ORIFICE

90 Deg

10шт.

20

86511870

TEE,3/4" - 16 JIC x 3/4" - 16 JIC x 3/4" - 16 JIC

6шт.

21

9636711

BOLT,Hex, 5/16 - 18" x 2", Gr 5

4шт.

22

9635082

NUT,5/16" - 18, Gr 5

4шт.

23

87019495

SNAP RING,#98, Ext

16шт.

24

84361347

PIN

31.75 X 101.6

2шт.

25

84361346

PIN,31.75mm OD x 97.28mm L

31.75 X 85.6

2шт.

26

86632583

WASHER,1.28" ID x 2" OD x 0.12" Thk

16шт.

27

86625148

SNAP RING,#125, Ext

16шт.

28

84361344

PIN

25.4 X 73.15

4шт.

29

87420316

PIN

25.4 X 146

4шт.

30

87325444

WASHER,1.02" ID x 1.5" OD x 0.07" Thk

1.016 X 1.500 X .090"

16шт.

31

84383007

PIN

Cyl 31.75 X 111

4шт.

32

47382007

PIN

38.10 X 162

4шт.

33

3562

WASHER,1.56" ID x 3.25" OD x 0.16" Thk

1.562 X 3.250 X .150"

16шт.

34

87975

BOLT,Hex, 1/2" - 13 x 2 1/4", Gr 5

8шт.

35

9636698

NUT,1/2"-13, GB

8шт.

36

47470138

PLATE

Base Painted

10шт.

37

47466883

BOLT

5/16 X 2.56 X 3.25

10шт.

38

88812

BOLT,Hex, 5/16" - 18 x 5 1/2", Gr 5

4шт.

39

47432833

STUD

.25

4шт.

40

86624141

WASHER,0.28" ID x 1.12" OD x 0.06" Thk

4шт.

41

20356

NUT,1/4"-20, GB

4шт.

42

87557084

CABLE TIE,14"

14"

58шт.

43

1017248

STRAP

20"

19шт.

44

87557086

CABLE TIE

30"

2шт.

Выбрано товаров: 44
