(39.100.AB[02]) - FRAME CENTER 50 FOOT

Запчасти Case IH 500 (39.100.AB[02]) - FRAME CENTER 50 FOOT (39) - FRAMES AND BALLASTING

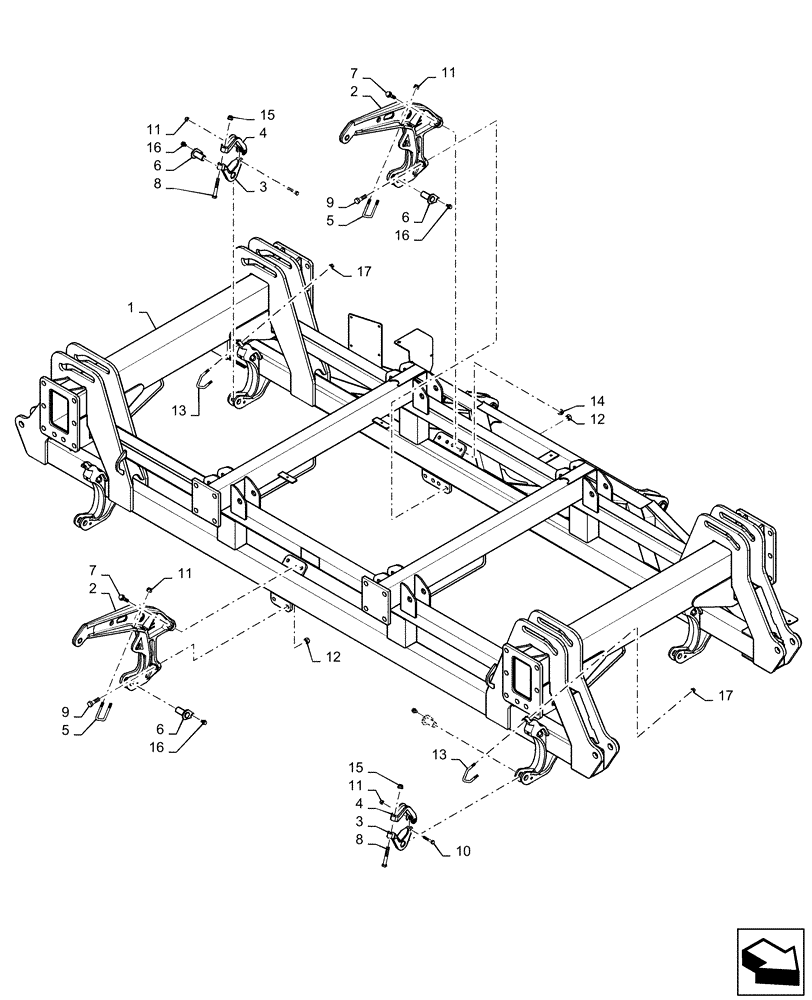

Схема запчастей Case IH 500 - (39.100.AB[02]) - FRAME CENTER 50 FOOT (39) - FRAMES AND BALLASTING
11
4
8
2
10
12
5
15
13
16
16
1
12
3
11
2
16
11
6
11
9
8
4
7
14
5
3
9
17
7
6
17
6
15
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47432150

FRAME

Center Red

1шт.

1

47432151

FRAME

Center Blue

1шт.

2

47505779

HYDRAULIC CYLINDER

With Bushing Red

2шт.

2

47505782

HYDRAULIC CYLINDER

With Bushings Blue

2шт.

3

47505769

PIVOT

With Bushing

4шт.

4

84488174

CASTING

Pivot

4шт.

5

84465604

U-BOLT

4шт.

6

47359159

PIN

Rockshaft

6шт.

7

47401668

BOLT

4шт.

8

47375981

BOLT

4шт.

9

86512048

BOLT,Hex, 3/4" - 16 x 2 1/2", Gr 8

4шт.

10

87974

BOLT,Hex, 1/2" - 13 x 2 3/4", Gr 5

4шт.

11

9636698

NUT,1/2"-13, GB

12шт.

12

9823966

NUT,3/4"-16, G8

4шт.

13

84310344

BOLT

.5 X 2.5

4шт.

14

87303346

NUT

5/8-11

4шт.

15

86521608

FLANGE NUT,Flg, 5/8"-11, G5

4шт.

16

86544354

FLANGE BOLT

6шт.

17

87025806

LOCK NUT

8шт.
