Запчасти Case IH 150 (64) - MULTIPLE DRILL DISK MARKER, FOR USE W/10X8, 10X10 & 8X12 DRILLS WHEN DUPLEXED OR TRIPLEXED

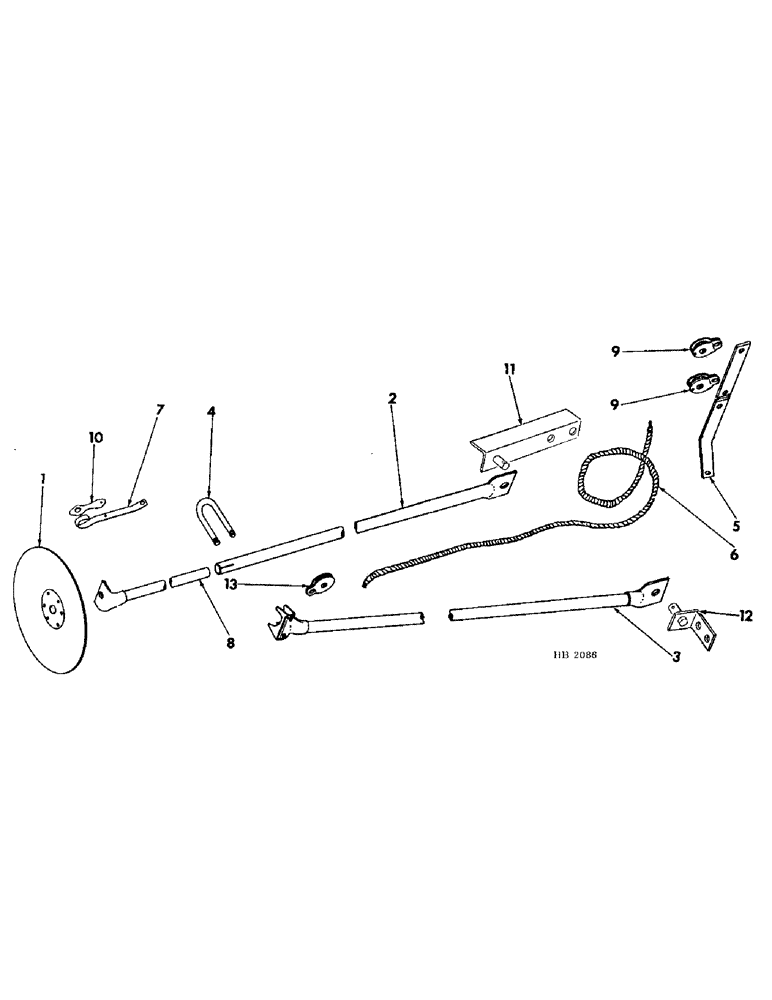

Схема запчастей Case IH 150 - (64) - MULTIPLE DRILL DISK MARKER, FOR USE W/10X8, 10X10 & 8X12 DRILLS WHEN DUPLEXED OR TRIPLEXED
9
2
3
7
10
4
9
1
11
8
6
13
5
12

Артикул

Название

Примечание

Количество

1

603005R91

DISC

DISK ASSY, marker, 1 required per disk marker, For components refer to disk marker

1шт.

2

596518R11

TUBE,73.95, 0.95" Length

ASSY, marker inner

1шт.

3

596520R12

TUBE ASSY, marker brace

1шт.

4

596521R2

BOLT,U, 5/16" - 24 x 3 3/4"

U-BOLT, brace tube clamping

1шт.

120368

NUT,5/16"-24, G5

2шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

5

608368R1

STRAP, pulley post LH

1шт.

608369R1

STRAP, pulley post RH

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8-16 x 1 hex-hd

3шт.

120377

NUT,3/8" - 16, Gr 5

3шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

3шт.

6

ROPE, 3/8 sisal x 42 foot, 1-10X8, 10X10 & 2-8X12, Dealer to purchase locally

1шт.

7

615712R91

GUIDE

ASSY, marker, Includes 1-FA4916, spring and 1-106883, rivet

1шт.

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

BOLT, 3/8-16 x 3/4 carriage

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

22186R1

SQ HOLE WASHER,13/32" x 1 1/2" x .060", Sq Hole

.406 sq-hole x 1.500 x .054

1шт.

8

596516R11

TUBE,1767.8, 33 mm Length

ASSY, marker outer

1шт.

9

819043C91

PULLEY

ASSY, balance & rope lift

2шт.

13065R1

PIN, 3/8 x 1 cotter

2шт.

10

FA4916

SPRING

locking

1шт.

106883

RIVET,Truss Hd, 3/16" x 3/8"

1шт.

11

596525R11

BRACKET ASSY, inner tube mtg LH rear

1шт.

11

596526R11

BRACKET ASSY, inner tube mtg RH rear

1шт.

520175R1

CLIP

PIN, quick-attachable cotter

1шт.

467750R1

WASHER

.781 x 1.500 x .105

2шт.

180175

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

1/2-13 x 1-1/4 hex-hd

2шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, 1/2"-13, G5

2шт.

120384

WASHER,1/2"

LOCK, 1/2"

2шт.

12

596528R91

BRACKET

ASSY, tube mounting brace front

1шт.

520175R1

CLIP

PIN, quick-attachable cotter

1шт.

550796R1

CARRIAGE BOLT,3/8" - 16 x 1 1/4", Grade 5

BOLT, 3/8-16 x 1-1/4 carriage

1шт.

18695R1

CARRIAGE BOLT,Short Sq Nk, 7/16" - 14 x 1 1/4", Gr 2

BOLT, 7/16-14 x 1-1/4 carriage

1шт.

120377

NUT,3/8" - 16, Gr 5

1шт.

271501

SOCKET

NUT, 7/16-14 hex

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

1шт.

120383

LOCK WASHER,Helical Spring, 7/16"

WASHER, LOCK, 7/16"

1шт.

607891R1

WASHER

.469 x 1.000 x .054

1шт.

467750R1

WASHER

.781 x 1.500 x .105

2шт.

13

819043C91

PULLEY

ASSY, rope guide

1шт.

619855R1

WASHER

.344 x .750 x .054

1шт.

1018996R1

PAMPHLET, disk marker instructions

1шт.

Выбрано товаров: 41
