Запчасти Case IH 150 (61) - REMOTE CONTROL HYDRAULIC CYLINDER, 371292R95, RECOMMENDED HYDRAULICS FOR

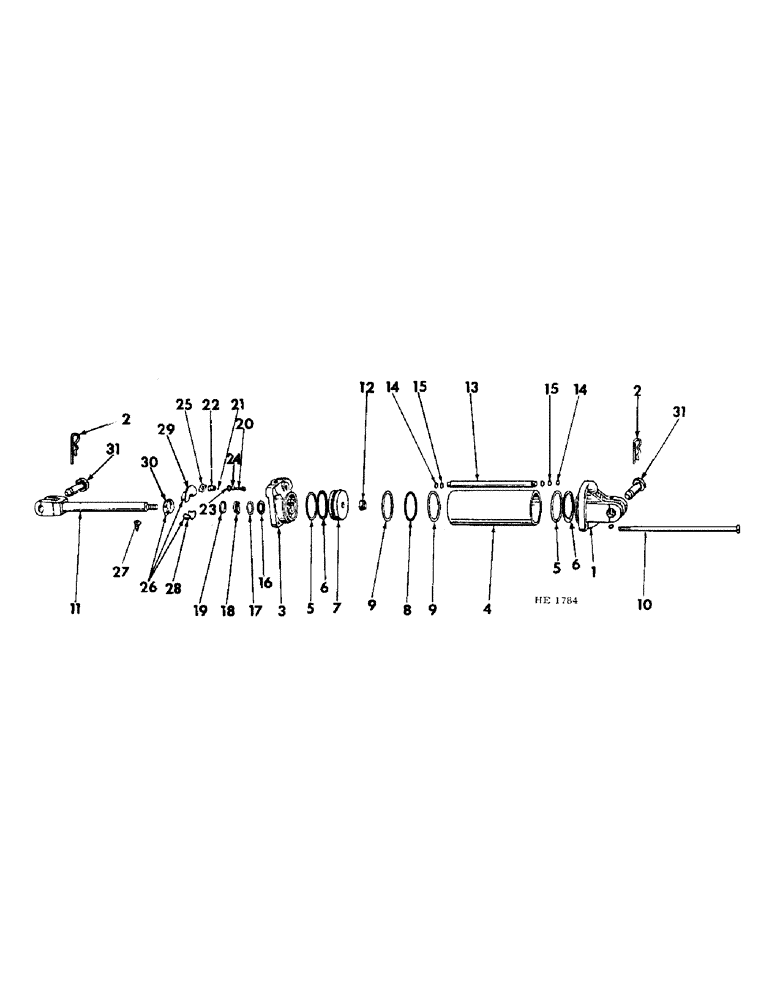

Схема запчастей Case IH 150 - (61) - REMOTE CONTROL HYDRAULIC CYLINDER, 371292R95, RECOMMENDED HYDRAULICS FOR
5
22
29
24
4
8
11
16
9
17
12
2
19
23
30
1
18
3
27
14
15
21
2
13
14
26
10
6
28
15
25
31
6
9
31
5
20
7

Артикул

Название

Примечание

Количество

371292R95

CYLINDER

ASSY, 3-1/2 x 8 D.A. hyd, Opt w/371291R96, Consists of all parts listed:

1шт.

1

60786C91

HEAD

ASSY, cylinder front

1шт.

2

520175R1

CLIP

PIN, Q.A. cotter

2шт.

3

60782C1

HEAD

cylinder rear

1шт.

4

354051R1

BARREL,3.5035" ID, .429" OD, 10.26" Length

TUBE, hyd cyl

1шт.

5

343940R1

O-RING,3.234" ID x 0.139" Width

3.234 x 3.512 x .210

2шт.

6

404015R1

BACK-UP RING

WASHER, back-up

2шт.

7

361003R1

HEAD

piston

1шт.

8

378827R1

O-RING,0.21" Thk x 3.1" ID, -338, Cl 6, 90 Duro

3.100 x 3.520 x .210

1шт.

9

375936R1

BACK-UP RING

WASHER, piston head back-up

2шт.

10

361004R1

BOLT,Hex, 1/2" - 20 x 13 7/16"

cylinder tie

4шт.

25-118

NUT,1/2"-20, G5

1/2-20 hex

4шт.

11

60784C91

ROD

ASSY, piston

1шт.

12

9412368

NUT

3/4 hex lock

1шт.

13

371211R2

TUBE,0.573" ID, 0.748" OD, 10.963" Length

cyl return

1шт.

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

1шт.

14

377952R1

O-RING,0.103" Thk x 0.549" ID, -113, Cl 6, 90 Duro

.549 x .755 x .103

2шт.

15

371218R2

BACK-UP RING,0.594" ID x 0.36" Width

return tube o-ring back-up

2шт.

16

354047R1

O-RING,0.21" Thk x 1.15" ID, Cl 6

cyl gland

1шт.

17

383669R1

BACK-UP RING

rod seal back-up

1шт.

18

354048R1

WASHER,1.06" ID x 1.5" OD x 0.25" Thk

SEAL, piston rod dust

1шт.

19

354049R1

RETAINER

dust seal

1шт.

20

361006R11

VALVE

ASSY, limit stop

1шт.

21

21590R1

O-RING,0.07" Thk x 0.176" ID, -8, Cl 6, 90 Duro

.176 x .316 x .070 limit stop valve small

1шт.

22

361007R11

RETAINER

ASSY, limit stop valve, includes 1-404027R1, washer

1шт.

23

404027R1

RETAINER

WASHER, seal o-ring

1шт.

24

350429R1

O-RING,0.103" Thk x 0.612" ID, -114, Cl 5, 75 Duro

.489 x .629 x .070 limit stop valve retainer

1шт.

25

361009R1

PLATE

limit stop valve retainer

1шт.

179792

BOLT,Hex, 1/4" - 20 x 9/16"

1/4-20 x 9/16 hex-hd

2шт.

26

375426R91

COLLAR

ASSY, stroke limit, Includes 1-393503R1, screw, Optional to use 1-360372R1, collar w/361010R1, collar and w/361085R91, clamp

1шт.

27

393503R1

THUMB SCREW,5/16" - 24 x 5/8"

thumb

1шт.

28

360372R1

COLLAR

stroke limit-plain half

1шт.

29

361010R1

COLLAR

stroke limit-flanged half

1шт.

30

361085R91

CLAMP

stroke limit collar

1шт.

31

61571C1

PIN

headed pivot

2шт.

363138R94

PACKAGE

hyd cyl seal and ring service, Consists of:

1шт.

354047R1

O-RING,0.21" Thk x 1.15" ID, Cl 6

O-RING

1шт.

354048R1

WASHER,1.06" ID x 1.5" OD x 0.25" Thk

SEAL

1шт.

354049R1

RETAINER

1шт.

343940R1

O-RING,3.234" ID x 0.139" Width

2шт.

375936R1

BACK-UP RING

WASHER

1шт.

378827R1

O-RING,0.21" Thk x 3.1" ID, -338, Cl 6, 90 Duro

1шт.

21590R1

O-RING,0.07" Thk x 0.176" ID, -8, Cl 6, 90 Duro

1шт.

350429R1

O-RING,0.103" Thk x 0.612" ID, -114, Cl 5, 75 Duro

1шт.

377952R1

O-RING,0.103" Thk x 0.549" ID, -113, Cl 6, 90 Duro

2шт.

371218R2

BACK-UP RING,0.594" ID x 0.36" Width

2шт.

404015R1

BACK-UP RING

WASHER

2шт.

383669R1

BACK-UP RING

1шт.
