Запчасти Case IH 150 (60) - REMOTE CONTROL HYDRAULIC CYLINDER, 371291R96, RECOMMENDED HYDRAULICS FOR

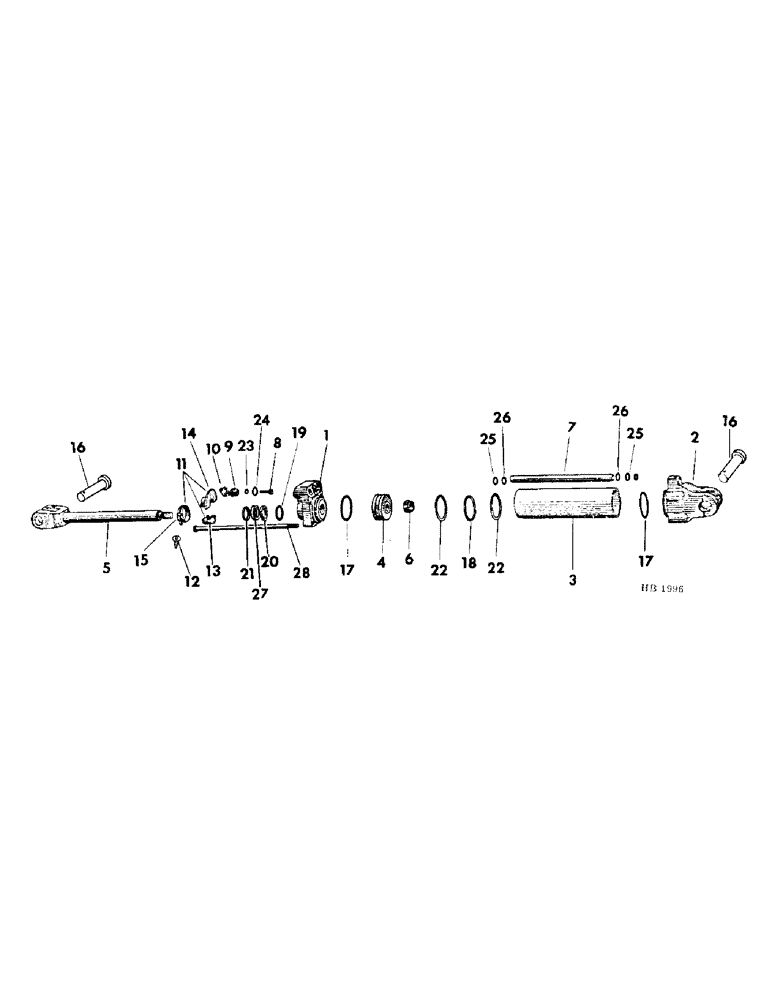

Схема запчастей Case IH 150 - (60) - REMOTE CONTROL HYDRAULIC CYLINDER, 371291R96, RECOMMENDED HYDRAULICS FOR
17
27
19
28
10
23
16
4
15
7
25
2
12
16
22
14
26
20
9
25
3
18
11
17
5
1
24
22
13
8
6
26
21

Артикул

Название

Примечание

Количество

371291R96

CYLINDER BLOCK

CYLINDER, 2-1/2 x 8 D.A. hyd, Opt w/371292R95, Consists of all parts listed

1шт.

1

60794C91

HEAD

ASSY, front-Includes 3-50410 DA, plug, or 3-444687-plug

1шт.

50410DA

PLUG

hyd cyl head, Opt to use 1-444687, plug

3шт.

444687

PLUG,Hex Soc, 1/8"-27

Auto, Pipe, Opt to use 1-50410DA, plug Hex Soc, 1/8"-27

3шт.

2

60791C1

HEAD

hyd cyl rear

1шт.

3

356817R1

TUBE,2.505" ID, 2.812" OD, 10.26" Length

hyd cyl

1шт.

4

361000R1

HEAD

piston

1шт.

5

60784C91

ROD

piston

1шт.

6

9412368

NUT

3/4-16 hex lock

1шт.

7

371211R2

TUBE,0.573" ID, 0.748" OD, 10.963" Length

hyd cyl return

1шт.

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

1шт.

8

361006R11

VALVE

limit stop

1шт.

9

361007R11

RETAINER

ASSY, limit stop valve

1шт.

10

361009R1

PLATE

limit stop valve retaining

1шт.

179792

BOLT,Hex, 1/4" - 20 x 9/16"

1/4-20 x 9/16 hex-hd

2шт.

11

375426R91

COLLAR

ASSY, stroke limit, Includes 1-393503R1, screw, Opt w/ 360372R1 and 361010R1, collars and 1-361085R91/ clamp

1шт.

12

393503R1

THUMB SCREW,5/16" - 24 x 5/8"

thumb

1шт.

13

360372R1

COLLAR

stroke limit plain half, With 1-361010R1, collar and 1- 361085R91, Clamp opt to use 1-375426R91, collar

1шт.

14

361010R1

COLLAR

stroke limit flanged half, with 1-360372R1, collar and 1-361085R91, Clamp opt to use 1-375426R91, collar

1шт.

15

361085R91

CLAMP

stroke limit collar, with 1-361010R1, collar and 1- 360372R1, collar opt to use 1-375426R91, collar

1шт.

16

61571C1

PIN

headed pivot

2шт.

520175R1

CLIP

PIN, quick-attachable cotter

2шт.

17

343923R1

O-RING,0.139" Thk x 2.234" ID, -228, Cl 6, 90 Duro

hydraulic cylinder

2шт.

18

21255R1

O-RING,2.1" ID x 2.52" OD x 0.21"

piston head

1шт.

19

354047R1

O-RING,0.21" Thk x 1.15" ID, Cl 6

piston rod gland

1шт.

20

354048R1

WASHER,1.06" ID x 1.5" OD x 0.25" Thk

SEAL, piston rod dust

1шт.

21

354049R1

RETAINER

dust seal

1шт.

22

361013R1

BACK-UP RING,59.08mm ID x 63.75mm OD x 2.39mm Thk

piston head back-up

2шт.

23

21590R1

O-RING,0.07" Thk x 0.176" ID, -8, Cl 6, 90 Duro

stop valve

1шт.

24

350429R1

O-RING,0.103" Thk x 0.612" ID, -114, Cl 5, 75 Duro

stop valve retainer

1шт.

25

377952R1

O-RING,0.103" Thk x 0.549" ID, -113, Cl 6, 90 Duro

return tube

2шт.

26

371218R2

BACK-UP RING,0.594" ID x 0.36" Width

return tube back-up

2шт.

27

383669R1

BACK-UP RING

rod seal back-up

1шт.

28

384750R1

BOLT,Hex, 7/16" - 14 x 12 1/8"

7/16-14 unc x 12-1/8 hex-hd

4шт.

363137R94

PACKAGE

KIT, hyd cyl seal and ring service, Consists of:

1шт.

343923R1

O-RING,0.139" Thk x 2.234" ID, -228, Cl 6, 90 Duro

2шт.

21255R1

O-RING,2.1" ID x 2.52" OD x 0.21"

1шт.

354047R1

O-RING,0.21" Thk x 1.15" ID, Cl 6

1шт.

354048R1

WASHER,1.06" ID x 1.5" OD x 0.25" Thk

SEAL

1шт.

354049R1

RETAINER

1шт.

361013R1

BACK-UP RING,59.08mm ID x 63.75mm OD x 2.39mm Thk

2шт.

21590R1

O-RING,0.07" Thk x 0.176" ID, -8, Cl 6, 90 Duro

1шт.

350429R1

O-RING,0.103" Thk x 0.612" ID, -114, Cl 5, 75 Duro

1шт.

377952R1

O-RING,0.103" Thk x 0.549" ID, -113, Cl 6, 90 Duro

2шт.

371218R2

BACK-UP RING,0.594" ID x 0.36" Width

2шт.

383669R1

BACK-UP RING

1шт.

Выбрано товаров: 46
