Запчасти Case IH 150 (34) - FERTILIZER HOPPER UNIT

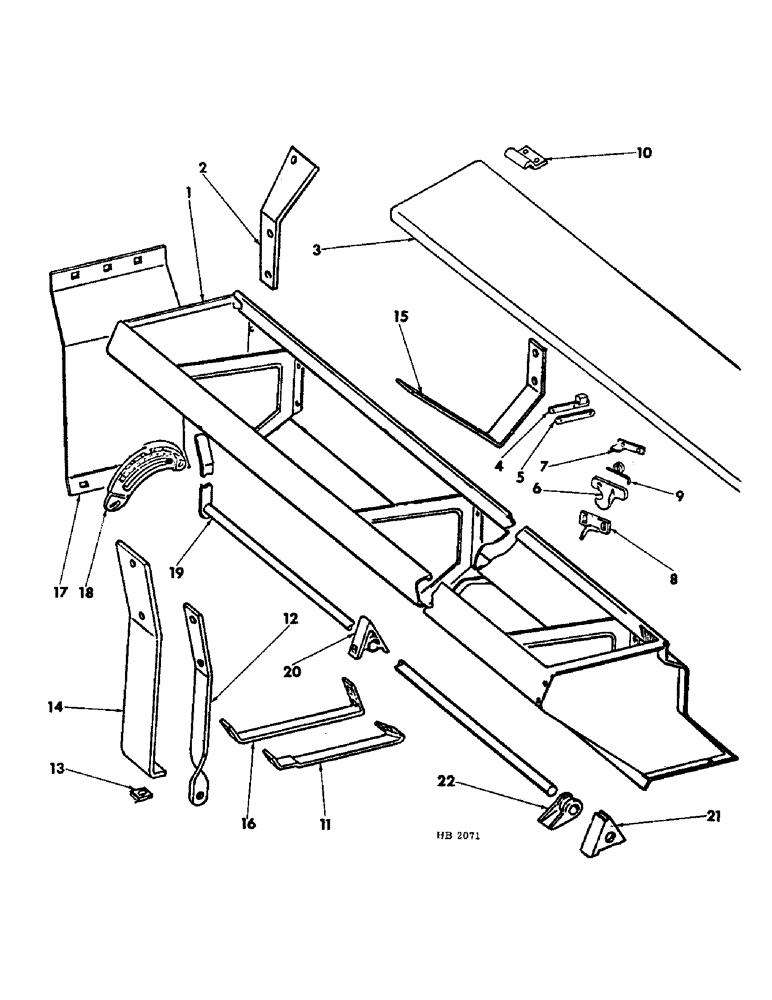

Схема запчастей Case IH 150 - (34) - FERTILIZER HOPPER UNIT
19
11
22
3
2
13
4
9
14
8
5
15
18
7
10
12
1
17
16
6
20
21

Артикул

Название

Примечание

Количество

1

607522R91

HOPPER ASSY, fertilizer, 10X8

1шт.

1

606102R91

HOPPER ASSY, fertilizer, 20X8

1шт.

1

594673R91

HOPPER ASSY, fertilizer, 10X10

1шт.

1

605509R91

HOPPER ASSY, fertilizer, 14X10

1шт.

1

605510R91

HOPPER ASSY, fertilizer, 16X10

1шт.

1

594674R91

HOPPER ASSY, fertilizer, 8X12

1шт.

1

608970R91

HOPPER ASSY, fertilizer, 10X12

1шт.

1

608981R91

HOPPER ASSY, fertilizer, 14X12

1шт.

1

605511R91

HOPPER ASSY, fertilizer, 10X14 & 8X18

1шт.

1

605512R91

HOPPER ASSY, fertilizer, 12X14

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8-16 x 1-1/4 hex-hd, 2 used 16X10, 10X10, 10X12, 6 used 14X10, 10X14, 14X12 & 20X8

1шт.

180126

BOLT,Hex, 3/8" - 16 x 1 1/2", Gr 5

3/8-16 x 1-1/2 hex-hd, 1 used 14X10, 3 used 20X8, 10X14 14X12, 16X10 & 10X12

1шт.

120377

NUT,3/8" - 16, Gr 5

1 per bolt 3/8"-16, G5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, , 1 per bolt 3/8"

1шт.

2

604146R1

SPACER, fertilizer support LH

1шт.

2

604147R1

SPACER, fertilizer support RH

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8-16 x 1-1/4 hex-hd

6шт.

120377

NUT,3/8" - 16, Gr 5

6шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, 3/8"

6шт.

3

605514R91

COVER ASSY, fertilizer hopper, 14X10, 10X14 and 8X18

1шт.

605513R91

COVER ASSY, fertilizer hopper, 16X10, 14X12 and 12X14

1шт.

3

606101R91

COVER ASSY, fertilizer hopper, 20X8

1шт.

3

608978R91

COVER ASSY, fertilizer hopper, 10X12

1шт.

3

594680R91

COVER ASSY, fertilizer hopper, 10X10 and 8X12

1шт.

3

607521R91

COVER ASSY, fertilizer hopper, 10X8

1шт.

4

603495R11

STRAP ASSY, cover hinge upper

1шт.

5

603496R1

STRAP, hinge lower

1шт.

104067

RIVET,But Hd, 3/16" x 1/2"

3/16 x 1/2 b-hd small solid

1шт.

432-1220

COTTER PIN,3/16" x 1 1/4"

Pin, Split (Cotter), 3/16" x 1 1/4"

2шт.

607893R1

WASHER

13/64 x 1/2 x 16 ga

2шт.

6

604454R2

LATCH

cover fastener

1шт.

604447R1

BUSHING

cover fastener latch

1шт.

272519

SCREW

1/4-20 x 1 truss-hd mach

1шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

1шт.

7

604451R1

ANGLE

BRACKET, cover fastener latch

1шт.

85700996

SCREW,Phillips Drive, Pan HD, 1/4" - 20 x 1/2"

1/4-20 x 1/2 truss-hd mach

1шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

1шт.

8

604446R91

STOP ASSY, cover latch

1шт.

598795R1

CARRIAGE BOLT,Sht Sq Nk, 1/4" - 20 x 3/4", Gr 5

BOLT, 1/4-20 x 3/4 carriage

2шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

2шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

9

604448R1

SPRING

cover latch

1шт.

10

603026R1

HINGE

cover, 4 used 10X10 and 8X12, 5 used 10X12, 6 used 14X10 16X10, 10X8, 20X8, 14X12, 10X14 and 12X14

1шт.

120583

SCREW,Sl Rnd Hd, 1/4" - 20 x 5/8"

1/4-20 x 5/8 rd-hd-sltd, 2 used per hinge

1шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1 used per screw 1/4"-20, G5

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, , 1 used per screw 1/4"

1шт.

11

603538R1

BRACKET

BRACE, hopper centre, 1 used 14X10, 16X10, 20X8, 10X14, 10X12 & 14X12

1шт.

598795R1

CARRIAGE BOLT,Sht Sq Nk, 1/4" - 20 x 3/4", Gr 5

BOLT, 1/4-20 x 3/4 CRG, 2 per brace

1шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1 per bolt 1/4"-20, G5

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, , 1 per bolt 1/4"

1шт.

12

605465R1

BRACE, fertilizer hopper, 1 used 20X8, 14X10, 16X10, 10X12, 14X12, 10X14, 12X14 and 8X18, 2 used 10X8, 10X10 and 8X12

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8-16 x 1 hex-hd, 2 used 14X10, 16X10, 20X8, 10X14, 10X12 & 14X12

1шт.

180175

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 5

1/2-13 x 1-1/4 hex-hd, 1 per brace

1шт.

120377

NUT,3/8" - 16, Gr 5

1 per bolt 3/8"-16, G5

1шт.

120378

NUT,Hex, 1/2" - 13, Gr 5

NUT, , 1 per bolt 1/2"-13, G5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, , 1 per bolt 3/8"

1шт.

120384

WASHER,1/2"

LOCK, , 1 per bolt 1/2"

1шт.

13

603901R1

WASHER

tapered, 2 per I-beam brace

1шт.

14

605466R1

BRACE, fertilizer hopper at I-beam, 20X8, 14X10, 16X10, 10X12 14X12, 10X14, 12X14 & 8X18

2шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8-16 x 1-1/4 hfx-hd, 2 per brace

1шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8-16 x 1 hex-hd, 4 used on 14X10, 20X8, 10X14, & 14X12

1шт.

120377

NUT,3/8" - 16, Gr 5

1 per bolt 3/8"-16, G5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, , 1 per bolt 3/8"

1шт.

15

604150R1

BRACE, main fertilizer hopper inside, 10X8, 10X10, 16X10, 8X12 10X12 and 12X14

2шт.

180122

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8-16 x 1 hex-hd, 4 used 10X8, 10X10, and 12X14

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

3/8-16 x 1-1/4 hex-hd, 4 used 16X10, 8X12, 10X10 and 10X12

1шт.

180126

BOLT,Hex, 3/8" - 16 x 1 1/2", Gr 5

3/8-16 x 1-1/2 hex-hd, 4 used on 16X10 & 10X12

1шт.

120377

NUT,3/8" - 16, Gr 5

1 per bolt 3/8"-16, G5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, , 1 per bolt 3/8"

1шт.

16

603594R1

BRACE, hopper inside, 1 used 10X8, 2 used 14X10, 10X12, 10X14 and 8X18, 4 used 20X8 and 14X12

1шт.

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

BOLT, 3/8-16 x 3/4 carriage, 1 used per brace

1шт.

120377

NUT,3/8" - 16, Gr 5

1 used per bolt 3/8"-16, G5

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, , 1 per bolt 3/8"

1шт.

17

605503R2

PANEL

end support LH, shown

1шт.

17

605504R2

PANEL

end support RH

1шт.

598794R1

CARRIAGE BOLT,1/4" - 20 x 1/2", Grade 5

BOLT, 1/4-20 x 1/2 carriage

6шт.

598802R1

CARRIAGE BOLT,Short NK, 5/16"-18 x 3/4", G5, Full Thd

BOLT, 5/16-18 x 3/4 carriage

4шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

6шт.

120376

NUT,5/16"-18, G5

4шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

6шт.

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

4шт.

18

604128R1

INDICATOR

fertilizer LH, 20X8, 10X10, 14X10, 16X10, 8X12, 10X12 14X12, 10X8, 10X14, 8X18 and 12X14

1шт.

18

604129R1

INDICATOR

fertilizer RH, 20X8, 14X10, 16X10, 10X12, 14X12, 10X14, 8X18 and 12X14

1шт.

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

2 used per indicator Hex, 1/4"-20 x 3/4", G5, Full Thd

1шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1 used per bolt 1/4"-20, G5

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, , 1 used per bolt 1/4"

1шт.

19

605455R11

ROD ASSY, gate, 2 used 10X8, 10X14, 14X10 & 8X18

1шт.

19

605456R11

ROD ASSY, gate, 2 used 16X10, 14X12 and 12X14

1шт.

19

606089R11

ROD ASSY, gate, 2 used 20X8

1шт.

19

608966R11

ROD ASSY, gate, 2 used 10X12

1шт.

19

594669R11

ROD ASSY, gate, 1 used 10X10 & 8X12

1шт.

19

604133R11

ROD ASSY, gate, 1 used 10X8

1шт.

598802R1

CARRIAGE BOLT,Short NK, 5/16"-18 x 3/4", G5, Full Thd

BOLT, 5/16-18 x 3/4 CRG, 1 per rod

1шт.

129-419

WING NUT,5/16"-18

NUT, 5/16-18 wing, 1 used per bolt

1шт.

20

603455R1

LEVER GUIDE

BEARING, gate rod centre, 1 used on 20X8, 16X10, 14X10, 10X14 10X12, & 14X12

1шт.

21

607276R2

SUPPORT

BEARING, gate rod, 4 used 10X14 and 8X18, 5 used 10X8, 10X10 and 8X12, 6 used 14X10, 10X12 and 12X14, 8 used 20X8, 16X10 and 14X12

1шт.

598794R1

CARRIAGE BOLT,1/4" - 20 x 1/2", Grade 5

BOLT, 1/4-20 x 1/2 CRG, 4 used on 10X14, 5-10X10, 6-14X10, 10X12, 8-16X10, 20X8, & 14X12

1шт.

598795R1

CARRIAGE BOLT,Sht Sq Nk, 1/4" - 20 x 3/4", Gr 5

BOLT, 1/4-20 x 3/4 CRG, 1 used on 14X10, 16X10, 20X8, 10X14 10X12, 14X12

1шт.

598809R1

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 3/4", Gr 5

BOLT, 3/8-16 x 3/4 CRG, 4 used on 10X10, 5-14X10, 10X14, 7-10X12, 9-16X10, 20X8 & 14X12

1шт.

598811R1

CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 1 3/4", Gr 5

BOLT, 3/8-16 x 1-3/4 CRG, 2 used on 14X10 & 1-10X10

1шт.

120375

NUT,Hex, 1/4" - 20, Gr 5

1 per bolt 1/4"-20, G5

1шт.

120377

NUT,3/8" - 16, Gr 5

1 per bolt 3/8"-16, G5

1шт.

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, , 1 per bolt 1/4"

1шт.

120382

LOCK WASHER,Helical Spring, 3/8"

WASHER, LOCK, , 1 per bolt 3/8"

1шт.

22

816736C1

GATE ASSY

GATE, fertilizer, 1 required per feed except 10 used 8X18 size

1шт.

413-410

BOLT,Hex, 1/4" - 20 x 5/8", Gr 5

1/4-20 x 5/8 hex-hd, 1 used per gate

1шт.

252552C1

NUT

1/4-20 tab weld, 1 per bolt

1шт.
